谐波传动测试安装支架总成

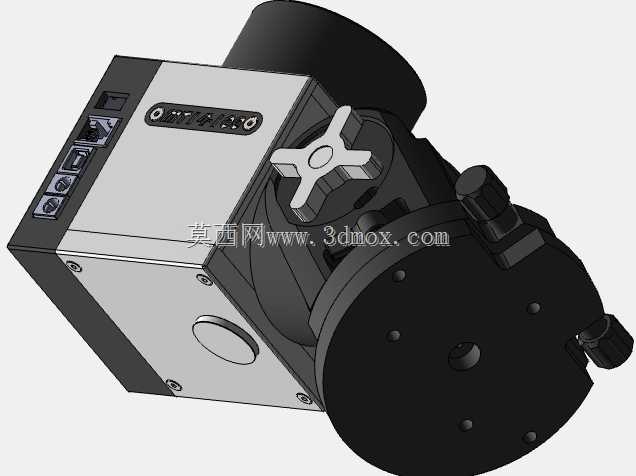

　　这套谐波支架的三维结构，是围绕交流稳压类测试台架里谐波传动组件的装夹定位需求搭建的，日常在实验室传动精度校验工位、小型回转模组装配线、高校机电实训平台里都能见到同类结构的身影。它的核心作用是把谐波减速单元、驱动侧连接法兰、负载端转接盘还有配套的调节操作件整合在同一个刚性基座上，不用临时拼凑垫块和角铁，就能完成谐波组件的同轴度找正、空载跑合、背隙测试这些常规工序。从结构布局来看，主体采用箱式焊接基座作为承载基础，箱体侧壁预留了多组安装螺孔和定位销孔，左侧立面布置了驱动接口的安装位，对应接入动力输入单元，正面伸出的圆形法兰盘直接对接谐波减速器的输出端，法兰端面上均匀分布的紧固孔位完全匹配标准谐波组件的安装孔距，

　　转接时不需要额外扩孔或者加装过渡板。顶部的黑色筒状结构是预留的驱动电机容纳腔，腔体内径按照常用的42、57系列伺服电机外形做了包容设计，电机装入后可以通过腔体内的压块锁紧，避免高速运转时出现同轴偏移。侧面伸出的十字形手轮是手动调节工位，在断电状态下可以转动输入轴，用来检查谐波传动的啮合顺滑度，也能在装配时微调输出轴的初始角度，手轮的握持边缘做了加厚处理，手动施力时不会出现形变。基座侧面还布置了两个滚花锁紧旋钮，一个用来锁定输出法兰的回转角度，做静态扭矩测试时可以把输出端完全锁死，另一个用来调节支架整体的俯仰倾角，适配不同高度的测试仪器对接。设计这套支架的时候，首先考量的是刚性优先级，箱体板材的厚度选了偏厚的规格，

　　法兰连接面做了凸台加厚，因为谐波传动测试时会施加反向负载，如果基座刚性不足，测试出来的背隙数据会夹带基座形变的误差，完全失去校验意义。其次是同轴度的保证，输入腔、谐波安装位、输出法兰三者的轴线在建模时就做了同轴约束，装配基准统一选箱体的底平面，底平面经过铣削加工，平面度控制在很小的公差范围内，放在测试工作台面上不会出现翘动。安装边界方面，支架的底部轮廓是规整的矩形，四个角都预留了地脚固定孔，可以直接用内六角螺栓锁在T型槽工作台上，也可以加装减震垫脚放在普通木质实训桌上；整体的外接轮廓没有突出的尖锐棱角，所有操作件都布置在人员伸手可及的侧面和正面，不会和周边的测试仪器发生干涉。箱体侧面还预留了一个圆形的检修口盖，日常不用拆开整个箱体，

　　就能观察内部传动件的润滑状态，检修口盖用嵌入式螺丝固定，密封后不会有灰尘进入腔体内。在实际产线应用里，这类支架除了用来做谐波元件的出厂测试，还可以直接作为小型回转工作台的主机架，搭配控制器就能完成工位的分度回转，比如小型零件的激光打标工位、电子元件的旋转拍照检测工位，都能直接套用这个支架结构，只需要在输出法兰上加装对应的工装托盘就行。建模过程里所有的配合面都按照实际装配公差做了间隙预留，法兰止口的配合尺寸选了过渡配合，既可以保证装配时的定位精度，又不会出现装拆困难的问题；所有外露的紧固件都选了标准内六角圆柱头螺丝，备件采购非常方便，后期维护时不用找特殊规格的紧固件。支架的重量分布做了优化，较重的谐波组件和电机都布置在靠近基座中心的位置，整机重心落在底部支撑轮廓的中心区域，即使输出端挂载偏重的工装，也不会出现倾翻的风险。
