退火钢4340砂型铸造浇注系统结构

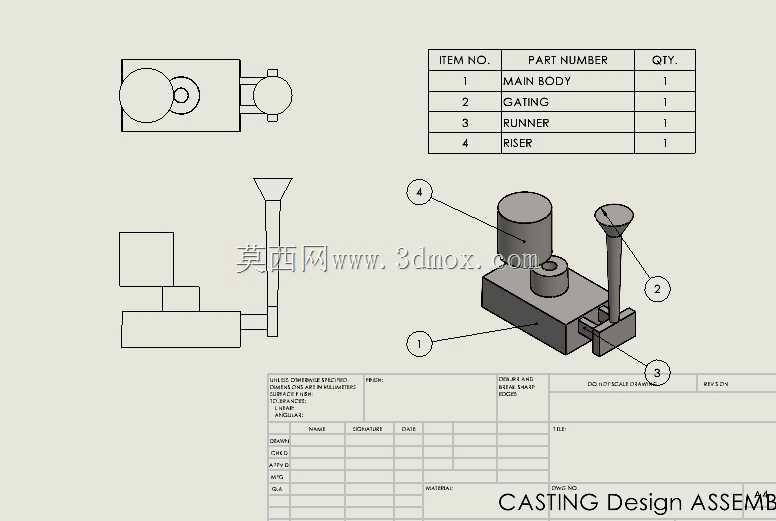

　　该套三维结构围绕退火态4340钢砂型铸造成形展开，把铸件本体、补缩冒口、直浇道、横浇道与漏斗形浇口杯放在同一装配关系中表达，适合在铸造工艺评审、模样制作、型砂紧实和浇注路径核对时作为结构参照。现场使用时，金属液先从上方漏斗形浇口杯进入，依靠较长的直浇道建立稳定充型压头，再经底部横向通道分配到铸件型腔；高位圆柱冒口布置在铸件厚壁热节附近，用于在凝固收缩阶段持续补给钢液，降低缩孔、缩松风险。

　　从建模思路看，结构没有停留在成品零件外形，而是把铸造过程中必须保留的工艺实体一并建出。底部矩形基体对应需要成形的机械部件主体，侧面伸出的叉形连接部位壁厚变化明显，若直接浇注容易在交接圆角处形成热节；中部小圆柱凸台与上部大圆柱区域之间存在高度和截面差异，凝固顺序不易自然一致。因此，冒口容积、冒口颈位置和浇道走向都围绕“先薄后厚、最后补缩”的原则布置，使钢液在型腔内由远端薄壁向厚壁区域顺序凝固。

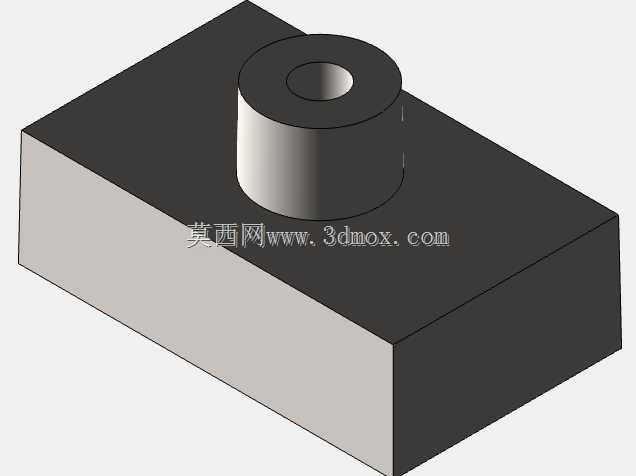

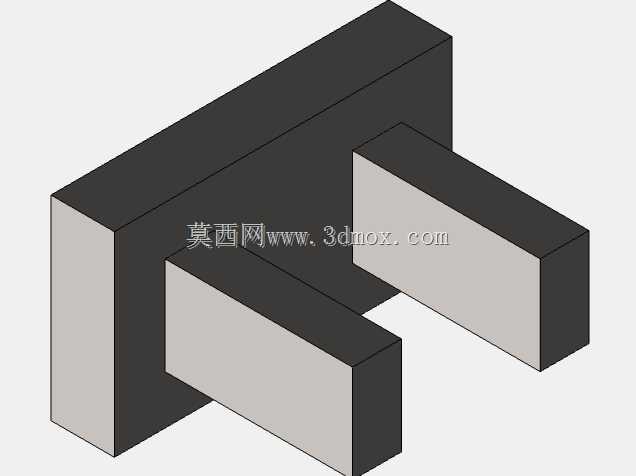

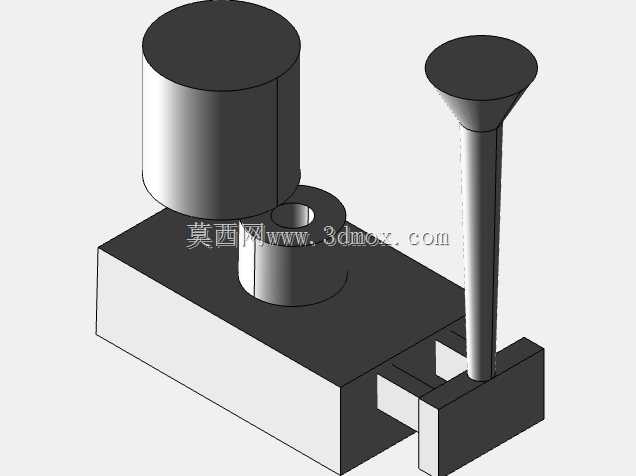

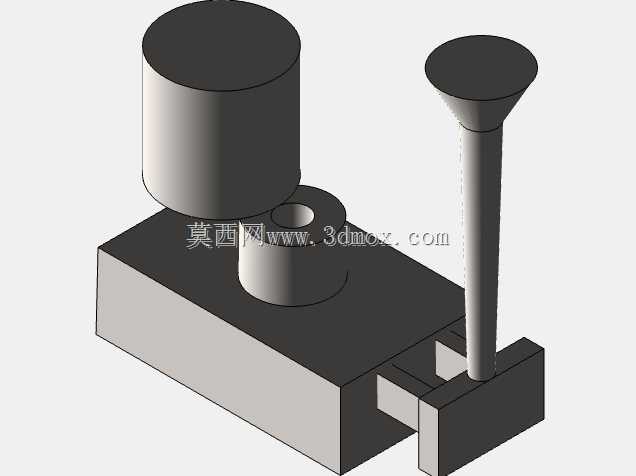

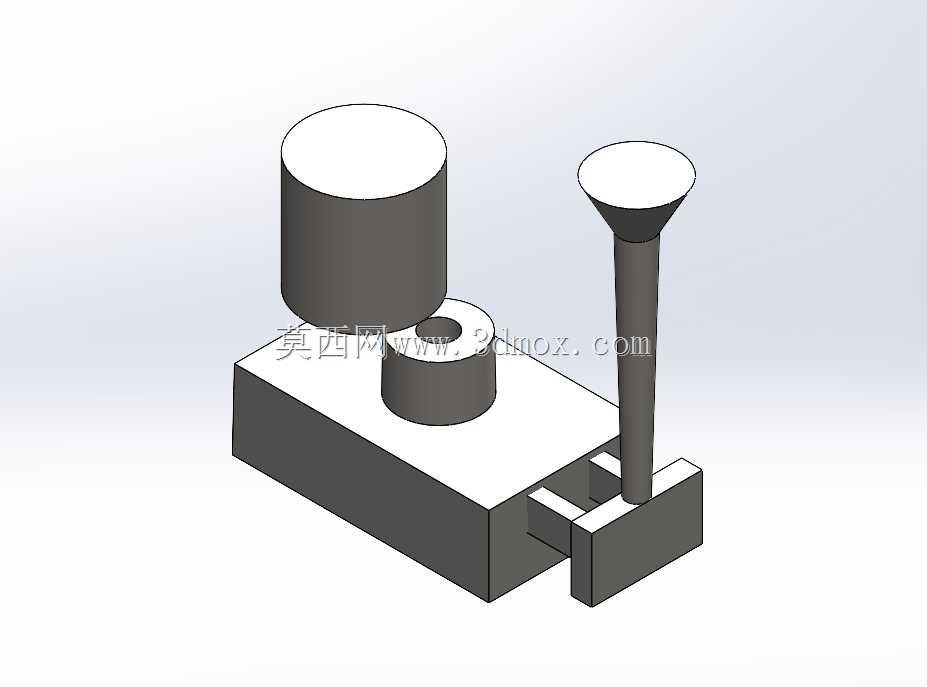

　　外形边界上，模型由低矮矩形铸件、直立补缩冒口、中部小凸台以及独立细长浇注通道组成。铸件底座占据下部主要空间，侧向开口结构形成两个平行连接耳，耳板之间留有装配间隙；大圆柱冒口位于底座上方偏左，直径明显大于中部小凸台，能够储存较多金属液；浇口杯呈上宽下窄的漏斗状，下方直浇道细长，底部通过横浇道与铸件端部相连。三维装配时需要重点核对直浇道与铸件接口的高度差、横浇道搭接长度以及冒口边缘到砂型外壁的安全吃砂量，避免舂砂时穿砂或浇注时跑火。

　　在实际砂型布置中，这类结构常用于中小批量合金钢零件的工艺开发。4340钢经退火处理后具有较好的综合力学性能，常用于承受载荷、冲击或需要后续热处理强化的机械部件；但钢液浇注温度高、收缩倾向大，若冒口补缩距离不足或浇道卷气，铸件内部容易形成缺陷。模型中将浇口杯抬高，可减少人工浇注时液流偏移；细长直浇道使液流方向集中，底部转弯处则需要在工艺中配合过滤、集渣或缓流措施，防止夹渣进入型腔。

　　尺寸协调方面，底座的平面轮廓决定了砂箱最小有效面积，上方冒口和浇口杯的最高点决定砂箱高度与压铁布置空间。侧向叉口属于开放型腔，模样起模方向应与底座大面保持一致，若内侧凹槽存在倒扣，需要拆活块或采用型芯成形。小圆柱凸台与底座交接处应保留合理铸造圆角，避免应力集中和砂型尖角脱落；冒口与铸件连接颈不能过粗，否则清理切割困难，也不能过细，否则补缩通道提前凝固。

　　结构表达还兼顾了工艺教学与方案沟通。通过透明或剖切检查，可以清楚看到金属液从浇口杯、直浇道、横浇道进入型腔的路径，以及冒口相对于热节的覆盖范围。工程人员可在此基础上继续添加加工余量、起模斜度、铸造圆角、芯头、浇注温度和冷铁布置等工艺信息。对于需要数控加工模样或3D打印砂芯的场景，该模型提供了明确的空间占位；对于铸造现场，则可据此判断冒口重量、浇道残钢量、箱体利用率和后处理切割位置。整体结构把铸件功能形状与铸造补缩、充型需求结合在一起，便于在设计阶段发现浇注系统与铸件本体之间的干涉、补缩不足和操作空间受限等问题。
