住宅户用智能燃气计量表结构设计

　　这套户用燃气计量装置的结构方案，围绕城镇居民住宅厨房、阳台分户燃气计量场景展开，适配国内主流家用天然气管道入户的安装工况，日常承担燃气通断管控、用气量累计计量、用气状态反馈的核心功能，是城镇燃气管网终端分户计量的标配民用仪表。

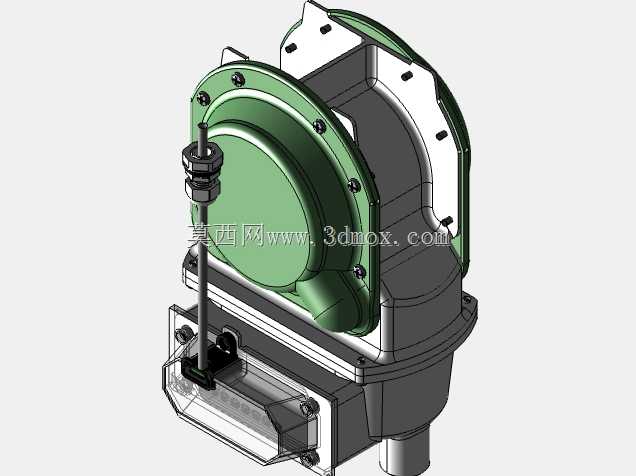

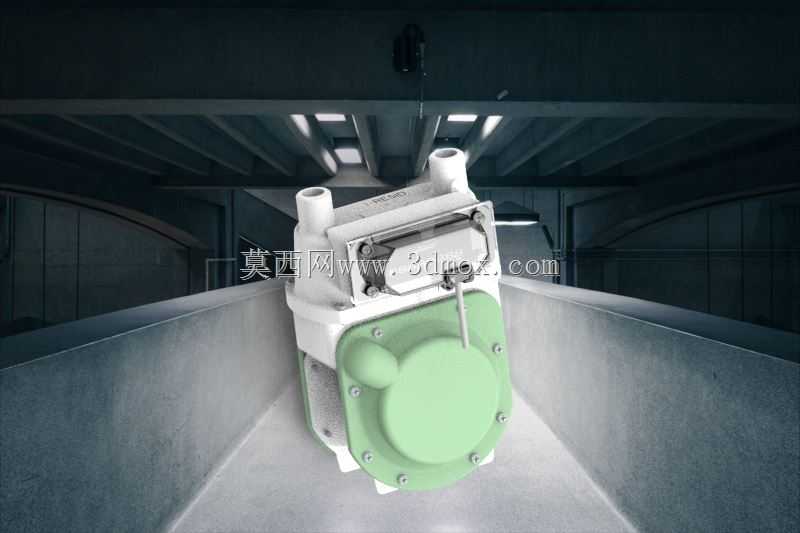

　　从整机布局来看，方案将计量机芯、控制电路板、阀控组件、计数显示模块全部整合在上下分置的壳体内部，下半段浅绿色端盖围合的腔室为核心计量机芯安装位，内置膜片式计量组件，依靠燃气进出的压差驱动膜片往复动作，通过机械联动机构将容积变化转化为计数信号，上半段白色主壳体预留了控制板、电池仓与内置切断阀的安装空间，顶部两根同轴布置的竖向接口为燃气进出管路对接端，接口采用标准外螺纹结构，现场安装时可直接与入户镀锌管或者不锈钢波纹管对接，接口中心距、伸出高度都贴合民用燃气表通用安装尺寸，无需额外改动户内管路走向。

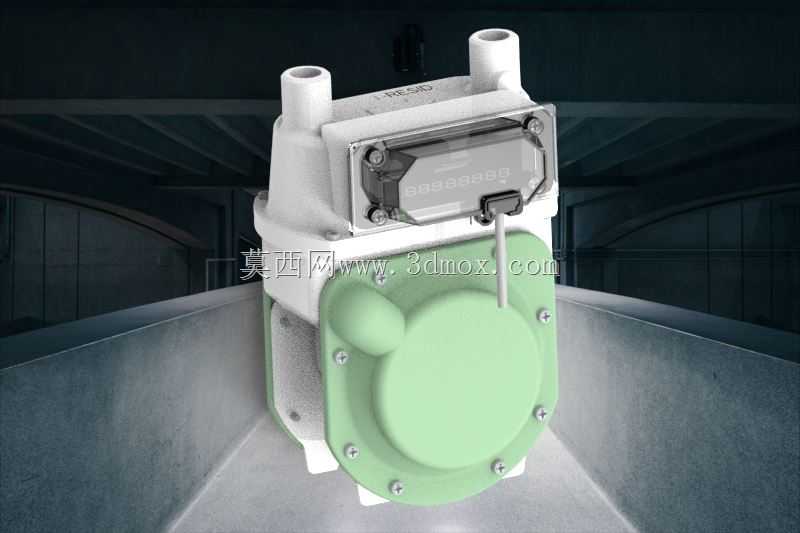

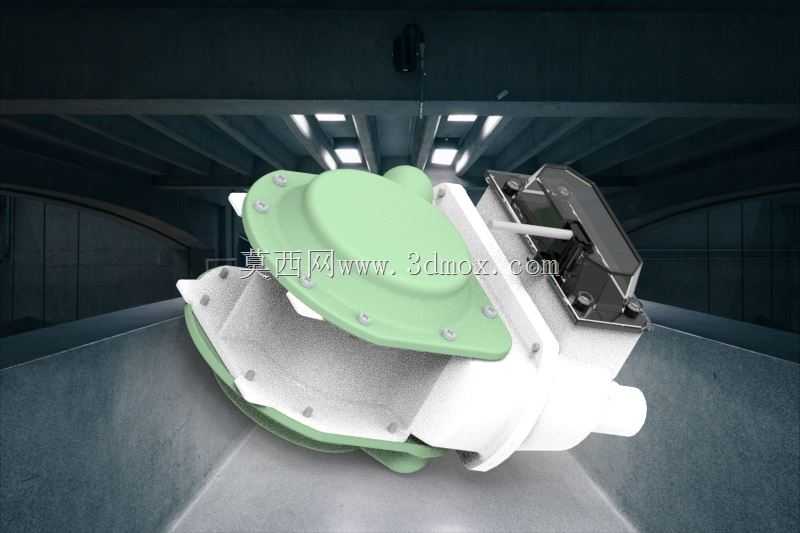

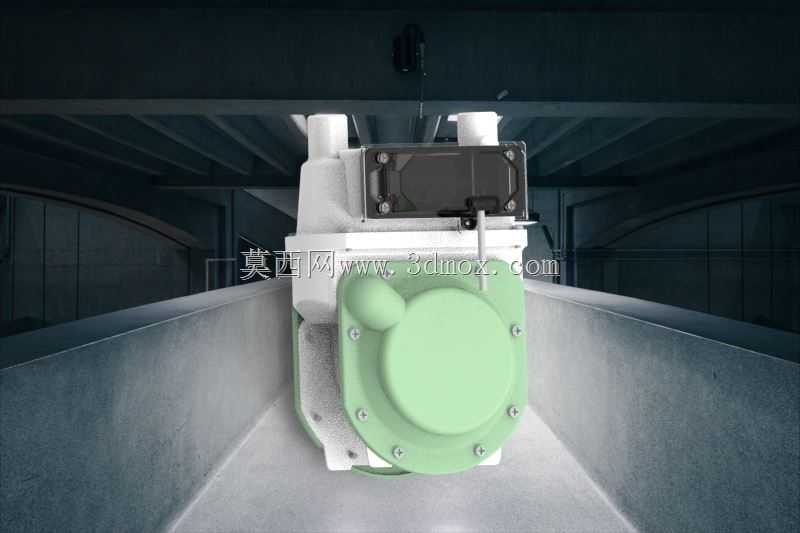

　　外观造型上整机做了圆角钝化处理，没有外露的尖锐棱边，既避免厨房狭小空间内安装维护时磕碰划伤，也能减少厨房油污在棱角处的堆积，日常擦拭清洁更方便。正面上方嵌入的透明视窗采用翻盖式防护结构，视窗下方预留了电子显示屏与读卡感应区的安装位，既可以直观展示累计用气量、剩余气量、电池电量、阀态状态，透明防护盖也能阻挡厨房油烟、水汽飞溅到显示面板，避免长期使用后视窗积污模糊，视窗周边的密封压边做了卡扣加螺丝的双重固定，防护等级可以满足厨房多油烟、高湿度的使用环境要求。侧面伸出的细杆为表具出厂校验、现场通断测试的触发拨杆，运维人员无需拆解壳体即可完成表具工况核验。

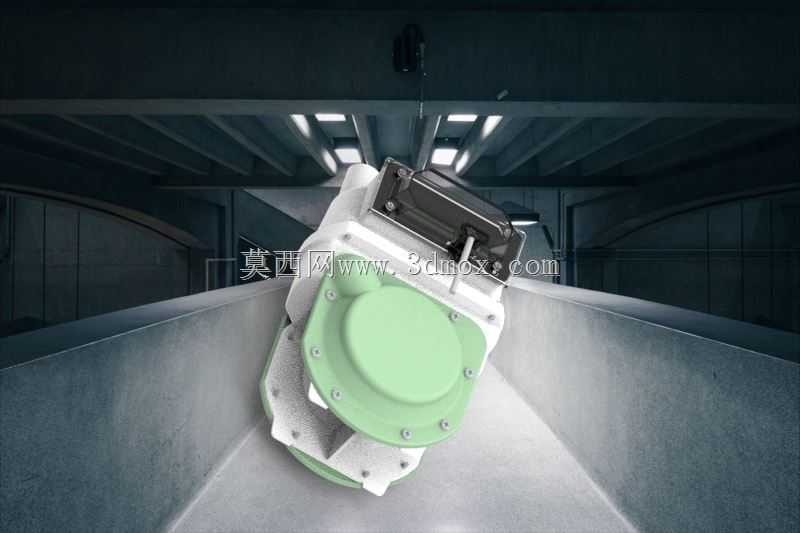

　　结构设计阶段优先考虑了民用表具的长期可靠性：下半段浅绿色端盖沿圆周均匀布置了多颗紧固螺钉，将端盖与主壳体牢牢压合，结合面预留密封胶圈安装槽，完全阻隔外部水汽、油烟渗入机芯腔室，避免内部金属传动件锈蚀卡滞。主壳体两侧预留了挂装固定孔位，安装时可以直接固定在墙面的燃气表挂架上，整机重心落在两个挂点之间，长期使用不会出现壳体倾斜、管路受力变形的问题。顶部两个燃气接口的根部做了加强筋加厚处理，抵消安装时拧动管路产生的扭转应力，避免接口根部开裂漏气。

　　安装边界层面，整机的竖向高度、横向宽度、前后厚度都控制在家用燃气表的常规尺寸区间内，安装后表具背面与墙面预留10毫米以上间隙，方便管路走线与漏风检测，表具前方预留不小于200毫米的操作空间，方便用户插卡、查看读数、更换电池，周边远离灶台明火正烤区域，满足燃气安装规范的安全间距要求。壳体内部的走线槽做了分区隔离，强电驱动的阀件线路与弱电计量采样线路分开布置，避免信号干扰导致计量偏差或者误关阀。电池仓设计为可开盖更换结构，用户无需拆卸整机即可完成电池更换，仓盖处设置密封胶条，防止厨房潮气进入造成电池接触件氧化。

　　这套结构方案同时兼顾了生产装配与后期运维的便利性：上下壳体的卡扣定位结构可以在自动化装配线上快速对位，螺丝锁付位置全部预留导向沉孔，提升装配效率；后期运维检修时，拆开下端盖即可直接检修计量机芯，拆开上壳视窗周边紧固件即可更换控制板与显示组件，无需整体报废表具，降低全生命周期的维护成本。整机的外壳材质选用阻燃抗冲击的工程塑料，满足燃气设备的阻燃要求，同时具备足够的抗摔抗形变能力，在运输、搬运、安装过程中不易出现壳体碎裂的问题，适配民用燃气表大批量量产、长期户内无人值守运行的使用需求。
