路虎发现车型雾灯固定灯罩结构

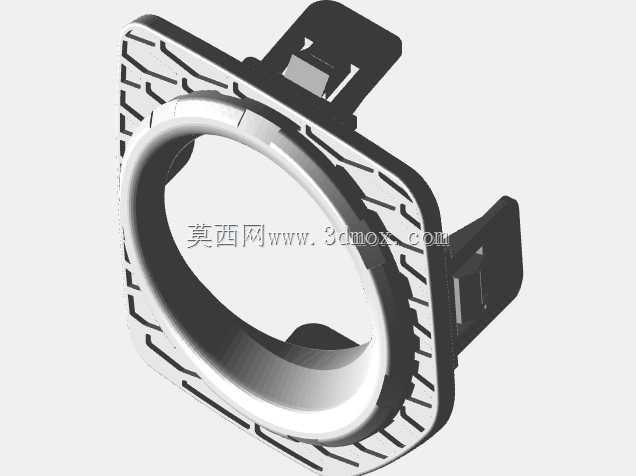

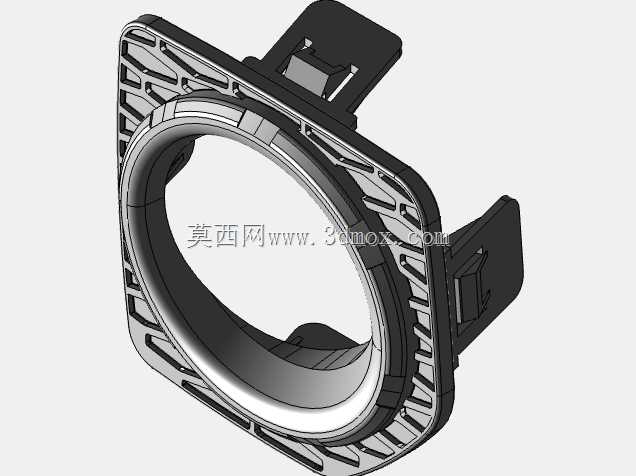

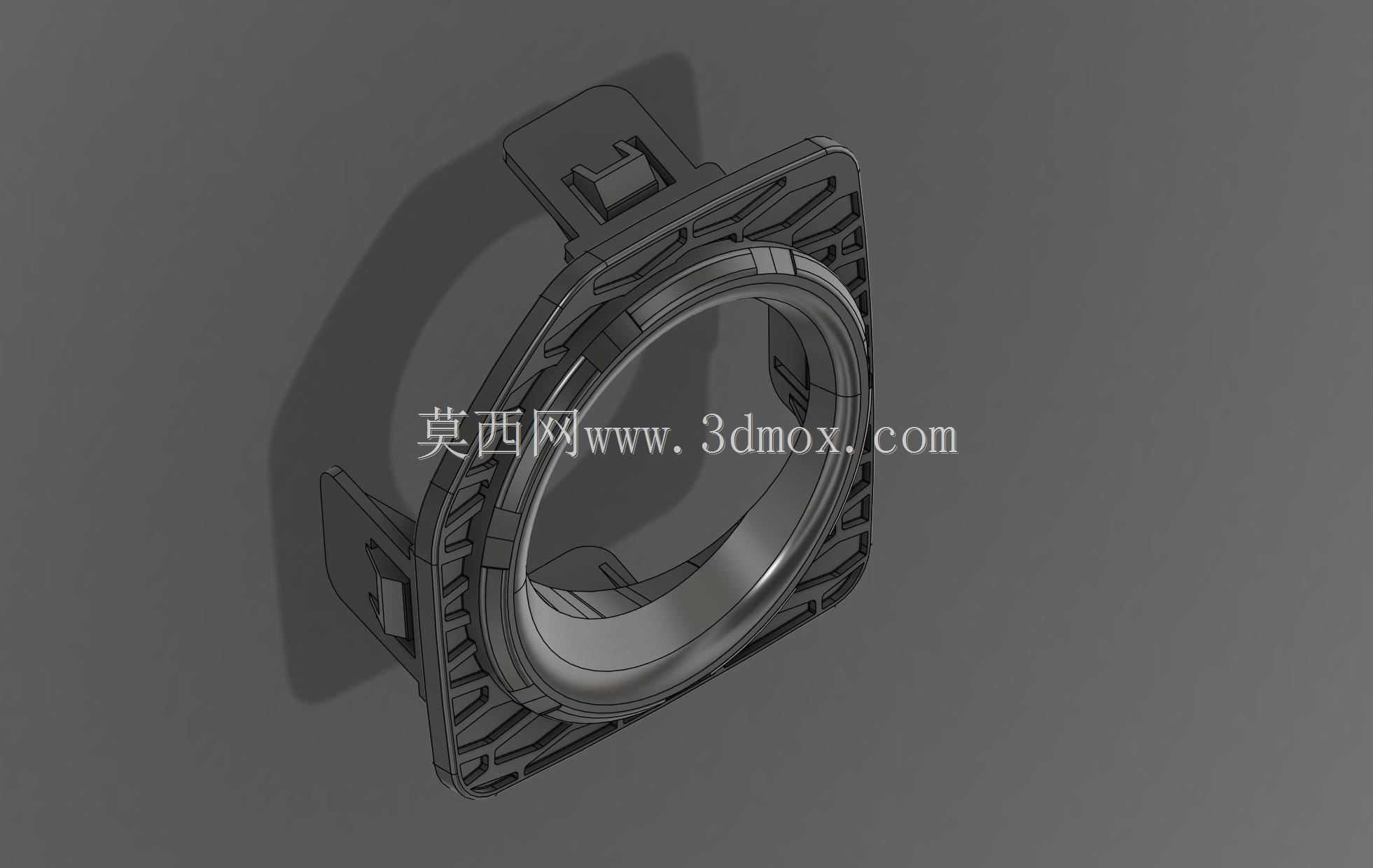

　　雾灯罩属于前保险杠区域的车灯防护与定位零件，日常装车后处在车头下部最容易受泥水冲刷、碎石击打的位置，这一使用环境决定了它不能只做一个简单环形装饰圈。该结构围绕雾灯本体的外圈定位展开，中心保留完整圆形通光区域，既给灯体留出装配和散热空间，也避免遮挡雾灯照射范围；外圈采用近似方形的安装法兰，法兰边缘布置多组弹性卡扣与定位支脚，直接卡接在保险杠内侧的安装基座上，不需要额外增加大量紧固件，维修拆卸时可以从保险杠背部逐步脱扣取出。

　　从结构受力来看，雾灯工作时会产生持续热量，车辆行驶中又伴随振动、温差和水雾侵蚀，因此罩体在环形灯座与方形法兰之间做了连续过渡。环壁承担灯体对中、限位和承托作用，厚度沿圆周保持均匀，避免注塑或打印成型时出现局部缩痕；法兰面不是整块实心板，而是沿外框分布加强筋和镂空区域，这种处理一方面降低零件自重，另一方面让卡扣受力能够通过筋条传递到整个边框，减少单点掰断风险。上方和侧下方伸出的卡脚带有导向斜面，装配时先斜向推入定位，再按压到位，卡脚回弹后咬住保险杠安装孔位，能够限制灯罩前后窜动和周向转动。

　　建模时需要优先确认的是中心圆环与雾灯外圆的配合边界。圆环内径不能压到灯面或调节机构，外径则要覆盖灯体与保险杠开孔之间的缝隙，使外观面形成连续遮挡。方形法兰的外轮廓应贴合保险杠背部型面，边缘不能与雾灯支架、线束插头、保险杠加强肋发生干涉；几个卡脚的位置要对应原车安装孔，卡接量不宜过大，否则拆装困难，也不宜过小，否则车辆振动后容易松脱。对于逆向或替换件设计，应先扫出安装面的空间曲线，再把圆环中心、法兰基准和卡脚坐标统一到同一装配坐标系中，避免只看外观而忽略背部限位。

　　该零件适合通过树脂或熔融沉积方式快速制作替换件。树脂打印表面细腻，适合验证外观配合和小批量装车；若采用FDM工艺，应在悬伸卡扣、圆环内侧和薄壁筋条处添加支撑，保证卡脚角度和环形端面不变形。摆放时可让主要安装面贴近成型平台，减少法兰翘曲；卡扣尖端属于薄弱部位，后处理去除支撑时不能直接硬掰，应沿支撑连接方向修整。材料选择上，长期装车需考虑耐温和耐冲击，若仅用于结构验证，可先使用常规材料检查孔位、卡接行程和灯体间隙，再根据实车环境更换更合适的耐候材料。

　　实际检修场景中，这类灯罩常因轻微碰撞、卡扣老化或保险杠拆装而损坏。单独替换罩体可以保留原有雾灯总成，降低维修成本；但替换件的关键不在外观相似，而在背部卡脚、定位面和环形限位是否一致。若圆环中心偏移，雾灯照射角度会受影响；若法兰与保险杠型面不贴合，装配后会出现缝隙、异响甚至漏水；若卡脚厚度不足，低温环境下脆性增大，经过颠簸路面可能脱开。因此结构设计中对每一处支脚都设置了根部圆角和加强连接，使卡扣在允许变形范围内反复拆装，而不是在根部形成尖锐应力集中。

　　外观面上，外圈筋格同时承担装饰和加强作用，细密的肋条让方形边框在较薄壁厚下仍具备抗弯能力，也与车头下部的塑料件风格相协调。圆环内侧保留台阶面，可用于贴靠灯体密封圈或形成遮光边界，减少杂光从灯体与罩体之间外泄。整体结构没有复杂运动机构，难点集中在安装边界、卡扣寿命和成型工艺上；在三维建模阶段应通过截面检查壁厚均匀性，通过装配检查卡脚行程、灯体间隙和保险杠干涉，再用样件验证按压手感与拆卸力，这样得到的灯罩才能在实车维护中稳定使用。
