长距离悬挂式U型螺旋给料输送设备

　　这套长距离悬挂式U型螺旋输送装置，主要面向散状物料的连续密闭转运工况，在粮食加工、建材粉料、化工颗粒、污水处理污泥输送以及车间边角料回收产线中都有广泛适配场景。设备整体采用U型敞口加盖的槽体结构，相比全封闭管式螺旋，U型结构的内部螺旋叶片检修、残料清理、衬板更换都更为便捷，槽体上沿配套密封压盖，运行过程中既可以避免粉状物料扬尘外溢，也能阻挡外部杂物落入料槽造成叶片卡滞。

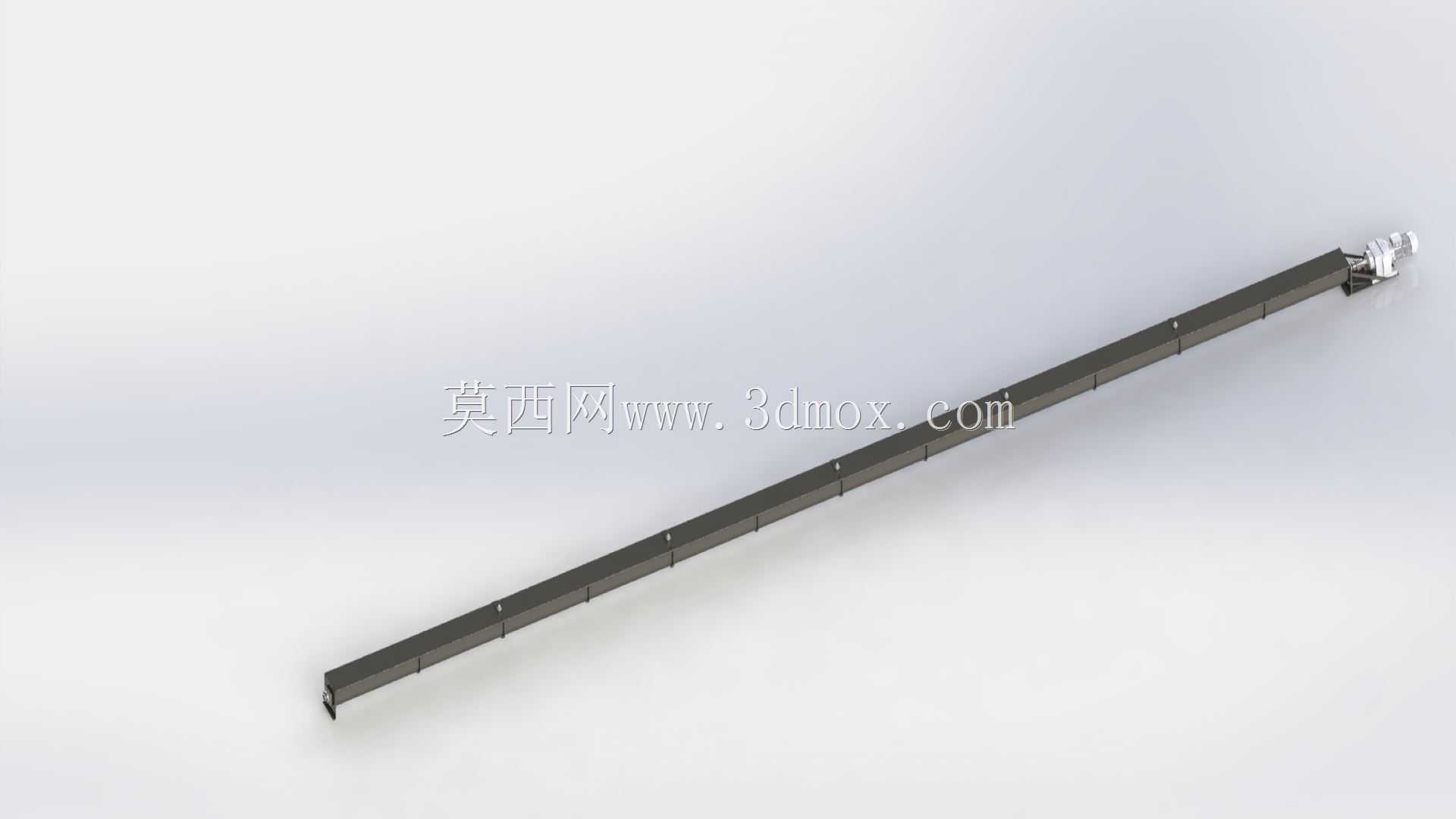

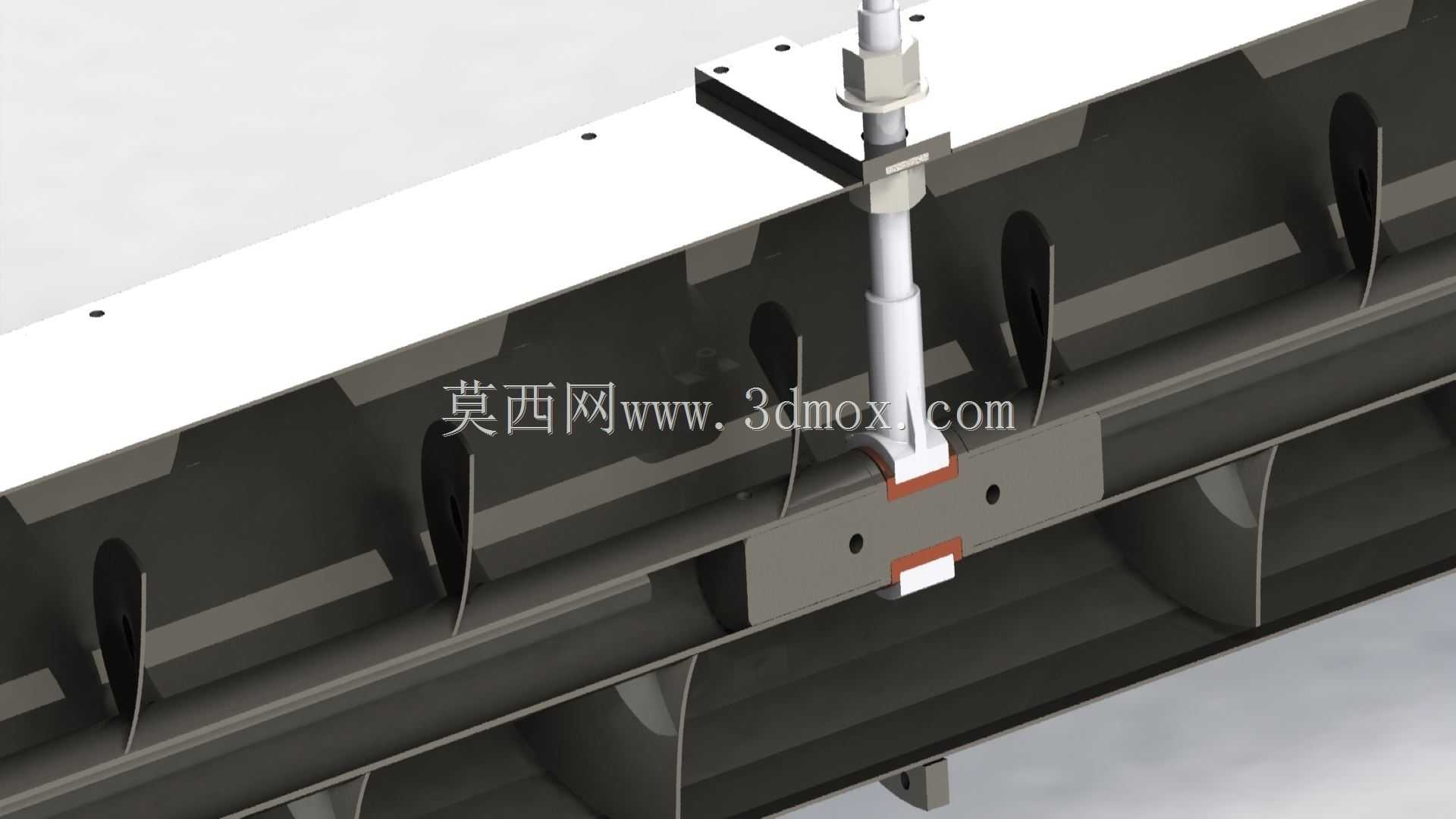

　　从整体布局来看，设备输送段总长度达18米，槽体内部螺旋叶片直径为300mm，长跨距布置没有采用常规的地面支腿落地支撑，而是选用悬挂吊装的安装形式，这种设计思路主要针对车间地面空间紧张、输送路径下方需要预留人员通行或者其他辅机布置空间的工况：吊装点位沿槽体长度方向均匀分布，吊点位置对应槽体内部的中间吊挂轴承支座，既可以通过吊件调整整条输送线的水平度，也能抵消长螺旋轴运转时产生的径向挠曲变形。

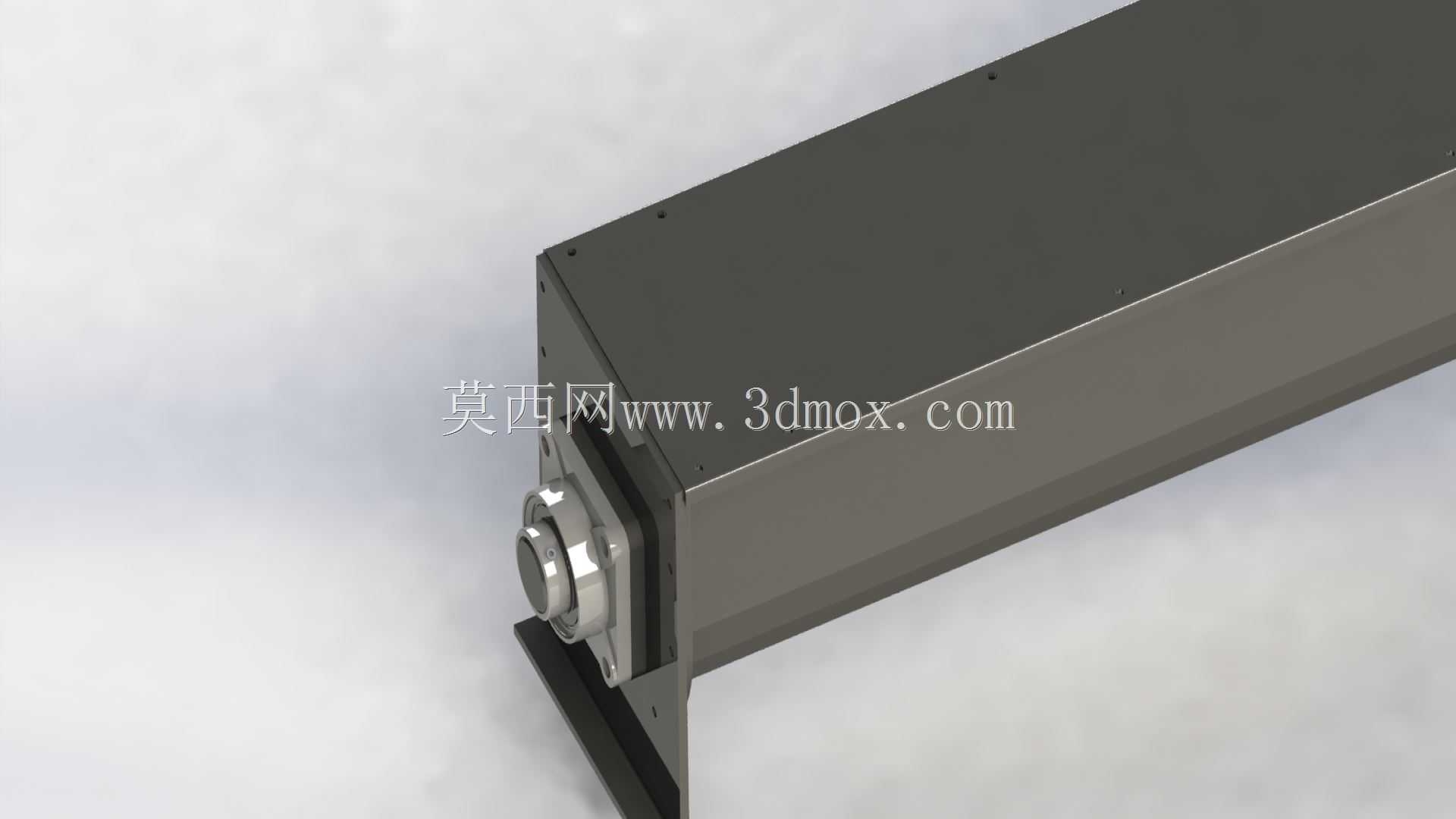

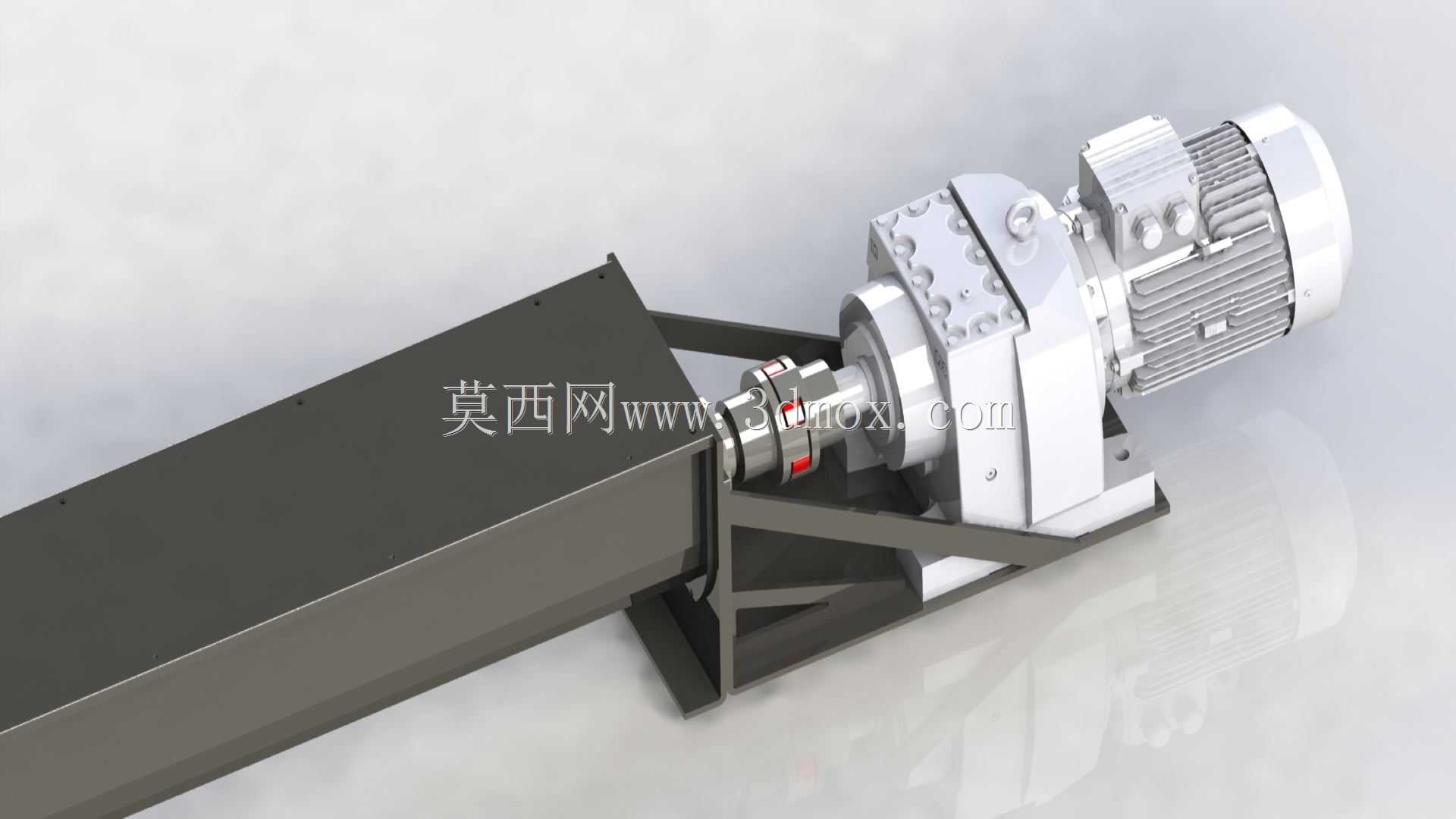

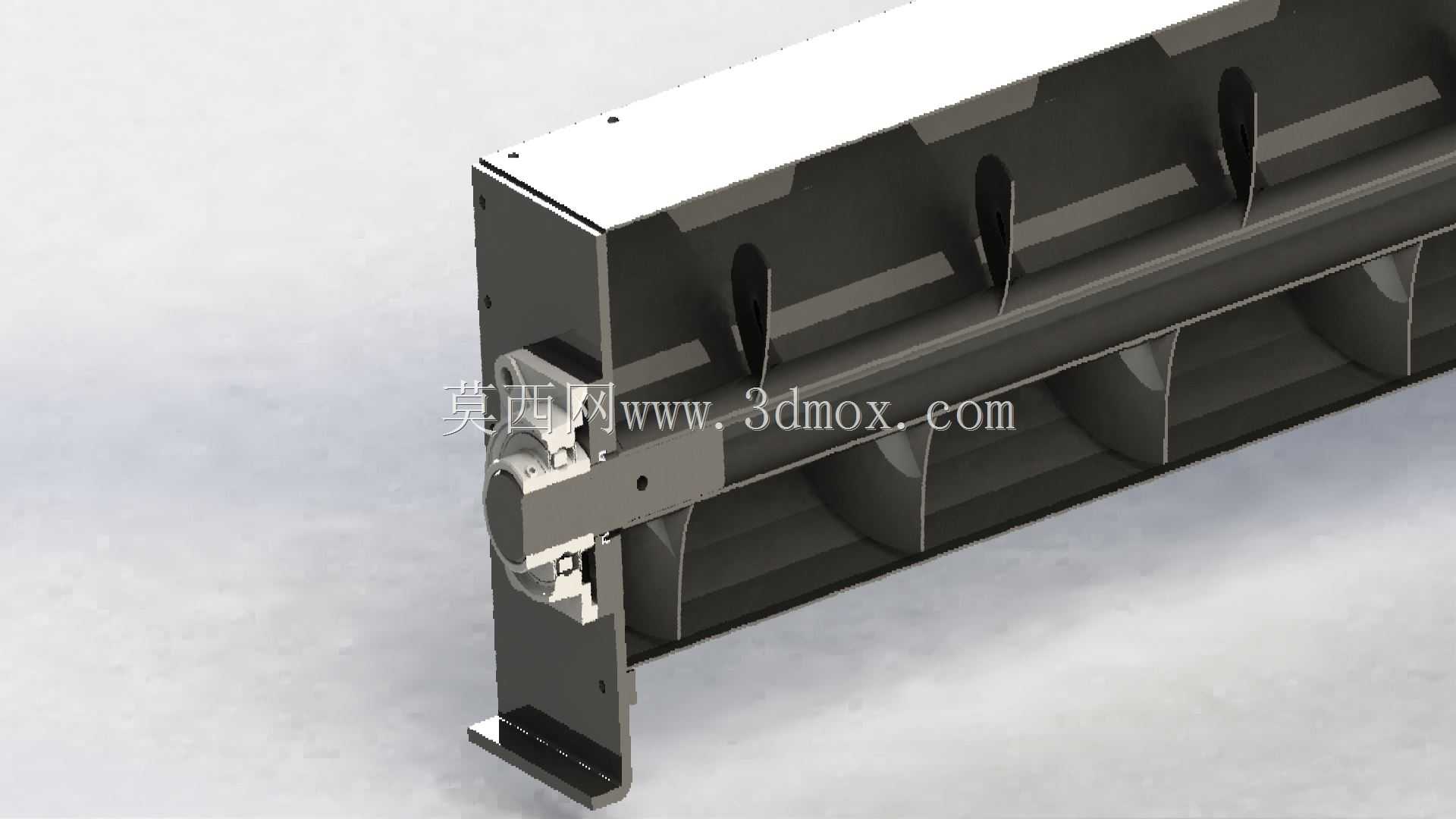

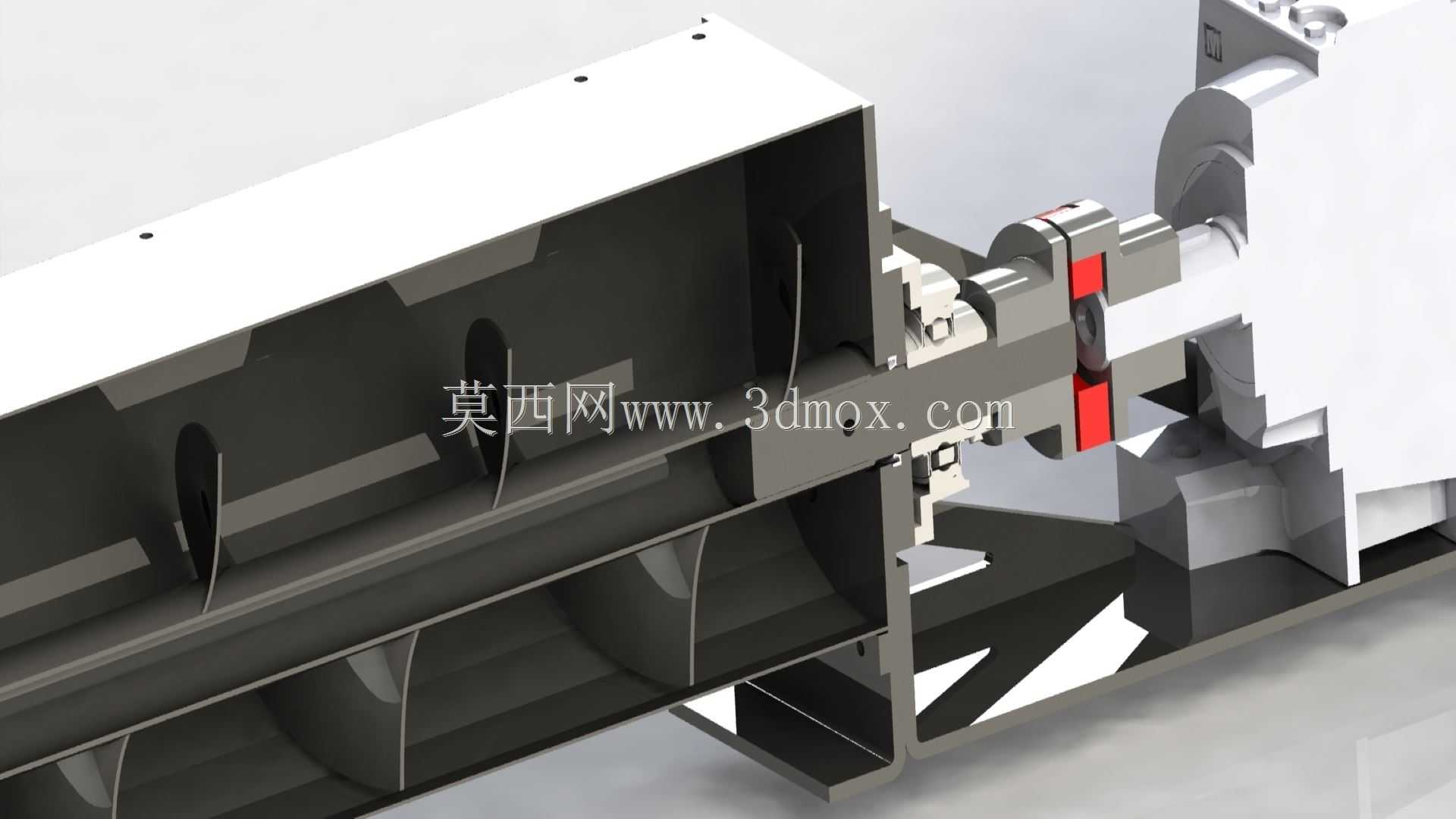

　　驱动端布置在设备的一侧，采用联轴器将减速电机输出轴和螺旋主轴直连，联轴器位置设置了限位挡块和防护结构，图中红色标识的部位为联轴器的弹性缓冲块，能够吸收主轴启停瞬间的冲击扭矩，补偿两根轴之间的微小同轴度误差，避免硬连接造成的主轴弯曲或者轴承座崩裂。槽体末端设置尾座张紧结构，内置止推轴承承受螺旋推送物料时产生的轴向反力，长时间运行磨损后可以通过尾端的调节螺栓调整主轴轴向窜动量，保证叶片和槽体内壁的间隙均匀。

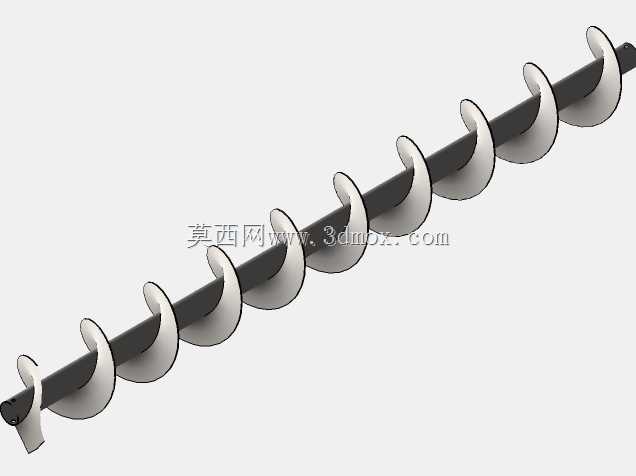

　　螺旋叶片采用等距实体螺旋面构型，针对流动性较好的颗粒、粉状物料推送效率稳定，叶片边缘和U型槽底部的间隙控制在合理范围，既不会因为间隙过大造成物料回流滞料，也不会因为间隙过小出现叶片刮蹭槽体的异响和磨损。槽体的进料端可以适配上方料仓的落料口，出料口根据工艺需求可以在槽体下侧任意位置开设，配套手动或者气动闸板阀就能实现多点卸料的布局。

　　安装边界方面，18米的总长需要在车间顶部预设对应承重的吊装梁，吊点间距按照2到2.5米一档排布，每个吊点的承重载荷需要覆盖槽体自重、内部物料满载重量以及运转动载荷的总和。设备宽度方向以300mm直径螺旋为核心，U型槽的外部宽度控制在400mm左右，驱动端额外预留电机和减速机的安装空间，轴向需要留出检修时抽出螺旋主轴的操作距离。悬挂安装完成后需要全程校准槽体的直线度，避免长段槽体出现弯折导致螺旋轴运转卡滞，槽体的上盖可以分段拆卸，日常巡检时能够直接观察内部叶片的磨损情况、物料输送状态，吊挂轴承采用外置防尘密封结构，定期加注润滑脂即可满足长期运行需求。

　　在工艺适配性上，这种U型悬挂螺旋相比皮带输送机，密闭性更好、不会出现撒料跑偏的问题，相比斗式提升机，水平长距离输送的布局更灵活，不需要大角度提升的垂直井道，对于车间内跨工位的水平散料转运，能够充分利用顶部空间，不占用地面操作面积，整体结构模块化分段拼接，运输和现场组装都可以分段完成，不需要大型吊装设备就能完成布设。
