40毫米T型轴端立式支撑固定座

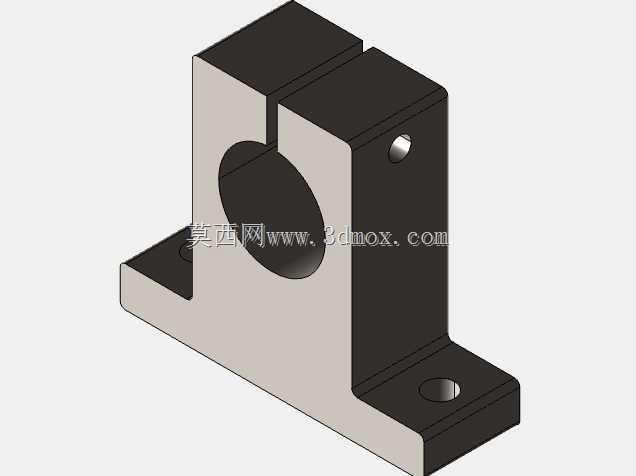

　　这款T型轴端支撑件主要用于自动化输送线、包装设备、检测工装以及小型专用机床中，承担光轴端部的径向承载与轴向定位任务。实际产线布局时，导向轴往往需要在靠近机架立面或台板边缘的位置获得稳定支撑，普通卧式法兰座会占用较大侧向空间，而整体立式T型结构能够把安装底面直接落在设备基板上，使轴中心线高度一次确定，减少装配阶段反复垫片调整的工作量。

　　从结构受力角度看，支座主体采用立板加两侧底脚的形式，底脚向夹持孔前后方向延展，形成较宽的支撑跨距。光轴装入圆孔后，立板上部开设纵向开槽，槽口贯通至夹持孔，侧面锁紧螺钉旋入时两侧立壁产生弹性收拢，从而抱紧轴外圆。这种开口夹紧方式不需要在轴表面加工键槽或定位环槽，对采购的标准直线光轴、镀铬硬轴更为友好，也便于后期调整轴的伸入长度。

　　夹持孔按40mm轴径设计，适配常见的40毫米导向光轴、传动轴或辊筒端轴。孔位位于立板中上区域，下方保留足够实体高度，使轴承受载时弯矩能够通过立板传递到底脚，而不是集中在单薄侧壁。立板顶部被开槽分成两个夹持耳，耳部厚度与开槽宽度经过协调，既保证螺钉锁紧时具有可控变形量，又避免过度夹紧导致孔圆度恶化。侧面锁紧孔采用螺纹孔与光孔配对的方式，螺钉从一侧穿过、在另一侧形成拉紧，夹紧力方向垂直于开槽面，受力路径直接。

　　底部两个安装脚分别布置在立板两侧，每个脚面上设置沉头安装孔，可使用内六角螺钉将支座固定在铝型材台面、焊接机架面板或机加工底板上。沉孔结构使螺钉头不高出支撑底面，支座安放后贴合面完整，不会出现局部悬空。底脚外缘做了实体加厚，安装孔周围保留足够凸台宽度，拧紧底脚螺钉时不容易压裂或产生局部塌陷。整体底面为基准安装面，夹持孔轴线与底面之间的高度决定轴系中心高，选型时可据此核对输送带辊面、导轨滑块面或执行机构工作位的相对位置。

　　在三维建模过程中，这类零件不能只按外观块体拉伸处理，需要重点表达夹持开槽、底脚沉孔、侧面锁紧螺纹孔以及主夹持孔之间的几何关系。主孔应保证圆柱面连续，开槽切割后形成上下弹性夹区；底脚沉孔需区分通孔直径与沉头直径，避免工程出图时安装螺钉干涉。侧面锁紧孔位置不宜过于靠近主孔上边缘，否则螺纹有效啮合长度不足；也不宜过低，否则夹紧变形主要发生在厚实体区，开口收拢效果变差。模型中圆角与倒角应服务于加工和装配：底脚与立板交接处设置圆角可降低应力集中，外露棱边倒角可减少搬运划伤，夹持孔口倒角则方便轴端导入。

　　现场使用时，该支撑座适合轴端固定、导向轴托举和轻载传动轴支承等场景。若设备中存在较长水平光轴，单靠两端卧式支座可能使中间挠曲偏大，而在轴端或靠近受力点位置增加T型立式支撑，可以提高轴系刚性。对于需要频繁更换轴长或调整执行件位置的试验工装，开口夹紧结构也比过盈压入式支座更便于拆装。维护时松开侧面锁紧螺钉即可释放轴，重新对位后再拧紧，不必整体拆除底脚安装螺钉。

　　安装边界方面，设计人员需要在基板上预留两个底脚的落位空间，并在底脚孔下方安排螺钉过孔或螺纹孔。支座上方应留出扳手空间，用于操作侧面锁紧螺钉；主孔轴线方向则要保证轴端能够顺利穿入，尤其在轴上已预装滑块、同步轮或轴承座时，应核对轴向移动路径不与立板顶部干涉。由于该件为T型站立结构，侧向载荷方向若长期偏向底脚延展方向，稳定性较好；若载荷主要沿开槽开合方向作用，则应复核锁紧螺钉规格和夹紧摩擦力，必要时在轴端增加定位环承受轴向力。

　　从加工工艺看，该件可采用铝合金型材后加工、钢件铣削或铸件精加工等方式实现。批量设备中常用铝合金件以减轻重量，夹持孔与底脚安装面一次装夹加工可保证中心高和垂直度；重载工况下可改用45钢并对夹持孔进行精镗，提高耐磨性。模型结构简洁，特征关系清晰，适合在设备总图中作为轴系固定单元调用，也便于根据不同轴径、中心高和安装孔距派生系列化规格。
