双螺栓式排气管消声器紧固卡箍

　　在商用车排气系统、工程机械动力舱以及固定式柴油机组的管路布置里，消声器与前后段排气管的对接位置长期承受高温脉动气流、发动机怠速抖动和整车行驶带来的交变载荷，普通单螺栓喉箍在大管径厚壁消声筒上容易出现局部压痕不均、紧固力松弛、密封面错位漏气的问题。这套双螺栓夹持结构正是针对60毫米级外径排气圆筒开发的重载固定件，整体由左右两组对称布置的抱箍支座、横跨筒体上方的两根拉紧螺柱、配套锁紧螺母以及贴合筒壁的弧形抱带组成，两个夹持点位沿筒体轴向拉开间距，相比单点卡箍能够把箍紧力分散到更长的接触弧面上，避免薄壁消声器外壳被局部压瘪变形。

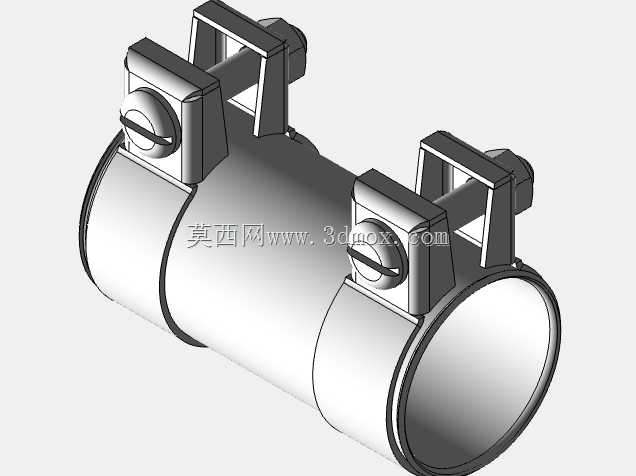

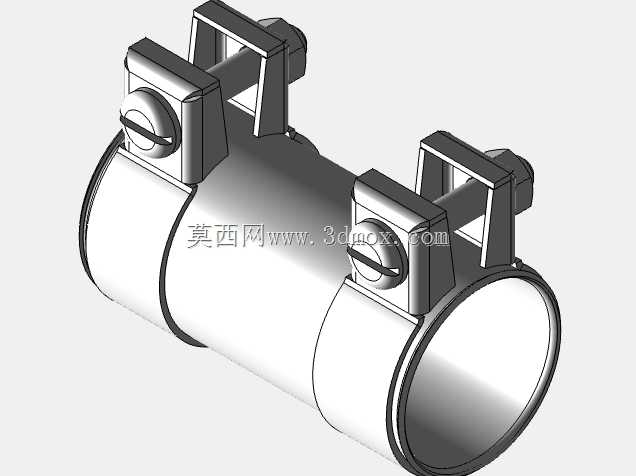

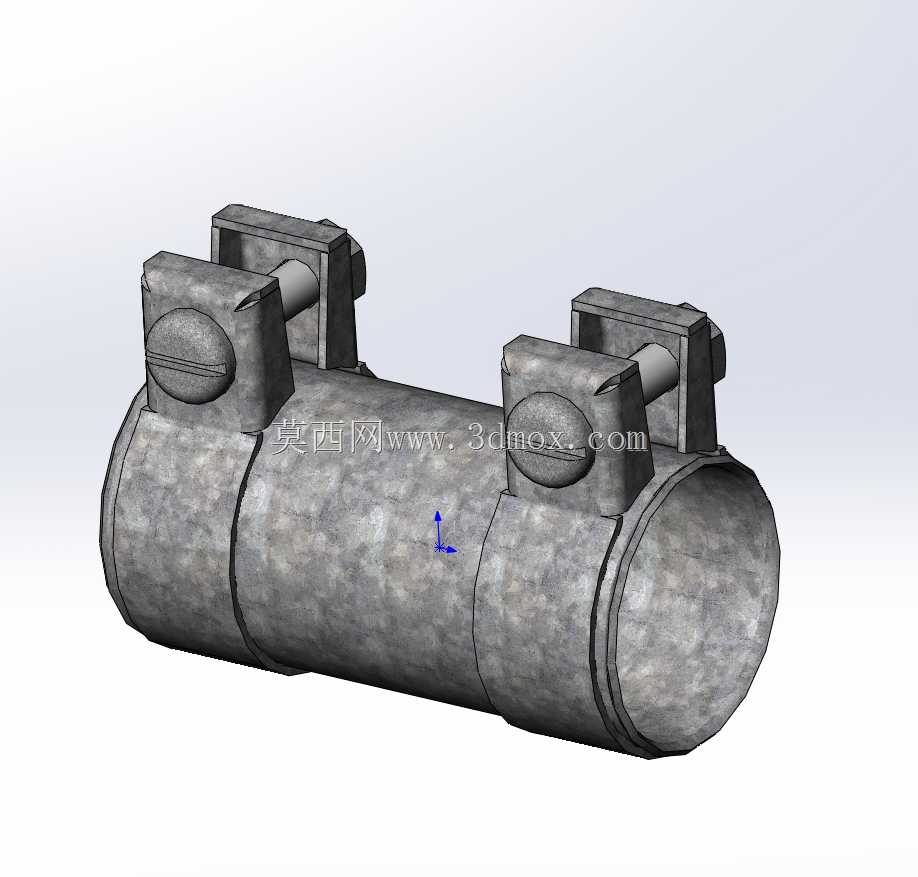

　　从现场安装逻辑来看，这类卡箍多用于消声器筒体中段的辅助吊挂固定，或者两段对接排气圆筒的周向锁紧：弧形抱带的内曲面按照60.5毫米的筒体外径做匹配圆弧，装配时抱带包覆筒体下半周，两侧立式支座向上翻折形成带通孔的耳板，两根拉紧螺柱横穿左右支座的同轴孔位，旋紧螺母时两侧耳板同步向内收束，让弧形抱带均匀抱紧圆柱面。双螺柱的布局带来一个很实用的维护特性——在机舱狭小空间里，操作人员可以从筒体上方两侧分别用套筒拧紧，不需要绕到高温排气管背面操作，后期检修消声棉、更换密封垫片时，松开螺母即可整体取下卡箍，不用切割焊接原有管路。

　　结构设计上有几处针对排气工况的细节考量：首先支座与弧形抱带采用折弯一体成型的构型，耳板位置做了加厚翻边，抵消螺柱预紧时耳板受到的向外撑开弯矩，长期高温环境下不容易出现耳板外张变形；螺柱选用贯穿式长杆结构，两端螺纹段预留足够的调节行程，即便对接的两根排气管存在小幅外径公差、或者筒体表面裹覆隔热石棉层，也能通过螺母进给量补偿包覆厚度，不会出现螺纹咬合长度不足的松脱风险。支座顶部的螺柱穿出位置做了限位凸台，螺柱穿入后不会随螺母转动跟转，现场单手扶着套筒就能完成锁紧，降低了底盘下方仰装的操作难度。

　　尺寸边界方面，该卡箍适配的圆筒公称外径为60.5毫米，两组夹持支座沿筒体轴向的总跨距覆盖125毫米长度区间，这个跨距刚好对应小型乘用车、微型货车以及小型工程动力单元上常用的圆筒式消声器的筒身段直径范围。装配完成后，卡箍在筒体径向的突出高度由立式支座的高度决定，整体外轮廓不会超出筒体外缘过多，在动力舱管路排布时，只需要在消声器筒身周围预留出两侧螺母的扳手空间、以及上方螺柱的装拆操作间隙即可，不需要额外设计复杂的焊接吊耳。和直接把固定支架焊在消声器外壳上的方案相比，这种夹持式卡箍属于无损安装结构，不会在薄壁消声筒表面产生焊接应力集中，也避免了焊接高温破坏消声器内部的吸音玻璃棉填充层，后期更换不同长度的消声器时，同一套卡箍可以重复拆装使用。

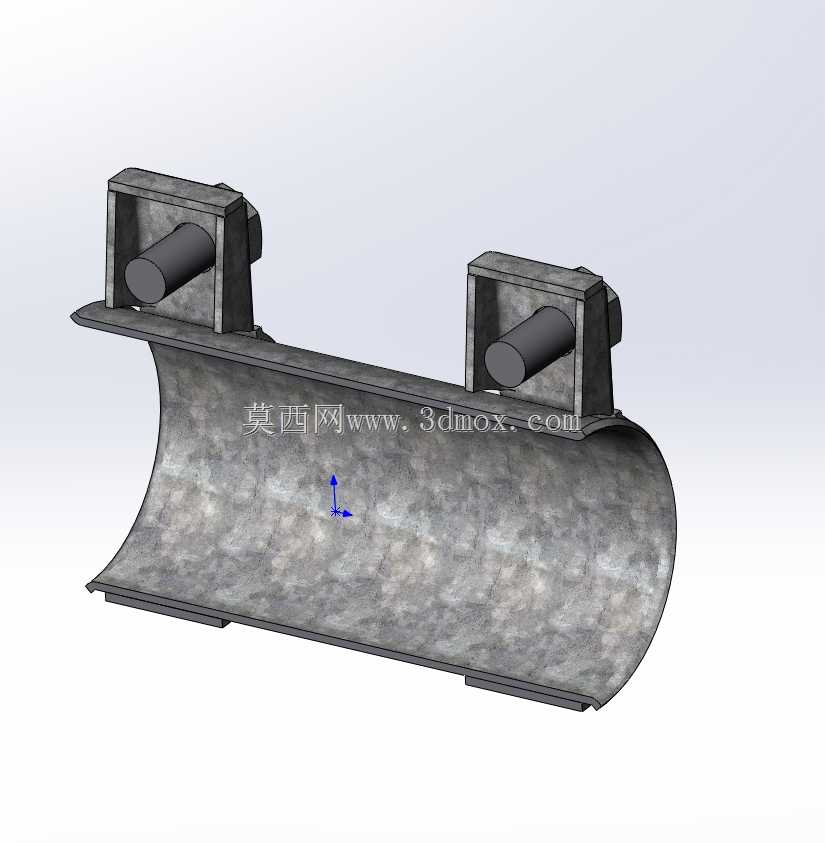

　　在振动工况的适配性上，两个轴向分开的夹持点形成了稳定的双支撑约束，消声器筒体不会像单点固定那样出现绕卡箍位置的周向转动，车辆颠簸时筒体重力由两处弧形接触面共同承担，单位面积的压强大幅降低，即便排气管路受热出现轴向热伸长，抱紧的摩擦力也能限制筒体轴向窜动，同时又不会完全锁死热变形位移，预留了微量滑移的余量，避免热应力把管路法兰顶歪。建模过程中可以清晰还原抱带圆弧和筒体表面的贴合关系，螺柱、螺母和支座孔的配合间隙也按照实际装配公差设定，用来做管路干涉检查、装配工艺模拟时，可以直接验证卡箍在不同管径公差下的锁紧行程是否足够，也能用来校核周边车架横梁、隔热罩的间距是否满足装拆要求，对排气系统布局设计、售后维修备件选型都有直接的参考价值。
