嵌入式电源变压器配套配电箱盖结构设计

　　在低压配电末端的电源变压器配套安装场景里，这类配电箱盖是嵌墙式配电盒的核心防护部件，日常多用于民用建筑室内强电布线、小型工业设备末端供电回路的防护作业，承担着隔绝接线端子与外界接触、预留走线通道、匹配预埋盒体安装定位的核心作用。从实际工程落地的角度看，这类盒盖对应的预埋电盒多为暗装嵌入墙体的结构，盒体内部需要容纳电源变压器的接线端子、小型接线柱以及预留的走线余量，因此盒盖的内腔深度、侧壁的走线缺口位置，都需要和预埋盒的内部空间完全匹配，避免出现盖合后挤压线缆、端子受力松动的问题。

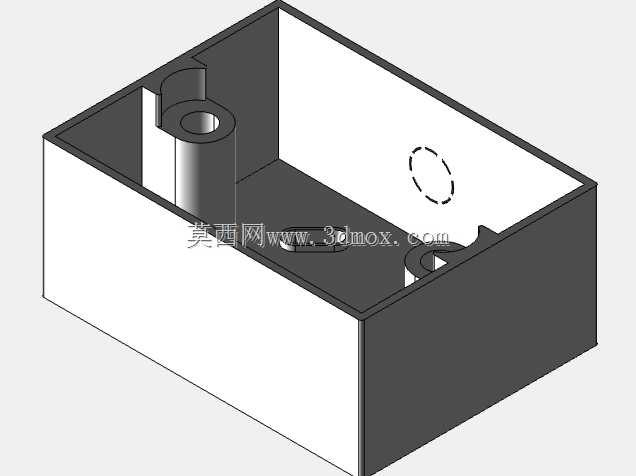

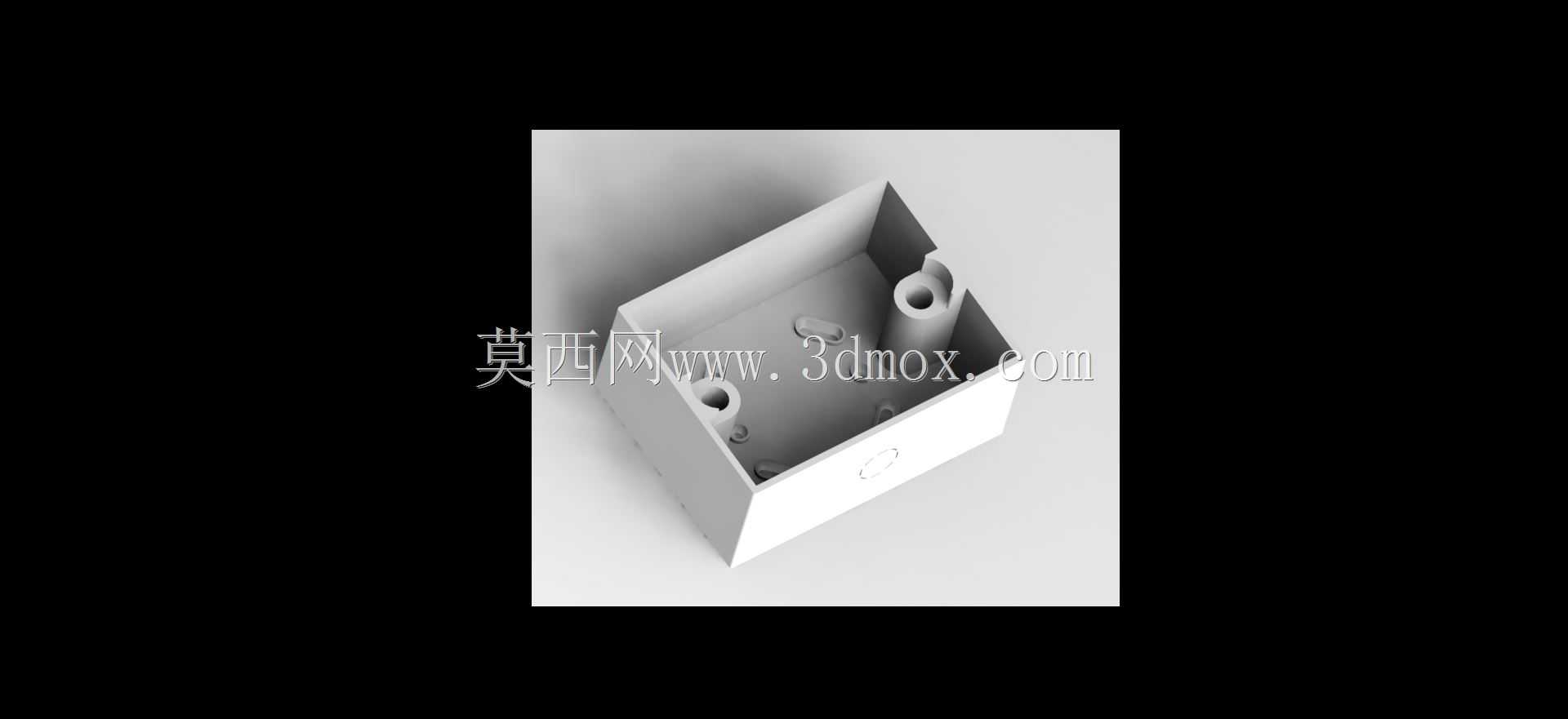

　　设计这类结构的时候，首先要考虑的是安装边界的匹配度：常规暗装电盒的外沿会预留一圈定位止口，盒盖的内圈需要做对应的限位凸边，盖合时凸边刚好卡入盒体止口内侧，不需要额外打胶就能实现初步定位，也能避免日常使用中盒盖出现横向移位。盒体内部的凸柱结构是专门为接线端子固定预留的安装位，凸柱的中心孔对应自攻螺丝的安装尺寸，孔位深度刚好能让螺丝拧入后不穿透盒盖外表面，既保证端子固定的牢固度，也不会在盒盖外侧留下凸起的螺丝头影响墙面平整度。

　　走线缺口的位置设计在盒体侧壁的对应位置，缺口的弧度和直径刚好匹配常规BV线的走线弯折半径，线缆从缺口引出的时候不会被锐边割破绝缘层，同时缺口和盒体配合后形成的走线孔间隙控制在合理范围，既不会因为间隙过大让蚊虫、灰尘进入盒内，也不会因为间隙过小夹伤线缆外皮。从结构强度的角度考虑，盒盖的侧壁厚度做了均匀的等厚设计，转角位置做了小圆角过渡，既避免注塑成型的时候出现应力集中导致的开裂问题，也能在日常受到轻微外力碰撞的时候分散应力，不会出现边角碎裂的情况。盒盖的外表面做了平整的哑光面设计，安装后和墙面的贴合度更高，不会因为表面反光显得突兀，同时平整的表面也方便后期涂刷墙面漆的时候和周边墙面保持一致的视觉效果。

　　在实际选型匹配的时候，需要重点核对盒盖的外轮廓尺寸和预埋盒的内沿尺寸公差，通常配合间隙控制在0.2mm到0.5mm之间，间隙过小会导致安装时卡滞，间隙过大则会出现盖合后晃动的问题。内部的安装凸柱位置需要和接线端子的固定孔位完全对正，凸柱的高度要匹配端子的安装高度，避免端子安装后出现翘起、和盒盖内表面干涉的情况。另外这类盒盖的设计还要考虑日常检修的便捷性，不需要额外的专用工具就能完成拆卸，检修完成后可以快速复位，不会因为结构复杂增加后期运维的工作量。在低压配电的末端场景里，这类看似简单的盒盖结构，实际上直接关系到供电回路的安全防护性能，不合理的结构设计很容易导致线缆磨损、端子外露、盒盖脱落等安全隐患，因此在建模阶段就需要反复核对安装边界、内部空间余量、结构强度等核心参数，确保加工成型后的产品能完全匹配现场安装需求，不需要二次打磨修改就能直接装配使用。
