扁平式金属钥匙结构造型设计

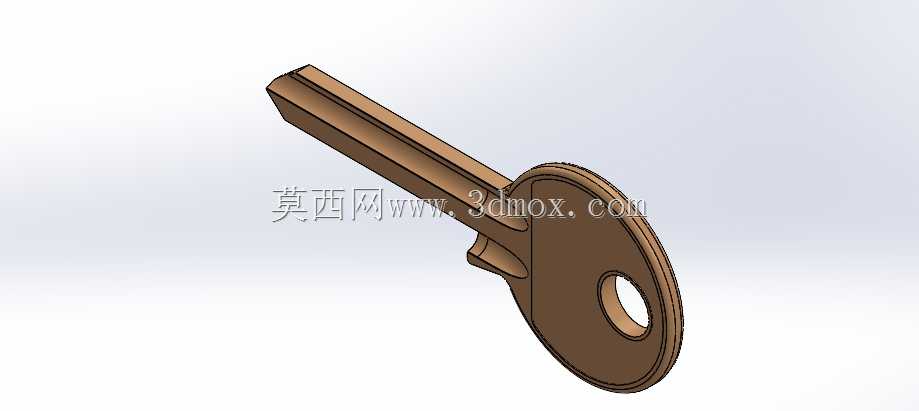

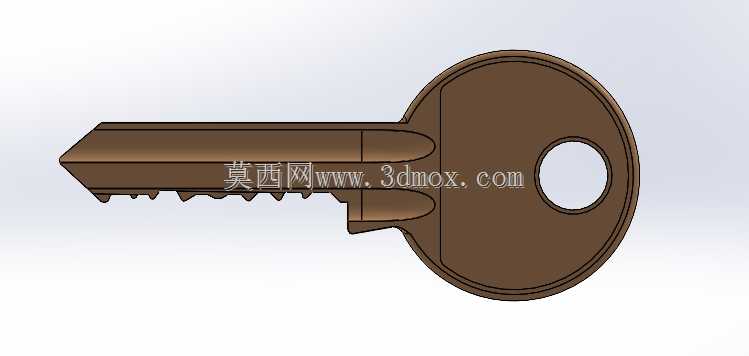

　　日常民用锁具配套的扁平钥匙，是入户门、柜门锁、设备检修锁最常见的启闭零件，这一版三维造型完整还原了量产冲压钥匙的实体形态，从头部握持环到杆部齿位基准段全部做了等比例实体构建，没有做曲面简化或者薄壁示意。做这类零件建模的时候，最先要敲定的不是齿形细节，而是整体的安装与配合边界：钥匙插入锁芯的杆段厚度必须和锁芯钥匙槽的间隙匹配，常规民用扁平钥匙的杆厚控制在2mm左右，杆宽适配对应锁芯的槽口宽度，插入段的端部做了小角度导入倒角，避免日常使用时对位不准刮蹭锁芯弹子。头部的环形挂孔是握持和串接钥匙串的结构，环的外圆轮廓做了双层压边的凸起造型，既还原了冲压钥匙的加强筋结构——薄钢板冲压出来的钥匙如果头部完全平板，反复弯折挂在钥匙串上很容易在颈肩位置出现应力断裂，环形凸起相当于在头部做了一圈局部增厚的加强结构，同时这个轮廓也贴合手指捏持的触感，插拔钥匙的时候手指抵在环的外缘不会打滑。

　　从实际使用场景倒推设计逻辑：钥匙的杆部和头部衔接的颈肩位置是整个零件受力最集中的区域，日常拧转钥匙开锁的时候，扭矩全部从头部握持处通过颈肩传递到杆部，再带动锁芯转动，所以这个位置的过渡圆角不能做的太小，建模时特意在颈肩两侧做了平滑的R角过渡，避免直角位置出现应力集中，对应量产冲压工序里，这个位置的模具刃口也会做对应的圆角处理，防止冲压落料的时候钢板在转角位置出现微裂纹。杆部的截面是规整的扁矩形，上下两个大平面是和锁芯槽内壁贴合的导向面，两侧窄边是定位基准，插入锁芯的时候，扁平面先顺着槽口滑入，直到杆部前端抵到锁芯内部的弹子工位。这版造型里杆部暂未加工出具体的弹子齿坑，保留了完整的杆部毛坯形态，刚好可以作为后续定制齿形的基础基体：不同锁芯的弹子排布间距、齿深都不一样，拿到这个基础模型之后，可以直接在杆部的对应位置切除不同深度的齿槽，匹配对应锁具的弹子组合，不需要重新从头绘制钥匙的整体轮廓。

　　外形尺寸的适配逻辑上，整把钥匙的总长度控制在常规手持操作的舒适区间，头部圆环的内径足够穿过常规尺寸的钥匙圈，同时环的壁厚满足反复吊挂的强度要求，不会因为串接多把钥匙之后长期受拉出现变形。杆部的长度要保证完全插入锁芯之后，所有弹子工位都能被杆部覆盖，不会出现最末端弹子无法被齿坑顶到对应高度的情况；同时杆部不能过长，露出锁芯外部的段长要控制在合理范围，避免门体关上之后外露的钥匙段磕碰门框或者其他物件。从制造工艺的角度看，这种扁平钥匙绝大多数采用薄钢板冲压落料成型，之后再做铣齿、表面氧化或者镀铜处理，模型里所有的外轮廓都做了等壁厚处理，没有出现局部厚度突变的结构，完全适配冲压工艺的成型特性：落料模一次冲切就可以带出头部圆环、颈肩过渡、杆部整体的外轮廓，后续只需要在杆部铣削齿形、表面做防锈处理就可以成品下线。

　　在锁具配套的装配场景里，这类钥匙属于和锁芯一一配对的专属启闭件，除了基础的开锁功能，头部的环形结构还要兼顾标识挂载的需求，很多厂商会在头部平面激光刻印锁具编号、品牌标识，模型里头部的两个环形平面都预留了足够的平整区域，没有多余的凸起特征干扰标识加工。建模过程中所有的棱边除了功能需要的锐边——比如杆部插入端的导向边之外，其余握持接触的棱边都做了极小的倒角处理，对应量产工序里的 tumble 去毛刺工序，避免使用者拿取钥匙的时候被锋利的冲压毛边划伤。颈肩位置的台阶面是钥匙插入锁芯的轴向定位面，当钥匙完全插到位的时候，这个台阶面会贴靠在锁芯的端面，限制钥匙的插入深度，保证杆部上的齿坑和锁芯内部弹子的轴向位置完全对齐，不会出现插过位或者插不到位导致弹子无法对齐、钥匙拧转卡滞的问题。整个模型的实体特征全部采用参数化构建，头部圆环直径、杆部宽厚、颈肩过渡圆角、总长度这些关键尺寸都可以根据不同规格的锁芯需求快速调整，不需要重构特征，适配不同柜锁、门锁、设备锁的配套钥匙开发需求。
