建筑屋面梁架结构三维布局设计

　　这套屋面梁架结构的建模工作，最初是从现场基坑的边界条件倒推开展的，拿到场地条件时，首先要核对的就是下部混凝土基座的预留尺寸：整个基座做成下沉式矩形坑体，坑边预留的立柱埋件位置偏差不能超过15mm，不然上部钢架落位时会出现整跨梁错位的问题。实际在民用配套建筑、小型工业辅房的屋面施工场景里，这类用型钢梁直接搭建屋盖承重体系的方案非常常见，不需要预制大型屋面板，现场下料焊接的灵活度很高，尤其适合场地受限、大型吊装设备没法进场的改扩建项目。

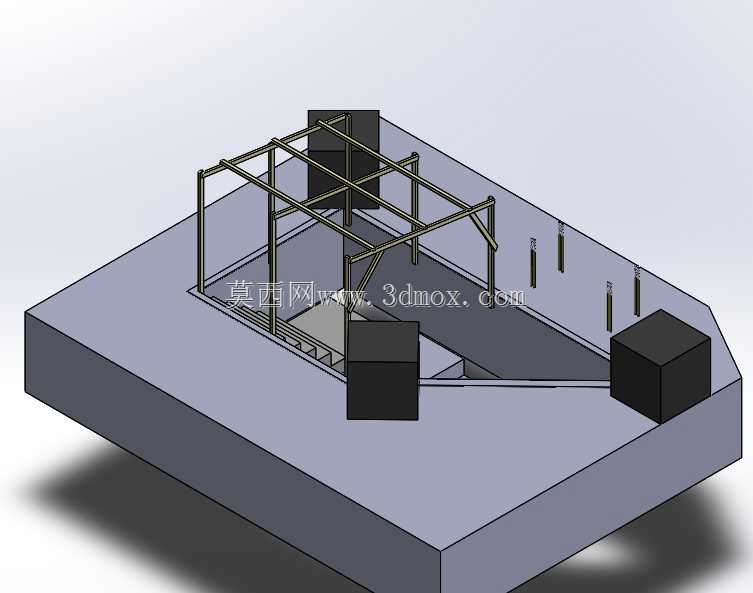

　　从结构功能上拆分，整套体系分为下部承重基座、中部竖向支撑柱、顶部主梁框架三个核心部分。下部的混凝土基座顶面预留了六个方形设备墩台，这些墩台不是随意布置的：两个靠近坑体中前部的墩台对应屋面检修设备的固定点位，侧边沿坑壁一字排开的细立柱是后期屋面排水管线、避雷带的支撑埋件，建模时特意把这些附属构件的定位和主钢架的排布做了错位，避免后期穿管线时在主梁腹板上随意开孔，破坏型钢的受力截面。

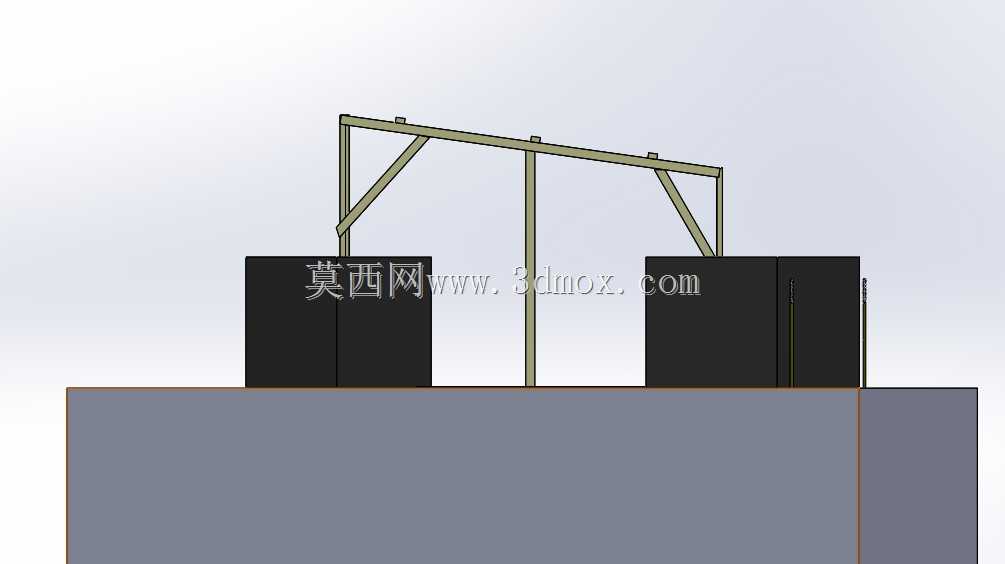

　　顶部的梁架没有采用复杂的桁架结构，而是用矩形方管做纵横主梁拼接：主跨方向的梁直接搭在两侧竖向立柱顶端，次梁按1.2米的间距均匀排布，这个间距是结合后期屋面板的承重要求算出来的——如果铺压型彩钢板，次梁间距放到1.5米也能满足挠度要求，但如果后期要在屋面上放置检修设备、铺设保温层，1.2米的间距能把单块板的受弯挠度控制在1/250以内，人在屋面行走不会出现明显的晃动感。梁架转角的位置特意加了斜向支撑，很多新手建模时容易漏掉这部分，觉得横竖梁焊死就有足够强度，实际上屋面承受风吸荷载的时候，平面框架的侧向刚度全靠这些斜撑保证，遇到极端大风天气，没有斜撑的梁架很容易出现整体侧向失稳。

　　建模过程中最先敲定的是安装边界：竖向立柱的底部不是直接落在混凝土面上，而是预留了100mm的调节间隙，现场安装时用垫铁调整立柱垂直度，调整完成后再把立柱底板和预埋钢板焊接牢固，这个间隙不能留太大，不然垫铁层数过多会出现支撑虚位，也不能留太小，不然基础施工的标高误差没法消化。坑体内部预留的台阶结构是后期检修通道的基础，梁架搭建完成后，坑内的空间可以作为设备夹层使用，主梁的下弦标高特意比坑边顶面高出2.2米，保证夹层内的通行净空不低于2米，不会出现碰头的问题。

　　从实际施工的角度看，这套梁架的所有杆件都在工厂预制完成后运到现场，每根梁的端部都提前开好焊接坡口，现场只需要完成对位拼接，不需要大面积切割作业。排布梁件的时候特意把最长的主横梁长度控制在6米以内，普通的小型货车就能运输，不需要申请超限运输许可。两个位于坑体中部的方形箱体是预设的通风设备机位，梁架布置时特意在这两个机位的四周加了补强横梁，设备运行时的振动不会直接传递到主框架上，避免屋面出现共振异响。

　　整套结构的外形轮廓完全贴合下部基坑的矩形边界，梁架的外边缘比基坑侧边宽出300mm，这个挑出宽度刚好满足屋面排水檐沟的安装尺寸，雨水管可以顺着基坑外侧的壁面直接引到地面排水管网，不需要在结构内部穿管。建模时把所有杆件的中心线都和预埋埋件的中心线做了对齐，现场施工时只要按照模型里的定位点放线，就能保证所有立柱的垂直度、梁面的水平度误差控制在规范允许范围内，不需要反复返工调整。对于结构设计人员来说，这种把基础埋件、主框架、附属机位、管线支撑全部整合在同一个模型里的方式，能在施工前就排查出不同专业的碰撞问题，避免现场安装时才发现梁和管线、设备位置冲突的情况。
