FTC竞赛机器人异形承载侧板结构

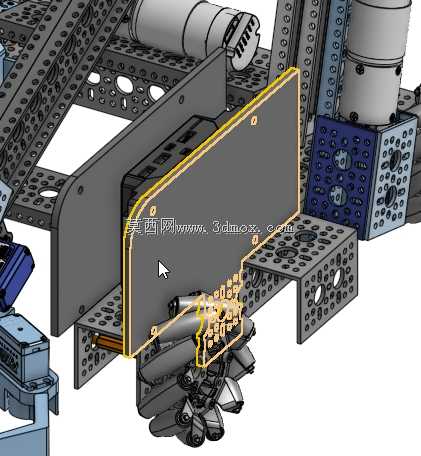

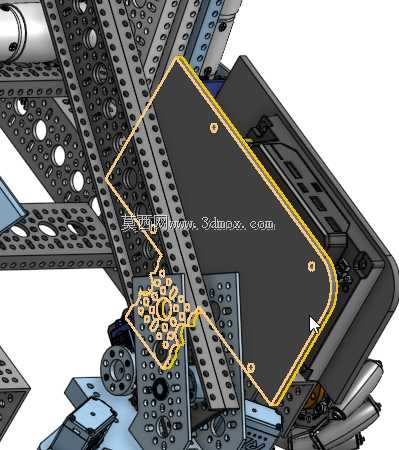

　　这块异形侧板是面向FTC机器人赛事场景开发的机身承载构件，在整套竞赛机器人的框架体系里承担侧向安装基准、功能模块挂载与局部受力传导的作用，赛事现场机器人需要在有限的赛场空间内完成物料拾取、定点投放、跨障行进、对位交互等一系列连续动作，机身侧向的安装空间往往被驱动轮组、拾取执行端、电控元件、走线槽多个部件挤占，常规矩形直板无法适配紧凑堆叠的布局，因此采用随周边部件轮廓走形的异形裁切方案，把每一块可用的板面空间都利用起来。从安装边界来看，侧板的外轮廓完全顺着相邻铝型材框架的棱边、轮组的避让间隙、末端执行器的运动包络线裁切，板体边缘预留的弯折走线位不会和运动中的机械臂发生剐蹭，板面上分布的多组安装孔位按照标准竞赛搭建孔距排布，

　　既可以直接和多孔铝梁通过螺栓锁附，也能挂载3D打印的功能支座、传感器支架、线路固定座。板面中部大面积的平整区域用来贴装主控板、电池固定扎带或者辅助承托挡板，靠近下端的密集孔组专门对接拾取机构的铰接支座，这一区域在机器人取放物料时会承受反复的交变载荷，因此孔位周边做了局部加宽处理，避免长期竞赛运行中出现孔位撕裂、板体变形的问题。设计过程中首先要敲定的是整机侧向的所有部件硬边界：先把轮组的最大转动轮廓、机械臂的全行程摆动范围、电控元件的外接插头插拔空间全部在装配环境里排布完成，再反向勾勒侧板的裁切轮廓，既不能让侧板突出机身外轮廓导致对抗赛中发生磕碰变形，也不能过度裁切损失板体自身的结构刚性。

　　板体上四个角位的沉头安装孔用来和前后两根竖向铝梁锁固，锁附后侧板和铝梁的槽道完全贴合，受力时不会出现局部翘曲；侧边的异形缺口专门给传动带、走线束留出穿越通道，赛事现场快速检修时不用整块拆下侧板，就能直接调整带张紧度、插拔传感器接线。针对竞赛里常见的侧向碰撞场景，板体的外边缘做了折边加强的冗余设计，相比同厚度的平板，抗侧向冲击的能力提升明显，就算机器人在对抗环节被其他参赛设备侧向剐蹭，板体也不会出现弯折卡滞轮组的故障。板体上的定位小孔同时兼顾了减重作用，在保证安装孔位连接强度的前提下去除多余材料，降低整机侧向的转动惯量，让机器人行进转向的响应动作更灵活。这块侧板的安装定位完全依托铝型材的标准孔系做基准，装配时不需要额外做配钻、

　　锉修工序，参赛队伍更换备件时直接对准孔位锁入螺栓就能完成装夹，适配赛事现场快速抢修、快速改型的搭建需求，板体上预留的扩展孔位也支持队伍在赛后根据新的任务要求追加挂载机械限位、辅助导向板这类附加构件，不用重新加工整块侧板。
