FTC竞赛机器人侧部防护裙边结构

　　这套侧裙结构是面向FTC工程挑战赛移动机器人底盘开发的侧部防护与功能拓展组件，在赛事机器人的实际对抗场景里，底盘两侧是最容易发生碰撞、剐蹭、异物侵入的区域，常规裸漏的铝型材框架与走线在对抗推挤中很容易出现型材变形、线束被扯断、传动轮组被对方机构勾挂的问题，这套侧裙正是针对这类赛场痛点完成的结构设计。

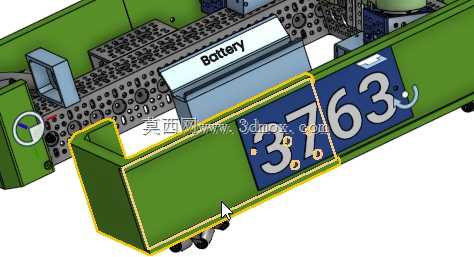

　　从实际安装边界来看，整套侧裙分左右两组对称护罩，适配FTC赛事常用的18英寸标准方形底盘轮廓，护板整体高度控制在底盘上层安装板下方120毫米区间，不会超出赛事规则限定的机器人初始展开尺寸，同时护板下缘距离场地地面预留25毫米安全间隙，机器人翻越场地拼接缝、通过起伏地形时不会出现护板刮蹭地面增大行进阻力的问题。护板和底盘主框架的连接点位全部对齐底盘侧梁上的标准网格安装孔位，不需要对原有竞赛底盘做二次钻孔加工，更换不同赛事阶段的改装配件时，可以直接通过快拆螺丝完成护板的装拆，单组护板的拆装耗时可以控制在两分钟以内，适配赛事现场快速调整改装的需求。

　　结构设计上没有采用整块封闭钣金的方案，而是在护板内侧预留了完整的镂空网格安装面，这个设计思路兼顾了防护性和拓展性：外侧的实心护面可以直接承受对抗过程中的侧向冲击力，把对方机器人的推挤力均匀分散到底盘侧梁的多个安装点位上，避免单点受力导致铝型材局部变形；内侧的网格孔系兼容通用竞赛机器人的标准孔距，参赛队伍可以直接在侧裙内侧加装行程开关、辅助托板、侧边导向轮、收纳挂架这类拓展组件，不需要额外在护板上开孔。护板的转角位置全部做了圆角包边处理，没有尖锐外露棱角，既符合赛事的安全规则要求，也能在对抗剐蹭时避免勾挂对方机器人的线束或者机构件。

　　在功能特性上，这套侧裙除了基础的碰撞防护作用，还承担了底盘侧部走线收纳的功能，护板和底盘框架之间预留了18毫米的走线空腔，底盘两侧的电机线、传感器线可以全部收纳在空腔内部，从外侧完全看不到外露线束，彻底避免赛场对抗中线束被拉扯脱落的故障。护板前端做了向内收的导向斜面，当两台机器人在场地内发生侧向贴靠、卡位的时候，斜面可以引导双方机构顺滑错开，不会出现硬顶卡死导致电机堵转烧毁的问题。护板外侧预留的标识安装平面可以直接粘贴队伍标识、赛事定位标签，平整的大面也方便加装视觉识别用的标定色块，适配自主导航阶段的视觉传感器识别需求。

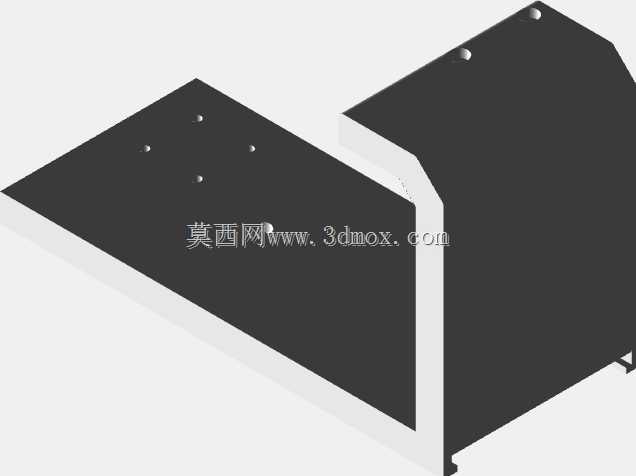

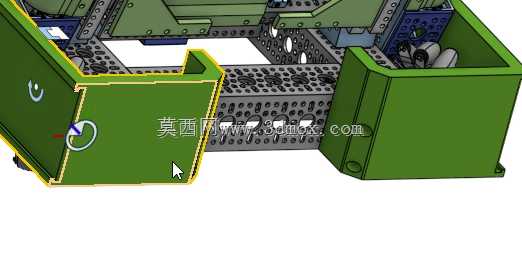

　　从建模的结构细节来看，护板的折弯边全部做了加强翻边处理，1.5毫米厚的板材经过翻边之后整体侧向刚度可以提升三倍以上，在承受常规赛场对抗的冲击力时不会出现板面凹陷变形，同时整体重量控制在单组320克，不会给竞赛机器人增加过多的负载负担，避免影响机器人的加速性能和爬坡能力。左右护板的非对称位置预留了不同功能的安装缺口，左侧护板预留了手动维修快开口，不需要拆下整组护板就可以直接伸手调整底盘内侧的传动带张紧度，右侧护板则预留了辅助集球机构的安装让位缺口，可以直接对接侧边的物料收集组件，不需要额外切割护板。整套结构的所有安装孔位都和主流FTC竞赛底盘的孔系完全通用，参赛队伍不需要修改原有底盘的任何结构就可以直接加装替换，在日常训练里也可以快速拆下护板完成底盘内部的维护检修，兼顾了赛场对抗的防护需求和日常调试的便捷性。
