FRC赛事全向轮蝴蝶式行走驱动底盘

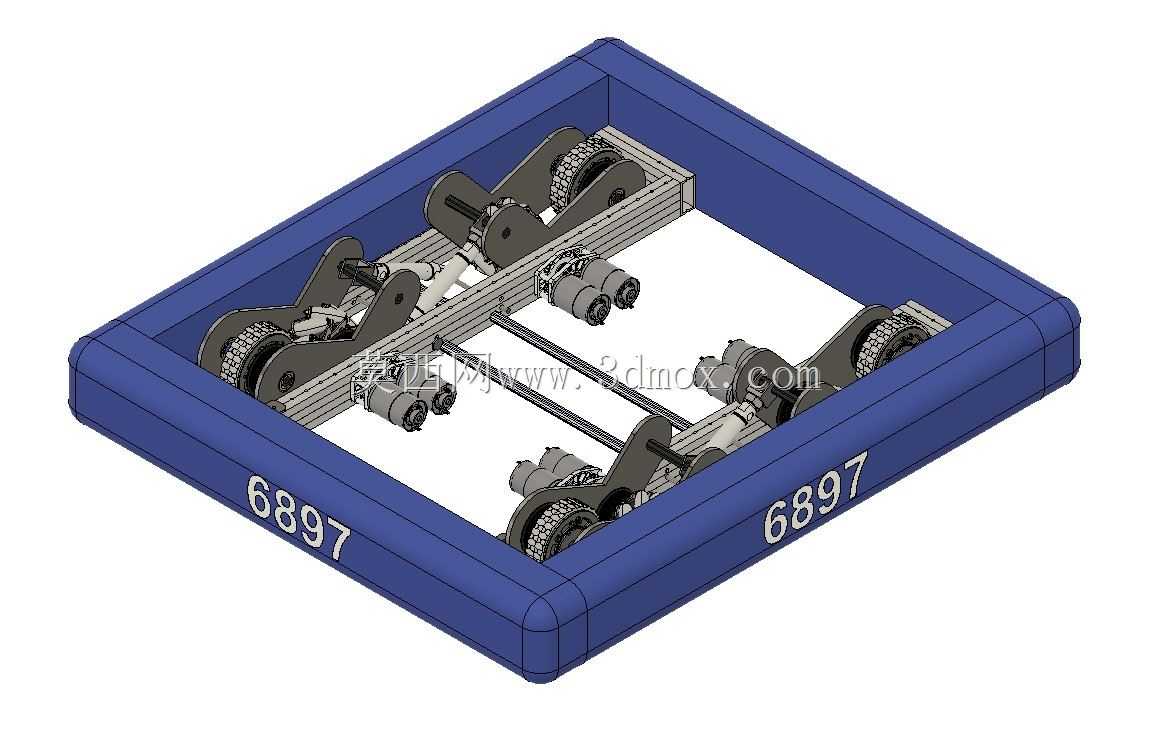

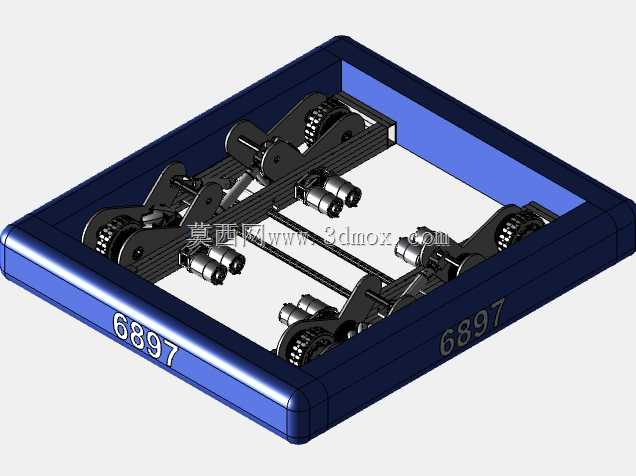

　　这套轮式行走驱动总成，是面向竞技类移动机器人开发的全向移动底盘方案，核心采用四组麦克纳姆风格全向轮搭配对称摆臂悬挂的布局，外围由带圆角防撞包边的矩形框架围合，框架侧壁预留编号标识位，整体结构紧凑且边界规整，适配赛场内快速穿梭、横向平移、原地转向这类对机动性要求极高的作业场景。

　　从实际使用逻辑来看，常规差速底盘在狭窄对抗场地里调整对位姿态时，往往需要多次进退修正路线，而这套全向轮组通过四个轮子各自的转速与转向矢量合成，可直接完成横移、斜向走行、零半径回转动作，在机器人需要精准对接取放机构、快速避让对抗碰撞、沿场地边线直线走位的工况下，能大幅缩短姿态调整的行程，不需要预留过大的转弯空间。

　　结构设计上，四组轮系并非刚性锁死在主框架上，每侧轮组都配套了独立的摆臂式铰接支座，轮体、驱动电机、减速传动段整合在同一个摆臂模块上，摆臂通过铰接轴与底盘中部的铝型材安装梁连接，搭配弹性缓冲元件形成浮动悬挂。这种布置的优势很明确：当赛场地面存在拼接缝隙、轻微起伏或者局部凸起时，四个轮子可以随地面轮廓小范围上下摆动，始终保持轮面与地面的有效接触，不会因为单轮悬空导致动力流失，在高速冲刺或者被侧向碰撞挤压时，悬挂的缓冲行程也能吸收部分冲击，避免传动件受刚性过载损坏。

　　动力传递路径做了高度集成化处理，驱动元件就近布置在轮组侧方，省去了长距离传动轴带来的间隙累积与动力损耗，电机输出端经减速机构直接驱动轮体转动，传动链短、反向间隙小，控制端对轮速的调整响应更直接。中部的两根横向型材梁作为整个驱动模块的安装基体，所有摆臂铰接座、电机固定位都依托梁体上的均布T型槽定位，安装孔位开放可调，后期维护时单独拆换某一侧轮组不需要整体拆解底盘框架，赛事现场快速抢修的适配性很强。

　　外围的蓝色框体采用圆角管材弯折成型，既是整机的外围防护结构，也承担了部分承载加强的作用：框体的截面厚度大于内部安装梁，受到侧向撞击时首先接触外力，通过框体的形变吸能保护内部的轮组与电气元件，圆角过渡避免了尖锐棱角在对抗中勾挂场地设施或者对方机器人的结构。底盘整体的安装边界非常规整，上层框架平面预留了充足的拓展安装面，后续加装机械手、收集机构、弹射组件等任务执行机构时，可以直接在框架顶面与型材槽位上固定，不需要额外改动行走驱动部分的原有结构。

　　轮体本身采用辊子周向排布的全向轮结构，轮缘的小辊子轴线与轮体主轴呈设定夹角，地面接触时辊子可以自由滚动，分解掉非行进方向的摩擦阻力，这也是全向移动能力的基础。设计时轮组的安装间距经过匹配，前后轮距、左右轮宽的比例兼顾了高速行走的稳定性与全向动作的灵活性，既不会因为底盘过窄导致急转向时侧倾，也不会因为宽度过大丢失横移时的通过性。摆臂的铰接点位置经过重心匹配，整机上部加载任务机构之后，整体重心落在四个轮组的支撑区域中心，加减速过程中俯仰姿态波动很小，高速启停时不会出现抬头或者点头的情况。

　　从建模落地的角度看，整个总成的装配关系完全按照实际机加工与装配逻辑搭建，铰接处的配合间隙、紧固件的安装空间、轮体转动的全行程干涉检查都已完成，浮动悬挂在上下极限位置时，轮体、摆臂与外围框体之间都预留了足够的安全间隙，不存在运动干涉风险。框架的模块化拆分也很合理，防护外框、中部安装梁、轮组摆臂、驱动元件各自为独立子装配，设计迭代时可以单独修改某一部分的参数，比如更换更大直径的轮体、调整悬挂弹力、加长底盘尺寸，都不需要重构整个底盘的装配体系，对于同类型竞技移动机器人的衍生开发有很高的参考价值，同样的全向浮动驱动逻辑也可以平移到仓储巡检AGV、轻型转运小车这类需要在狭窄空间灵活移动的工业设备上。
