迷彩拼装玩具直升机外观结构设计

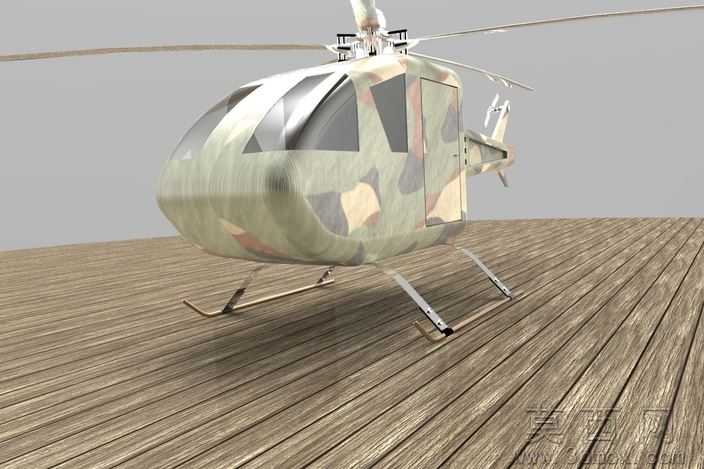

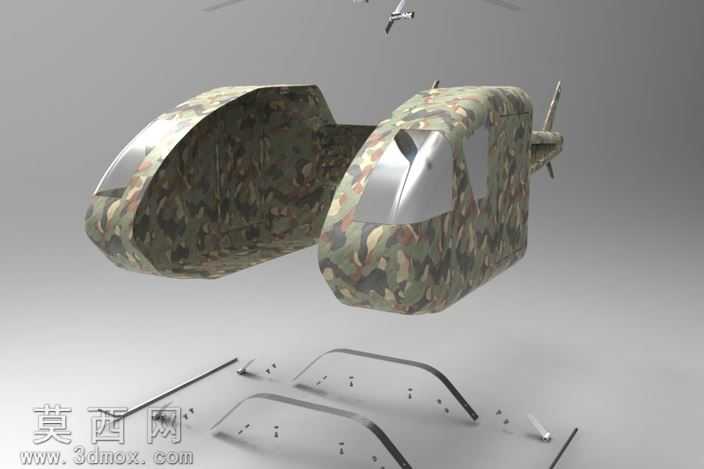

本作品为迷彩风格拼装玩具直升机的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先以真实轻型直升机的气动轮廓为参考，提炼适配玩具生产的简化曲面线条，对机头弧形风挡、机身舱段、尾梁延伸段分别进行独立草图绘制，通过放样、曲面缝合命令生成顺滑的整体外轮廓，避免尖锐棱角以符合玩具安全设计规范。材质渲染阶段针对迷彩涂装做分层处理，基底采用哑光ABS工程塑料材质，叠加不规则丛林迷彩色块纹理，调整色块边缘的羽化参数还原真实迷彩印刷的质感，风挡区域设置半透明聚碳酸酯材质，添加轻微反光与折射参数模拟真实座舱玻璃的视觉效果，金属质感的尾桨轴、起落架连接件则调整金属粗糙度参数，区分塑料主体与金属配件的材质差异。结构设计上采用模块化拆分思路，将机身分为左右对称的两个半壳，预留卡扣连接位与螺丝柱位置，无需额外粘接即可完成拼装，同时在机身内部预留配重块安装腔、旋翼传动组件的安装空间，兼顾静态展示与动态玩耍的结构需求；旋翼部分做简化设计，保留主旋翼与尾桨的造型特征，将旋翼与转轴的连接结构设计为可转动配合，还原直升机旋翼可旋转的经典特征。设计过程中充分考虑玩具的开模可行性，所有结构拔模角度统一设置为1.5度，避免出现倒扣结构无法脱模的问题，壁厚均匀控制在2mm，既保证玩具结构强度，也适配注塑生产的工艺要求，整体造型在还原军事直升机辨识度的同时，做了适合儿童握持的圆角处理，兼顾仿真度与玩具的实用属性。
