DN36镀锌波纹非金属柔性导管

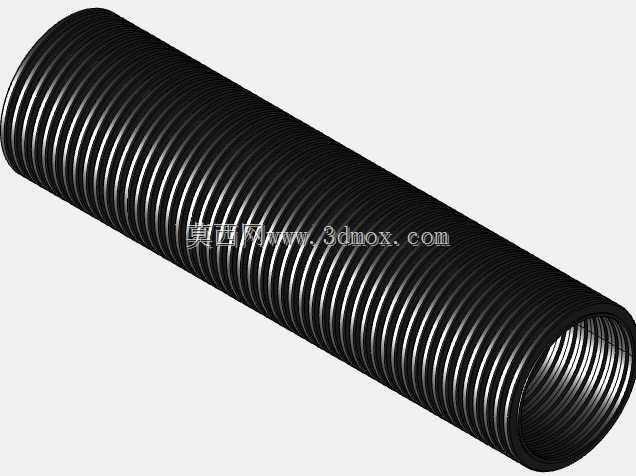

　　这款DN36规格的波纹柔性导管，在现场管路布设里属于很常见的补偿类连接件，日常做设备管线排布时，但凡遇到两端硬管接口存在小幅错位、设备运行带振动、或者管路需要随检修动作小范围偏移的工况，这类带连续环形波纹的软管都能派上用场。不同于光面硬管完全刚性的连接状态，整根导管通体轧制出等距排布的环形波纹褶皱，每一圈波纹都相当于一处可微量形变的柔性节，轴向可以小幅度伸缩，径向也能承受一定角度的偏摆，两端对接硬管的时候，不用强行掰动硬管来对齐法兰或者接头孔位，靠导管自身的形变就能消化安装时的累计公差，现场装配的容错率要比硬连接高很多。

　　从使用场景来看，这类导管在电气配套、暖通给排水、小型工业设备的管路系统里都有大量应用：电气柜进出线处用它做线缆防护套管，可以避免线缆被金属柜边的锐边割破绝缘层，设备运行产生的振动也不会直接拉扯线缆接头；给排水或者低压流体管路里，它可以串接在泵体出口和固定管路之间，泵运转时的脉动振动会被波纹段逐层吸收，不会顺着硬管传递到整条管廊，大幅降低管路接头因为长期振动出现松脱渗漏的概率。这款导管做了镀锌表面处理，表层的镀锌层可以在普通室内工况下抵御潮气、少量凝露带来的锈蚀，相比普通无防护的金属波纹管，在车间、地下管廊这类湿度偏高的环境里使用寿命更长，外层的镀层也能避免波纹缝隙里积存杂尘后出现锈层卡滞，保证波纹段长期保持可活动的柔性状态。

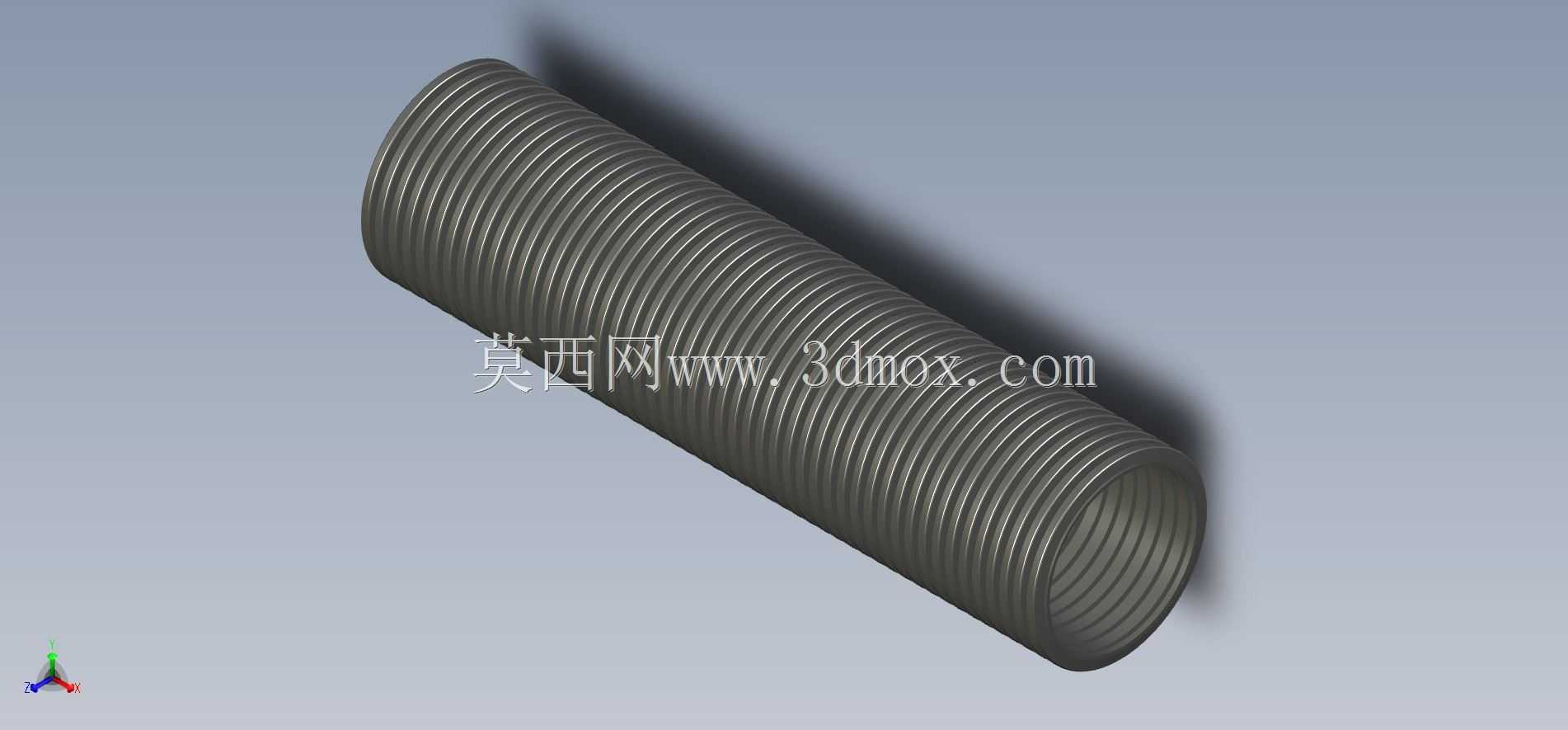

　　做三维结构设计的时候，这款导管的建模逻辑和硬管零件有明显区别：不能直接拉伸生成等径直筒，需要先绘制出单圈波纹的轴向截面轮廓——也就是波峰、波谷交替的圆弧过渡齿形，再沿导管的中心轴线做螺旋或者环形阵列，保证每一圈波纹的螺距、波高完全一致，波峰和波谷之间的过渡圆角要做足，不能出现尖锐棱边，实际加工时是用薄壁管坯通过滚压成型轧制出波纹，尖锐转角处会出现应力集中，弯折的时候很容易从棱边位置开裂。导管的公称通径为DN36，对应的内径通流截面可以满足对应规格线缆穿设或者低压流体输送的通径要求，外壁因为波纹凸起，整体最大外径会比同通径的光面硬管稍大，做布局干涉检查的时候不能直接按公称通径设置碰撞检测阈值，要把波峰的外凸尺寸算进安装边界里。

　　安装边界这块需要特别注意：导管两端预留的对接段要保持足够的平直长度，不能让波纹段直接抵在接头锁紧位置，否则接头卡箍压紧的时候会把波纹压变形，既没法实现密封，也会破坏端部的波纹结构。布设走管的时候，导管的弯曲半径不能小于产品允许的最小动态弯曲值，虽然波纹结构允许偏摆，但如果弯折角度过大，相邻两圈波纹会互相挤压贴死，不仅失去柔性补偿能力，弯折位置的管壁还会因为反复折动出现疲劳断裂。轴向方向也不能把导管强行拉长到极限长度再固定，要预留出一定的压缩余量，设备运行升温时管路受热伸长，多余的伸长量可以被波纹段压缩吸收，要是安装时已经把导管拉到最长，后续热胀没有补偿空间，就会对两端接头产生很大的轴向推力，甚至把接头顶脱。

　　结构设计阶段把这款导管的三维模型调入整机装配时，可以先模拟两端连接点的相对位移：比如设备底座加减振垫之后，运行时的振动位移量、管路热胀冷缩的轴向伸缩量，都可以通过在三维软件里拖动两端接口来验证导管的形变范围，确认在最大偏移量下，导管的波纹不会出现过度拉伸、挤压或者和周边其他管线、设备钣金件发生摩擦干涉。和硬管搭配做管路系统时，这款柔性导管一般布置在振动源和固定管路的衔接位置，不用整段管路都用软管，既控制成本，也能让柔性补偿的作用集中在最需要消错位、隔振动的节点。波纹的螺距设计也经过实际工况验证，螺距过小会让整根导管的刚性偏大，柔性不足，补偿错位的能力变弱；螺距过大则会让导管整体太软，通流体或者穿线之后容易出现自重下垂，相邻波纹之间的支撑力不足，长期使用后弯折位置容易出现永久变形，等距均匀的波纹排布刚好在柔性和结构刚性之间取得平衡，既能满足位移补偿需求，也能保持管路布设后的形态稳定。
