防水型智能车载电池充电器结构设计

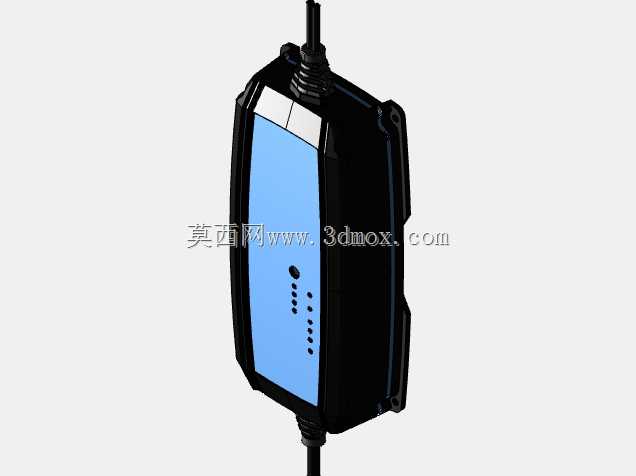

　　户外移动供电与车载辅电系统在近年的工程配套里，对充电环节的防护等级、适配能力和安装灵活性提出了很具体的要求。这款面向12V蓄电池组的智能充电装置，采用竖置长条形壳体布局，主体外壳以黑色工程塑料为基底，正面设置大面积蓝色功能面板，面板上排布状态指示点位，上下两端引出线缆接口，整体轮廓做了边角钝化与侧向加强筋处理，既适配舱壁挂装，也能在设备舱内通过支架固定。

　　从实际使用场景看，这类充电器常部署在旅居车底盘电气舱、小型船艇供电柜、户外露营储能箱、工地临时直流电源站以及离型光伏储能小系统中。安装位置往往不是洁净干燥的室内机柜：车辆行驶会带来持续振动，船艇环境存在盐雾与溅水，户外机柜还要承受温差循环和粉尘侵入。因此壳体在分型面、出线口和按键区域都按防溅水思路进行结构处理，接线部位采用带锁紧纹理的软质护套，线缆从壳体轴向引出，减少侧向拉扯时对接线端子的弯矩。

　　充电功能的核心在于对不同12V电池体系的兼容。装置可配合铅酸、凝胶、AGM以及锂离子等常见电池类型使用，通过蓝牙接口与移动端建立连接后，运维人员不必拆开外壳，即可在手机端完成充电电压、电流曲线、电池类型和低功耗模式的配置。对于长期停放的车辆或季节性使用的船艇，电池容易因自放电进入深度亏电状态，设备内置的多阶段充电算法能够先进行微弱唤醒，再按恢复、 bulk 充电、吸收、浮充等阶段逐步推进，避免大电流直接灌入老化电池造成发热。

　　热管理在密闭防水外壳中是结构设计的重点。装置内部功率器件沿壳体侧壁布置，通过导热路径把热量传递到外侧塑料壳体与背部散热面，依靠自然对流完成冷却；在低温环境下，充电曲线会自动限制初始电流，待电池温度条件允许后再提升输出；高温环境中则通过降额控制功率器件温升。这种不依赖风扇的冷却方式，避免了开孔带来的防尘防水短板，也降低了长期运行时风扇失效的维护概率。

　　外形与安装边界方面，竖置窄体造型占用的柜内安装面较小，背部预留挂装孔位，侧向轮廓的凸起棱边既增强壳体刚性，也在多台并排安装时形成自然散热间隙。上下出线的方式适合垂直走线，线缆弯曲半径应在装配时预留充足空间，避免护套根部长期处于弯折疲劳状态。面板指示灯以点阵形式呈现充电阶段、故障与蓝牙连接状态，即使在强光下也能快速判断运行工况。

　　从三维建模角度拆解，该装置可分为前后壳组件、密封胶条、蓝色面板贴膜、指示灯导光柱、内部电路板、功率散热块、端部线缆护套和挂装支架等子件。建模时需重点控制壳体壁厚均匀性、卡扣装配间隙、螺丝柱深度以及密封圈压缩量；出线护套与壳体之间的配合要兼顾防水和线缆抗拉，端部螺纹锁紧结构应在模型中体现完整牙型与密封面。对于电气集成设计者，该结构也提供了一个典型参考：在有限体积内平衡防护、散热、人机交互与多电池适配，使充电装置能够稳定服务于移动和离网供电场景。
