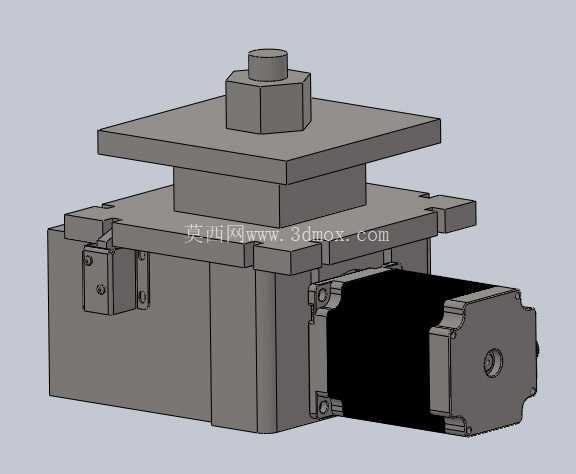

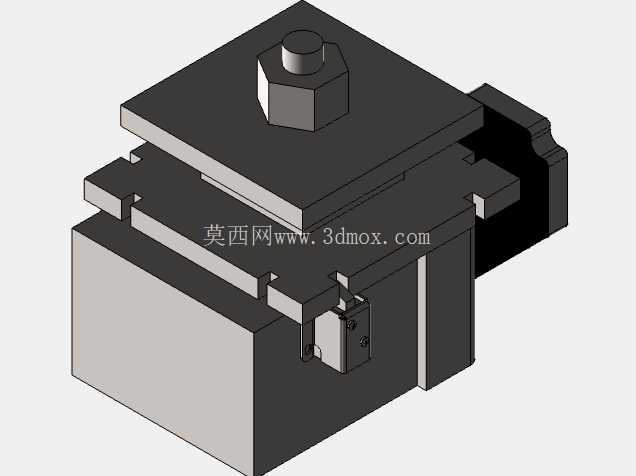

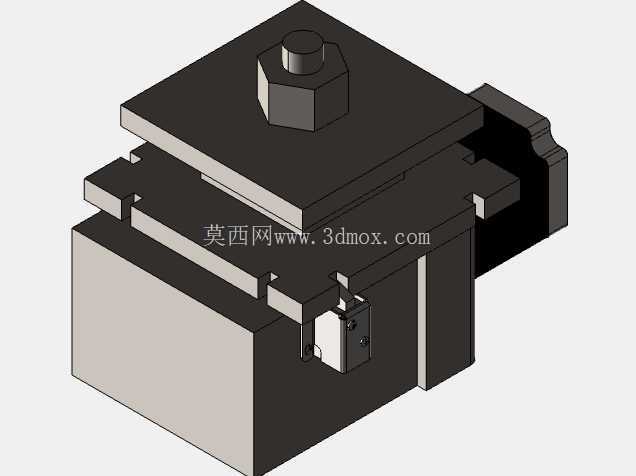

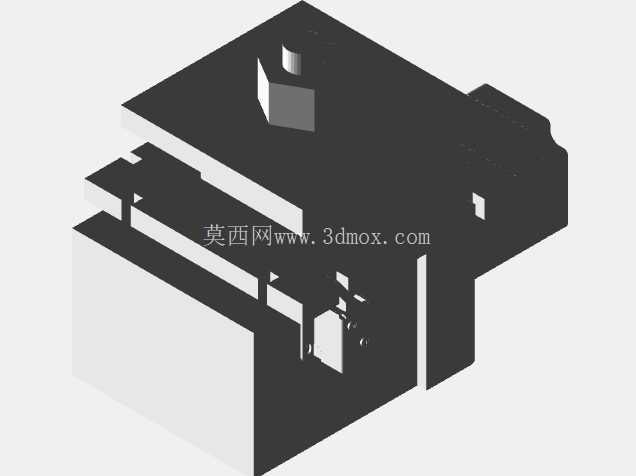

在小型数控车床的改造与DIY搭建场景中,刀架作为直接承担刀具装夹、换刀动作的核心功能部件,其结构可靠性、换刀定位精度直接决定了零件加工的尺寸一致性与工序切换效率。这款四工位电动刀架的设计,完全适配桌面级小型数控车床的安装空间,区别于传统液压刀架的复杂管路布局,采用步进电机作为动力输出单元,搭配两组硒锁机构完成工位锁紧,整体结构紧凑,不需要额外配置液压站,非常适合教学实训场景、个人DIY数控设备以及小型零件批量加工的轻型车床使用。

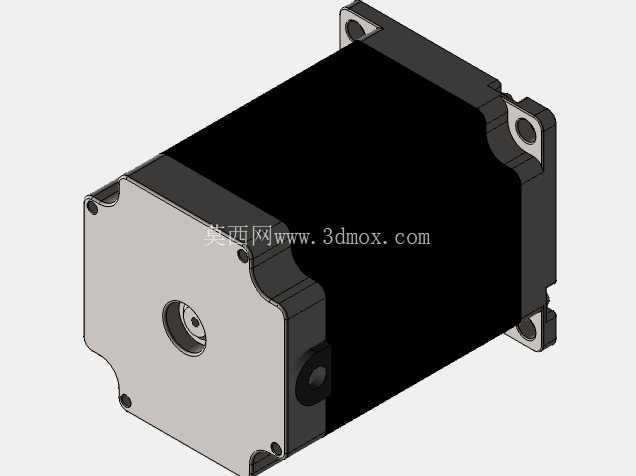

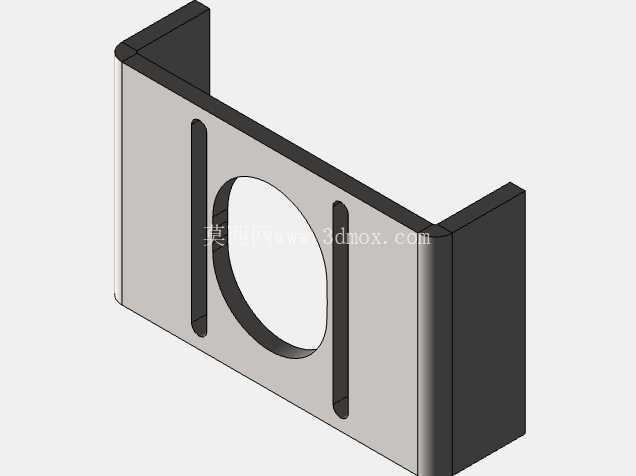

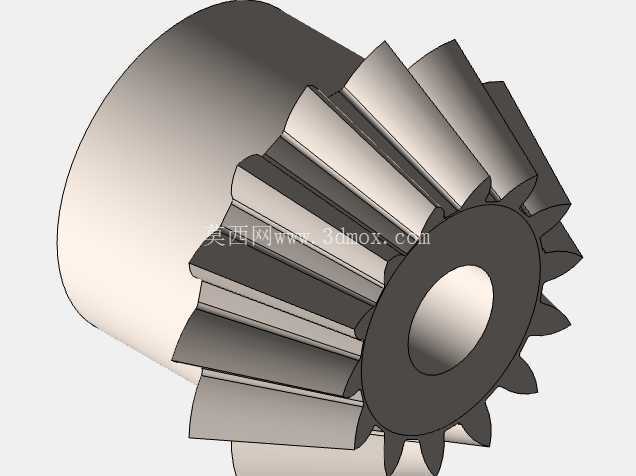

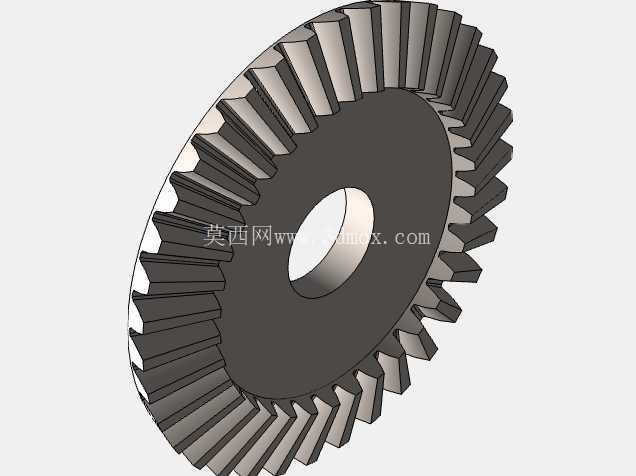

从实际加工场景的需求出发,这款刀架预设了四个独立的刀具装夹工位,可同时装夹外圆车刀、端面车刀、切断刀、内孔车刀四种常用加工刀具,能够覆盖常规轴类、盘类零件的全工序加工需求,不需要在加工过程中手动拆装更换刀具,大幅减少工序间的辅助停机时间。动力端采用标准57系列步进电机直连驱动,电机输出轴通过内部的减速齿轮组传递扭矩,驱动上部刀盘完成抬升、旋转、下降的整套换刀动作,齿轮组的传动比经过匹配计算,既保证刀盘旋转时的扭矩足够克服摩擦阻力,又能控制换刀转速在合理区间,避免转速过快导致的工位过冲问题。

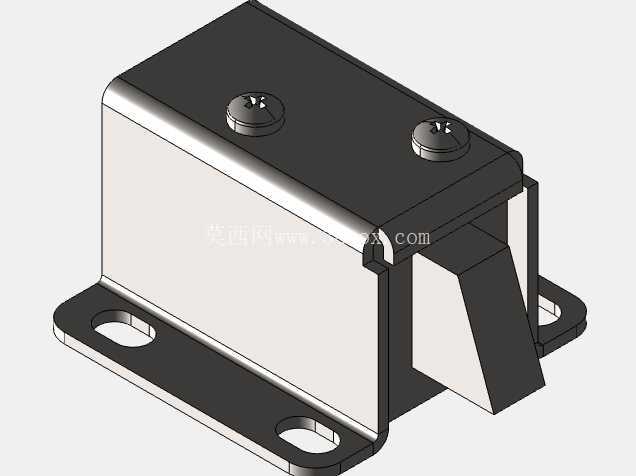

锁紧机构的设计是这款刀架保障加工刚性的核心,区别于常规电动刀架的单齿盘锁紧结构,这里采用两组对称布置的硒锁机构,在刀盘旋转到位下降后,两个锁销会同步插入刀盘底座对应的定位孔内,完成周向与轴向的双重锁紧,锁紧力足够承受常规钢件、铝件车削过程中的切削冲击力,避免加工过程中出现刀盘移位、让刀的问题。刀盘上部的刀具安装面采用标准的刀架装夹尺寸,可兼容市面上常规的20方、16方车刀,不需要额外制作过渡刀套,刀具装夹时通过侧面的压紧螺丝固定,装夹调整方便,对刀操作和普通卧式车床刀架逻辑一致,降低了操作人员的学习成本。

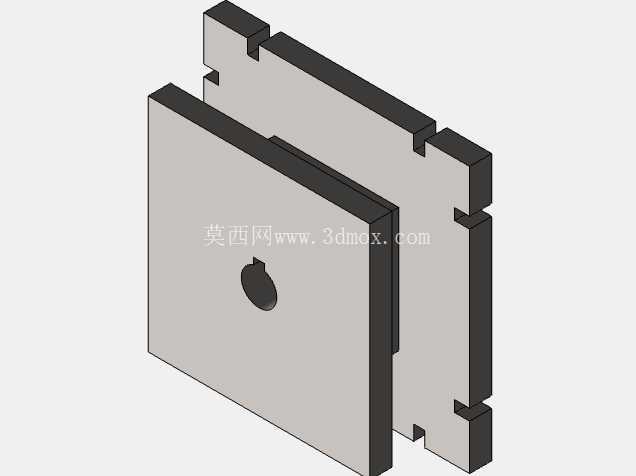

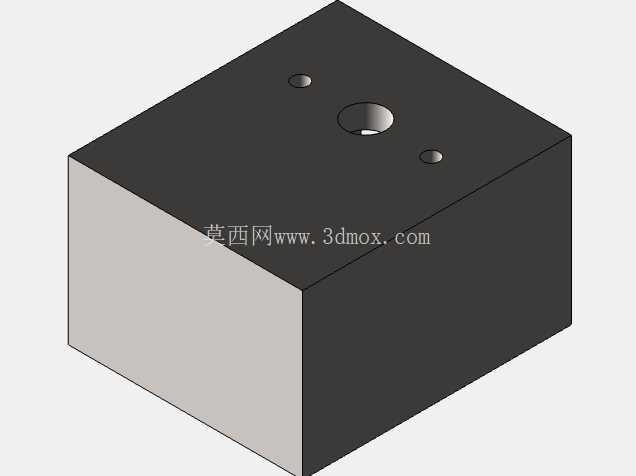

安装边界方面,这款刀架的底座采用方形安装法兰设计,安装孔位按照小型车床的中拖板安装尺寸预留,可直接替换原有普通车床的手动四工位刀架,不需要对中拖板进行额外的打孔改造,安装时只需要保证刀架安装面与车床主轴轴线的平行度、垂直度在公差范围内,即可保证加工精度。整体外形高度控制在合理范围,不会因为刀架过高导致刀具装夹后中心高偏差过大,上部刀盘的旋转半径经过校核,换刀旋转过程中不会与车床卡盘、尾座等部件发生运动干涉,适配最大回转直径200-300mm的桌面级数控车床。

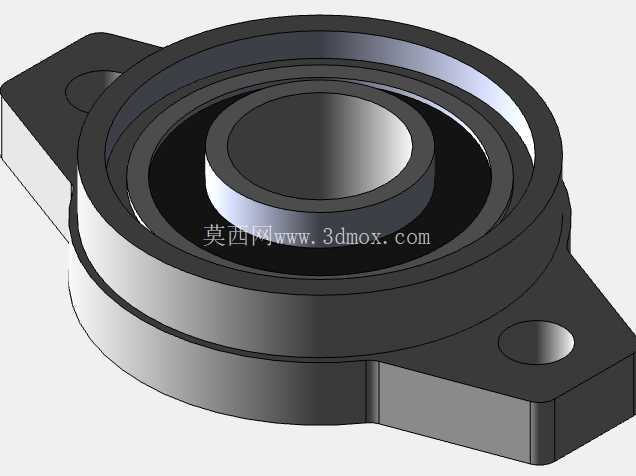

从设计思路上看,这款刀架没有追求过多的工位数,而是聚焦小型车床最常用的四个加工工位,在有限的体积内尽可能提升结构刚性与换刀可靠性,内部的传动齿轮采用直齿圆柱齿轮设计,加工难度低,后期维护更换方便,所有的轴承安装位都预留了标准轴承的安装公差,可选用常规的深沟球轴承完成转动副的支撑,采购替换成本低。控制逻辑上可兼容常规的数控系统换刀指令,也可搭配arduino、stm32等开源控制板实现自定义换刀逻辑,非常适合数控教学、设备改装的场景使用,刀架的所有外露部件都做了倒角处理,没有尖锐的凸起结构,避免操作过程中发生磕碰划伤,接线端设置在电机侧的防护盒内,可阻挡加工过程中的切削液、铁屑进入接线部位,降低电路故障的概率。
在实际使用过程中,这款刀架的换刀动作流程经过优化,电机收到换刀信号后先驱动刀盘抬升,脱离锁紧定位面,随后按照设定的方向旋转到目标工位,到位后电机反转带动刀盘下降,同时触发硒锁机构完成锁紧,整个换刀过程可在2秒内完成,重复定位精度可控制在0.01mm以内,能够满足常规零件的加工精度要求。刀架的密封结构采用简单的缝隙密封加密封圈设计,可有效阻挡车削过程中的铁屑、切削液进入刀架内部,减少内部传动部件的磨损,日常维护只需要定期在齿轮部位添加润滑脂即可,不需要复杂的保养流程。
