台式电脑主机轴流散热风扇结构

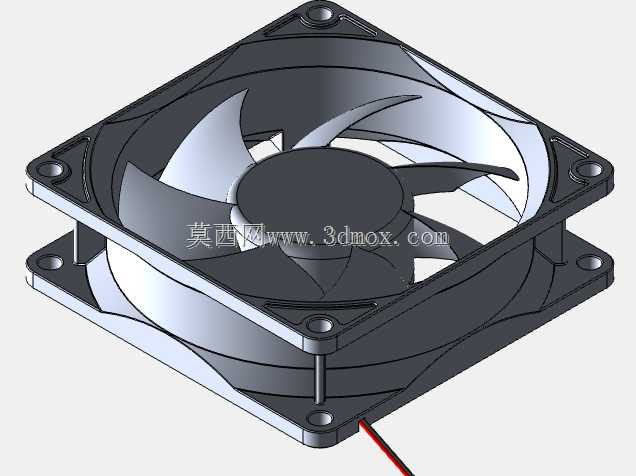

　　该结构对应台式计算机内部最常见的方形轴流冷却风扇，主要服务于机箱通风、CPU散热器强制风冷、电源模块排风以及小型工控机柜内部空气循环等场景。实际装机时，风扇并不单独决定散热能力，而是与散热器鳍片、机箱进出风口、防尘网和内部风道共同构成热管理链路；模型把外框、叶轮、中心轮毂、四角安装柱、边角螺钉孔和出线位置完整表达，便于在整机布局阶段校核干涉、风向和维护空间。

　　从功能上看，这类风扇通过叶轮旋转推动空气沿轴向流动。使用中可按设备热负荷选择吸入或吹出布置：吸入式通常将外部较冷空气导向发热组件，吹出式则把机柜内部热空气迅速排走。方形外框的价值在于能够贴近机箱面板或散热器安装，减少边缘漏风；四角开孔提供稳定约束，避免运行振动传递到薄板后产生噪声。中心轮毂覆盖电机区域，叶片从轮毂向外框平滑延伸，叶尖与框体内壁保留小间隙，既保证转动安全，也限制回流损失。

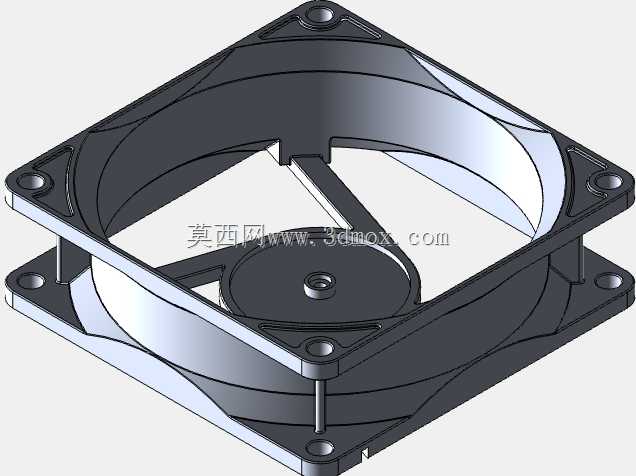

　　结构设计时，外框四角采用带通孔的加厚凸台，这是整机装配的主要受力边界。螺钉穿过孔位后与机箱或散热器支架连接，凸台背面需要预留螺母、防震胶钉或螺丝刀操作空间。框体侧面的高度决定风扇在密集硬件之间的占用厚度，选型时不能只看平面长宽，还要确认与内存条、显卡、线缆、水冷管和硬盘架之间的间隙。模型中出线从框体边缘引出，布线时应让线缆远离叶片旋转区域，并在主板或电源端保留适度弯折半径，防止长期振动后线材贴近扇叶。

　　叶轮部分采用多叶片轴流形式，叶片前缘、后缘和曲面扭转关系直接影响风量、风压与噪声表现。面向三维建模时，可先建立旋转轴线和轮毂基准，再按不同半径截面绘制叶型并放样成叶片，最后通过圆周阵列得到完整叶轮。外框内部应体现承托电机的中心区域以及连接外框的支撑结构；支撑筋数量、角度和厚度会影响气流导向，也可能改变通过频率噪声。若用于进一步工程分析，可在叶片表面、框体圆角和安装孔周围保留合理特征，以便后续划分网格、开展流场或模态校核。

　　安装边界方面，方形框体适合标准机箱风扇位，四角孔距是互换设计的关键。装配时需要同时检查三个方向：平面上不能与周边元件重叠，厚度方向不能顶住侧板或散热器，轴向进出风侧不能被线缆、防尘棉或密集鳍片完全遮挡。风扇与散热器配合时，框体平面应尽量贴合鳍片或支架，缝隙过大容易形成旁通气流；与机箱面板配合时，还需考虑防尘网阻力对进风量的影响。对于工控柜、服务器盒或小型电源箱，该类结构也可作为通用风冷模块使用，但要根据环境温度、灰尘量和持续运行要求调整轴承形式、转速区间及冗余布置。

　　从建模表达角度看，该作品适合用于电子设备结构设计教学、机箱装配演练和风冷系统布局参考。外观上黑色塑料件的分模感、边角圆角、螺钉沉孔和叶片曲面都得到了清晰呈现；工程使用时还应补充材料、转速、风量曲线、接线定义和安装公差等信息。整体结构不复杂，但对尺寸边界、旋转空间、气流方向和振动安装的要求很典型，是计算机热设计与小型电子设备冷却布局中不可忽视的基础部件。
