面板式5.5×2.1直流电源插座结构

　　这类面板安装式直流电源插座，在小型电子设备、实验仪器、工控盒体、LED驱动模块、桌面电源适配器和自制电控装置中使用频率很高。它承担外部直流电源向设备内部供电的入口功能，常见配合5.5mm外径、2.1mm内针的DC插头使用。结构上采用前端圆筒插孔、中部六角锁紧螺母、后端插针端子的组合形式，既可以从设备面板外侧插入安装，也能通过螺母在面板内侧压紧固定，适合钣金外壳、塑料壳体、3D打印面板以及铝合金机箱的开孔装配。

　　从实际选型角度看，插座的核心边界在于面板开孔直径、安装厚度、插头插入深度和后端焊接空间。前端圆形筒体需要穿过面板预留孔，六角法兰贴靠面板外侧，螺纹段延伸到面板内侧，再由六角螺母锁紧。该方式定位直接，装配后插座不易旋转，插拔插头时受力主要由法兰和螺母承担，而不是完全依赖焊点。对于经常拔插电源的设备，这种固定方式比单纯靠引脚卡在PCB上的插座更可靠，也能减少焊盘受侧向力撕裂的风险。

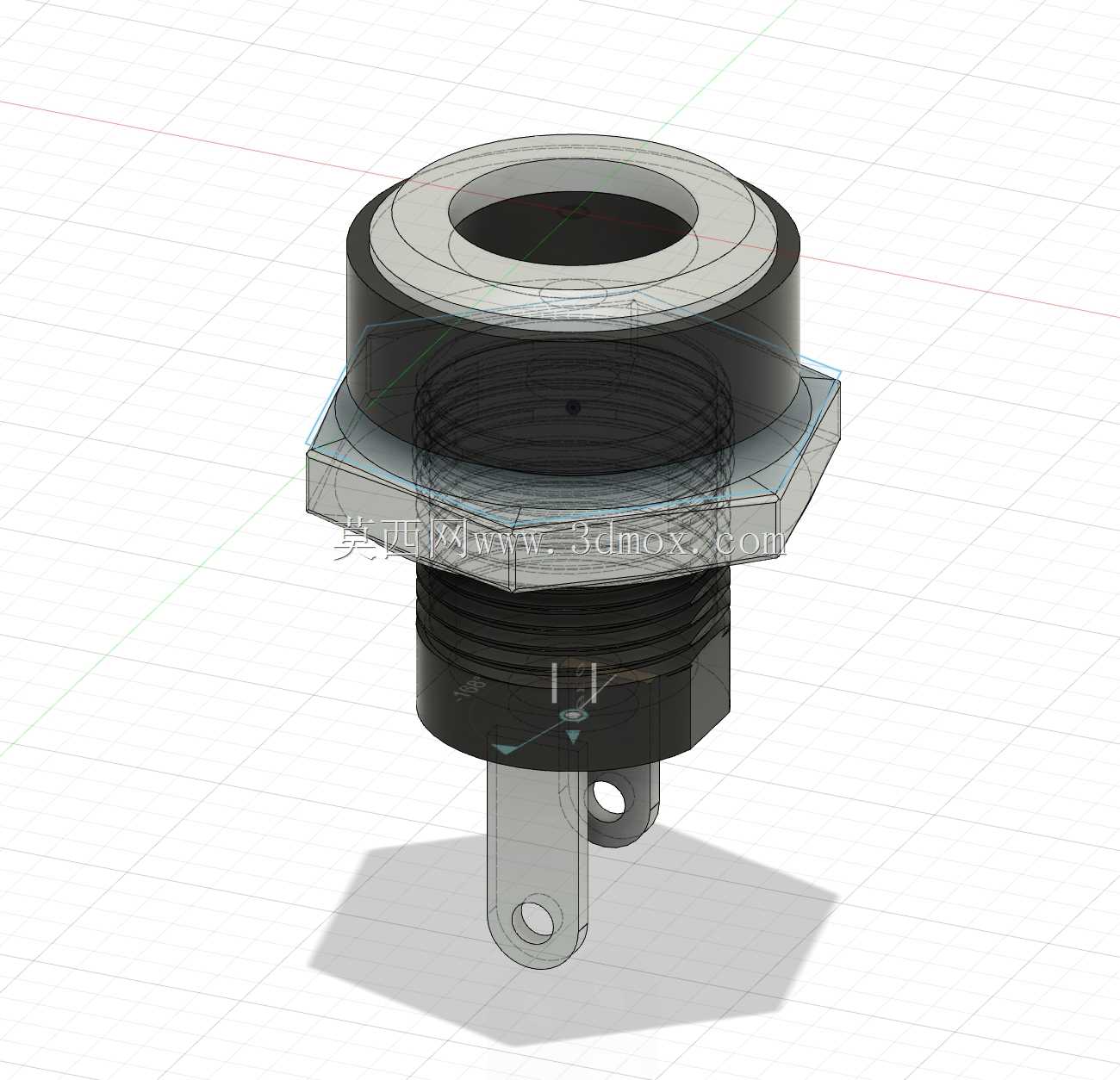

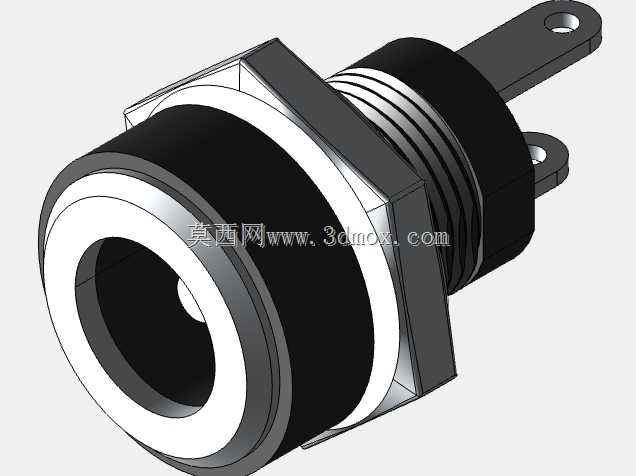

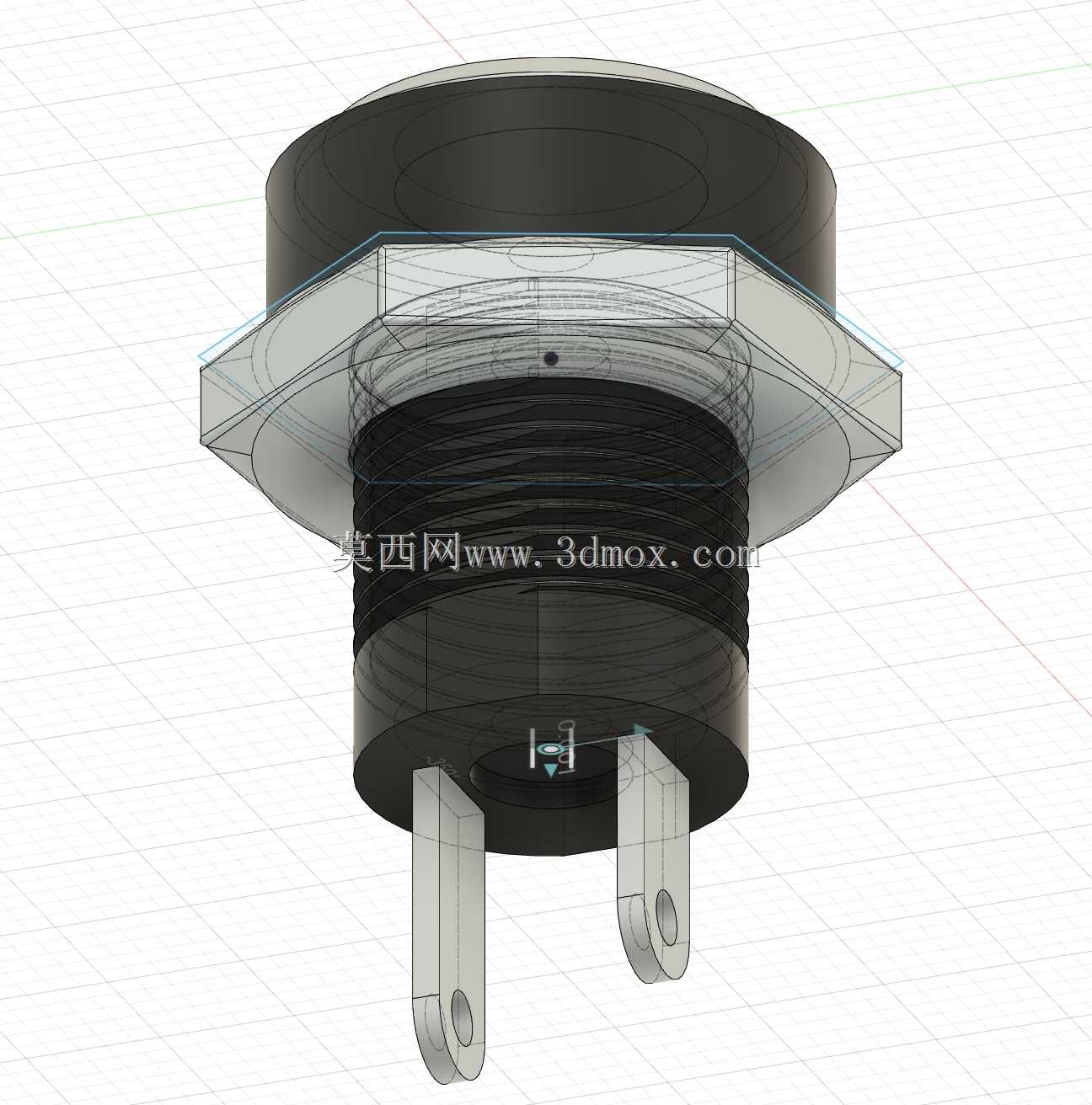

　　模型中可以看到插座主体由绝缘基座、金属接触筒、中心弹片或内孔接触件、安装螺纹、六角法兰以及两个直插端子构成。外部插头插入后，外圈金属筒通常与电源负极或地端连接，中心接触件与正极连接；具体极性需结合电路设计确认。金属外壳部分除了导电接触，还起到导向和抗磨作用，绝缘基座将内外导体隔开，并维持插针间距。后端两个引脚适合波峰焊、手工焊或直接连线，引脚伸出方向与插座轴线垂直，便于在设备内部预留走线和焊接操作空间。

　　设计机箱面板时，不能只按筒体名义外径开孔，还要考虑零件公差、涂装厚度、塑料毛刺以及装配间隙。开孔过小会造成插座压装困难，甚至挤裂塑料基座；开孔过大则螺母锁紧后插座可能晃动，插头对中变差。面板厚度也应落在螺纹段有效长度范围内，过薄的面板需要增加垫圈分散压紧力，过厚则螺母无法完全锁紧。若外壳需要经常移动，建议在插座附近增加应力释放结构，避免电源线拉扯直接作用于焊接端子。

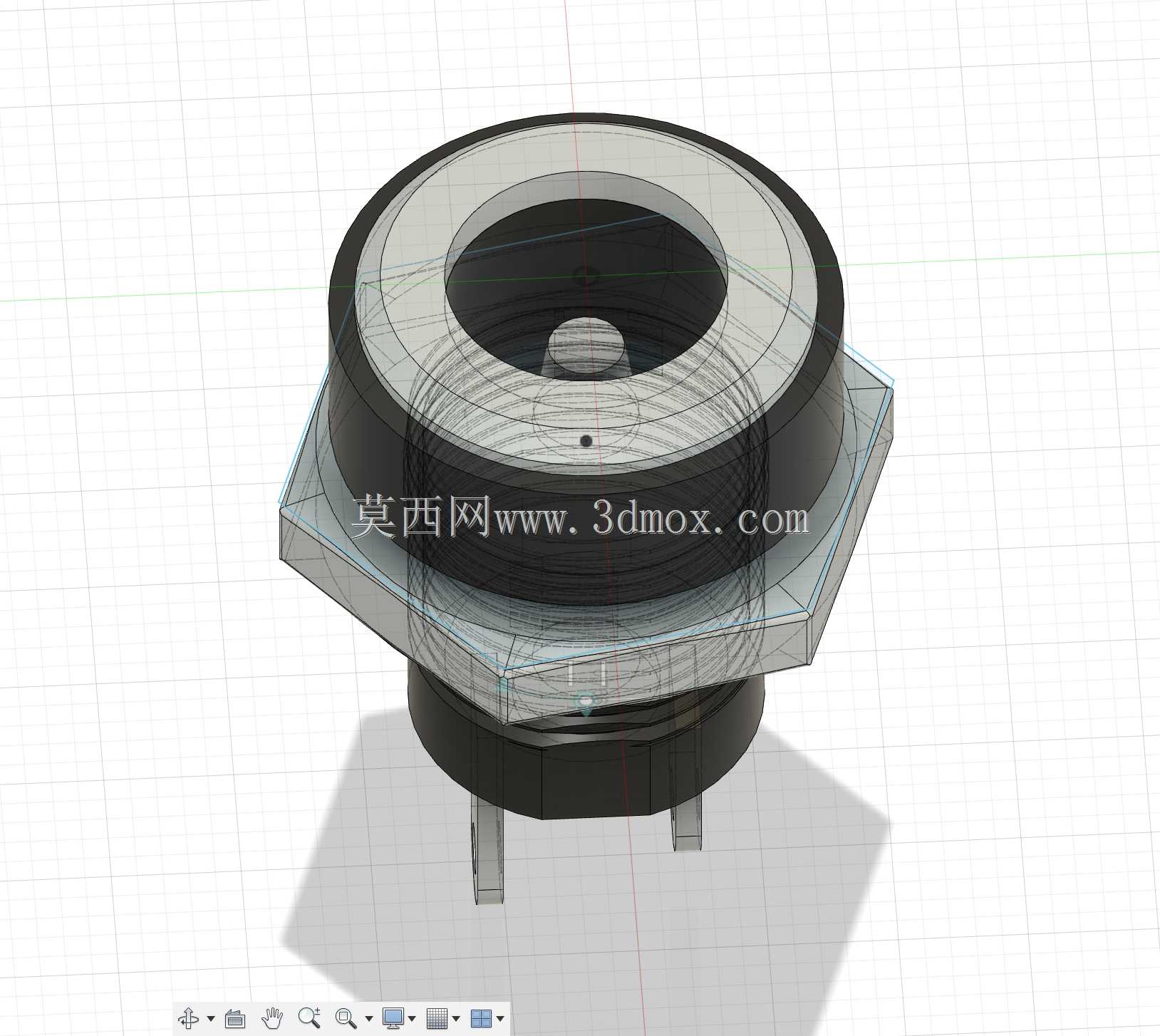

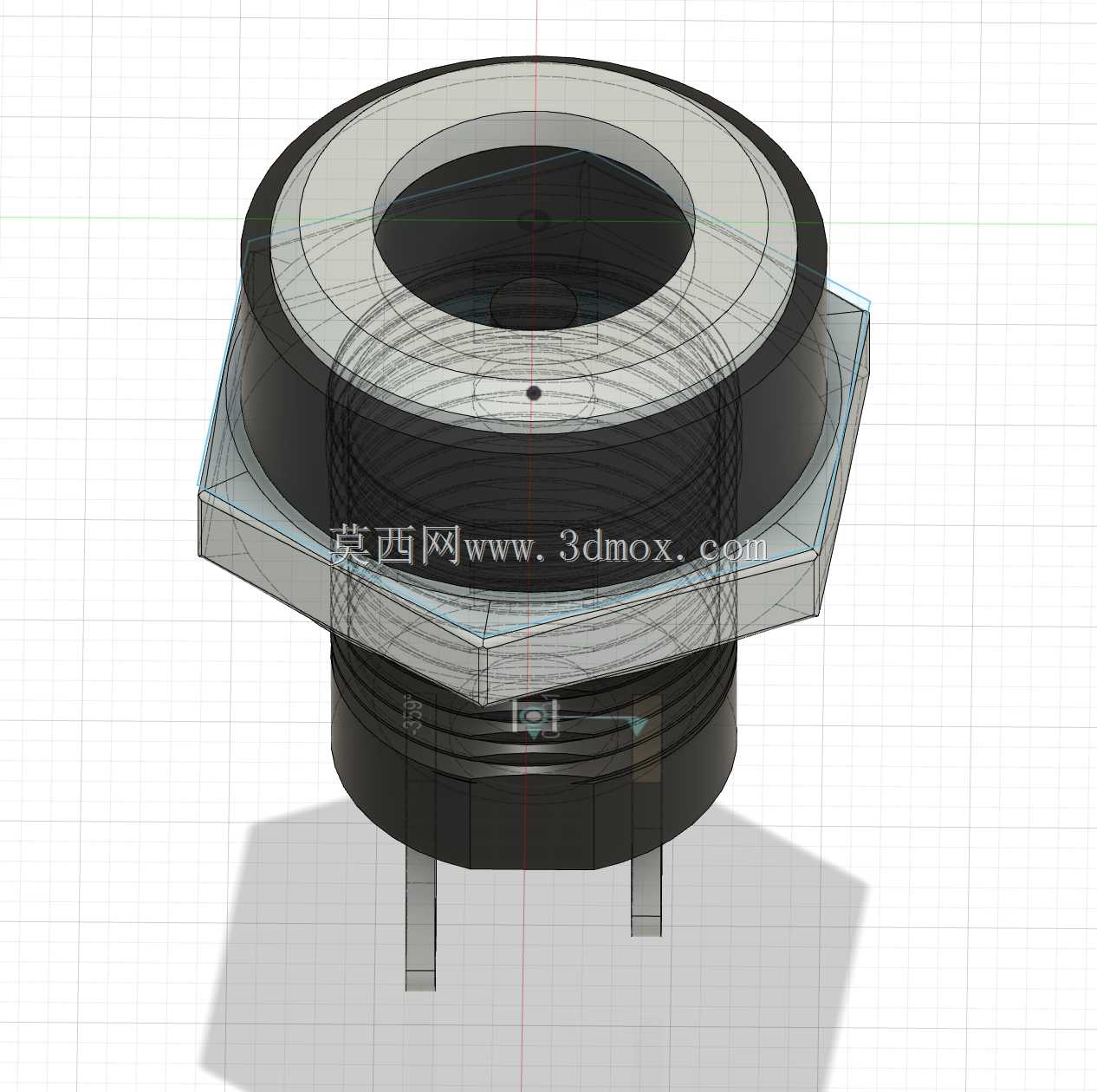

　　三维建模时，圆筒内腔、中心触点、螺纹段和六角螺母是需要重点表达的部位。内腔尺寸决定插头能否顺畅插入，中心接触件的位置决定通电可靠性；螺纹不必在所有方案中做成完整真实牙型，但在干涉检查和装配演示中应保留外径、长度及扳手空间。六角法兰与螺母的外轮廓要留出工具操作距离，若面板周围布置有开关、指示灯或其他接口，应确认插头外壳和手指插拔空间不发生冲突。后端引脚位置需要与PCB孔位或接线区域对应，引脚根部应保留绝缘距离，避免与壳体金属边缘短路。

　　该类插座的应用场景并不局限于成品电源输入。在测试治具中，它可作为快速供电接口；在小型控制器中，可用于外接适配器；在照明和驱动模块中，可作为维护时方便更换电源的连接点。由于插头规格通用性强，设备维护人员不需要专用线缆，现场替换便利。结构设计时还要关注插拔寿命、接触电阻、载流能力和绝缘耐压之间的平衡：接触件需要有适当弹性，保证多次插拔后仍能夹紧插头；绝缘材料要能承受焊接热和日常使用温度；金属表面处理应降低氧化和接触不良概率。

　　从整机布局看，插座宜布置在面板边缘且线缆自然弯曲的一侧，不宜紧贴高发热元件。若设备内部空间狭窄，应在模型中检查插头插入后尾部是否与电容、线束、支架等零件干涉；若采用PCB安装，还要确认插座本体受力是否通过面板固定释放，避免板子承受插拔弯矩。对于金属机箱，插座负极与壳体之间是否连通需要按电气安全和EMC要求决定，必要时通过绝缘垫片隔离。

　　整体而言，该模型适合用于电子设备外壳设计、电源接口布置、装配干涉检查和维修便利性评估。它的结构虽小，却同时涉及面板开孔、螺纹紧固、导电接触、焊接端子、绝缘隔离和人机插拔空间，是机电产品设计中典型而实用的基础连接部件。
