带编码器闭环步进伺服电机三维结构

　　这款带编码器的步进电机主要面向需要位置反馈、低速大扭矩和较高定位可靠性的自动化设备场景。整机采用方形法兰机身布局，前端为输出轴与安装止口，后端集成编码器反馈单元，外壳通过多道加强筋和端盖连接形成封闭结构，既保证定子组件的安装刚性，也为内部转子、轴承和反馈元件提供防护。

　　从实际选型角度看，这类电机常布置在贴装设备、送料机构、小型滑台、包装执行轴、检测工装以及教学实验平台中。普通开环步进系统在负载突变或速度较高时容易出现失步，设备端无法直接判断轴端真实位置；后端编码器可将转子位置实时回传给驱动器，构成闭环控制，使控制系统能够补偿位置偏差，在启停频繁、负载波动或需要堵转检测的工况下更稳定。

　　外形设计上，机座主体为近似方形截面，四角预留安装孔位，前端盖承担轴承定位和输出轴支撑功能，轴伸从端盖中心伸出，便于通过联轴器、同步轮或丝杠螺母机构传递扭矩。建模时需要重点控制法兰安装面、止口圆、轴径、轴伸长度以及安装孔间距之间的相对关系，这些尺寸直接决定电机能否装入设备机架。若用于三维布局，还应预留电机周围的接线空间、联轴器拆装空间和后端编码器维护空间，不能只按机身外包络进行干涉检查。

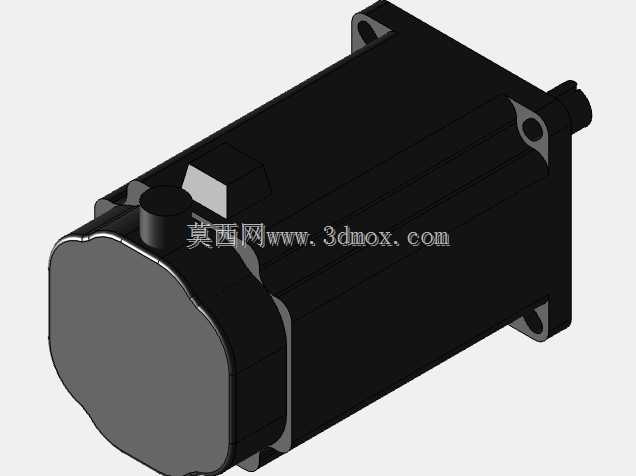

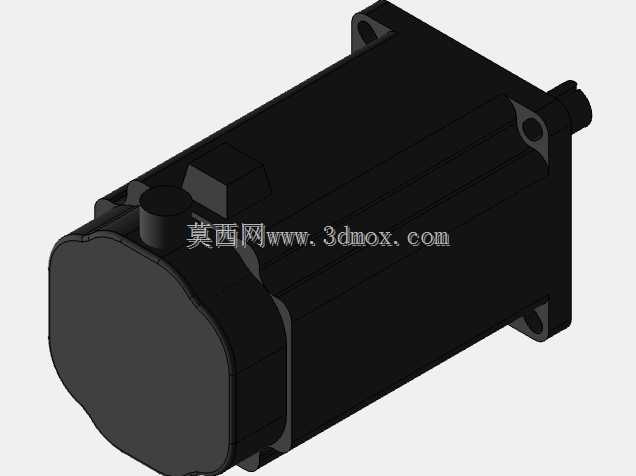

　　机壳表面的纵向筋条并非单纯装饰，它增加了壳体与空气的接触面积，有助于绕组热量向外散发；同时筋条提高了方形机座的抗弯刚度，在皮带张紧或丝杠轴向力作用下，可减少端盖和轴承座的微小变形。后端盖轮廓略大于机身截面，内部容纳编码器码盘、读头和接线转接结构。编码器与电机轴之间需要保持同轴关系，码盘装配偏心、读头间隙偏差或轴向窜动过大，都会影响反馈信号质量，因此结构设计中后端轴承、端盖定位台阶和编码器安装面的同轴度必须统一考虑。

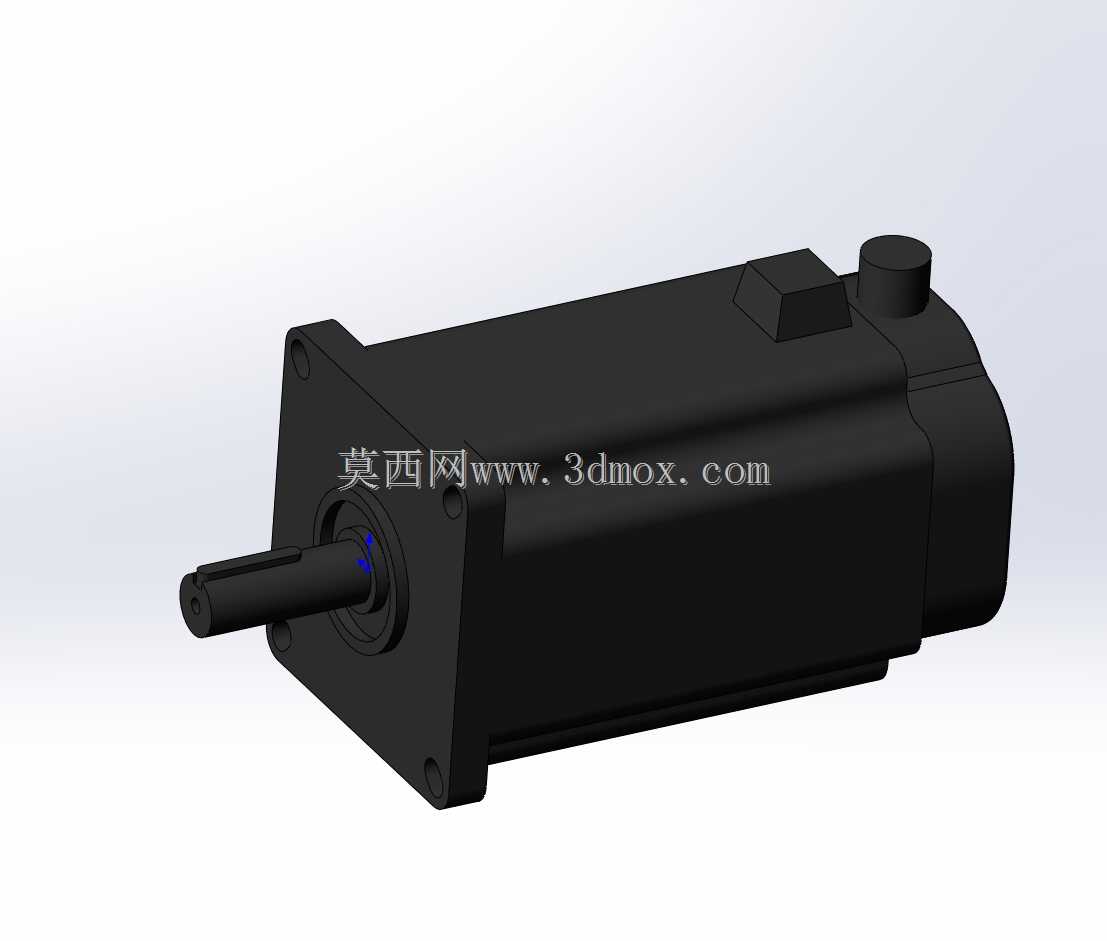

　　输出轴端采用常见圆柱轴形式，适合搭配夹紧式联轴器，也可根据机构需要安装同步带轮。轴肩、键槽或平面加工位置会影响传动件定位，若设备中存在径向悬臂载荷，应尽量让带轮或齿轮靠近前端轴承，避免轴伸过长造成弯曲应力放大。前端盖的安装止口可作为与减速箱、法兰支座或设备面板配合的基准，装配时以止口定心、以端面限位，再通过螺栓锁紧，能够降低电机轴与从动轴之间的不对中风险。

　　电气接线通常从机身侧部或后端引出，模型中对应的连接器区域需要在整机布线时保留插拔半径。闭环步进电机虽然在控制特性上接近伺服系统，但仍保留步进电机高分辨率、低速扭矩直接输出的特点，因此在中低速定位场合可减少减速器依赖；当机构需要更高转速或更小分辨率当量时，也可与行星减速机组合使用，此时应校核电机轴径、法兰止口与减速机输入接口的匹配性。

　　在结构建模流程中，可先建立电机轴心线和前端安装基准，再围绕轴线完成定子筒身、前后端盖、轴承室、输出轴和后端编码器腔体的层级装配。机身四角安装孔应按真实通孔或沉孔表达，方便设备侧板、电机座和张紧机构进行螺栓连接。对于热态运行较关键的设备，还应结合安装面接触面积、环境通风路径和驱动器电流参数评估温升，不能仅依据静态扭矩确定型号。

　　该模型完整呈现了闭环步进电机从机械安装、轴端传动到编码器反馈的主要结构边界，可用于自动化设备总体布局、传动机构干涉检查、电机支座设计以及控制系统教学演示。
