八寸气动越野轮组与镂空轮毂结构

　　这套八寸气动车轮与轮毂结构主要面向小型电动越野平台、山地滑板、遥控重载载具、轻型移动设备以及非道路行走机构的轮组选型与结构校核。轮组采用充气橡胶轮胎配合多辐条镂空轮毂，能够在粗糙铺装路、砂石路、草地、坡道和临时作业场地中承担承载、缓冲、牵引和转向传递任务。与实心小轮相比，气动轮胎通过胎腔气体压缩吸收路面冲击，轮毂则负责把轮胎内圈约束在规定位置，并将地面反力经轴承区域传递到车轴或驱动支架上。

　　从实际使用场景看，这类轮组常见于需要兼顾通过性与轻量化的设备。小型电动载具在越过碎石、接缝、浅坑和不平整地面时，轮胎胎面与侧壁会产生明显变形，若轮辋支撑不足，容易出现胎圈滑移、轮胎摆动或侧向刚度不足；若轮毂过重，又会增加簧下质量，影响加速、制动和悬挂响应。因此该结构在设计上把轮胎的大体积柔性接触区与轮毂的刚性支撑区分开：外部黑色轮胎提供较宽接地面和缓冲行程，内部深色轮辋通过环形胎座、辐条连接和中心轴承座形成传力路径。

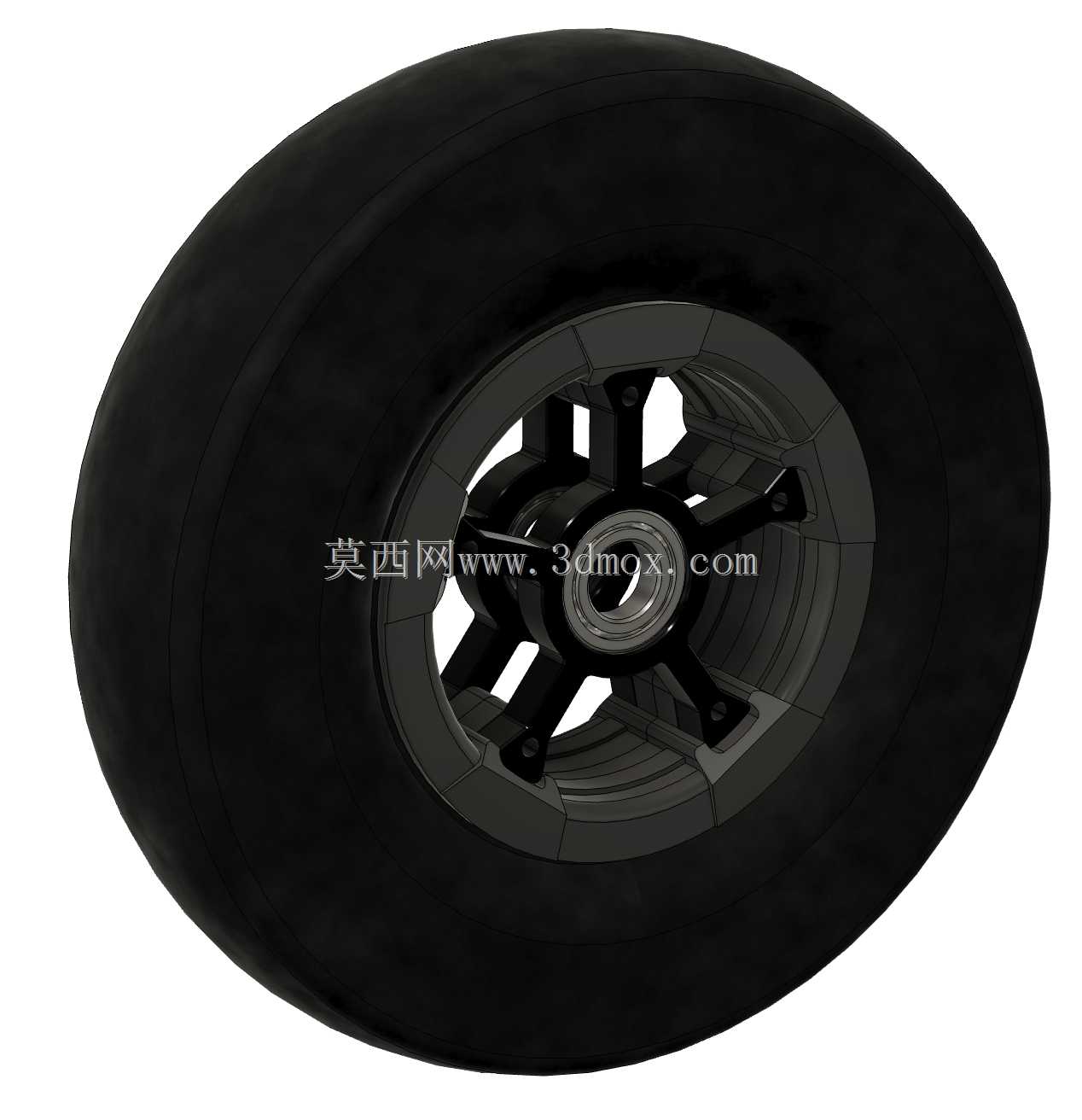

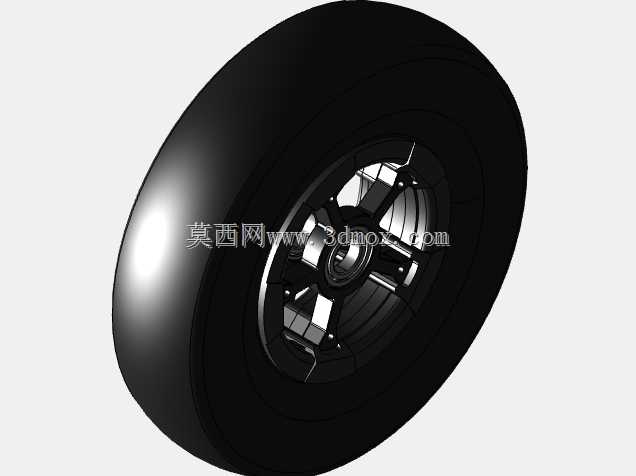

　　轮毂外形采用放射状镂空辐条布局，中心为轴承安装区域，外圈为贴合轮胎胎圈的轮辋环。辐条之间保留较大开口，一方面减少材料占用和整体重量，另一方面便于清理泥沙、观察轮胎与轮辋配合状态，也为刹车盘、链轮、电机端盖或联接法兰留出装配空间。轮辋截面需要兼顾胎圈定位与拆装便利性，胎座直径、唇边高度和过渡圆角直接影响充气后的轮胎保持力。若唇边过浅，轮胎在低气压大侧偏工况下可能脱圈；若唇边过高或过渡过硬，则会增加装胎难度，并可能在胎圈局部形成应力集中。

　　轮胎规格对应200x50车轮，外径约200毫米、断面宽度约50毫米，属于小直径宽断面轮组。该尺寸在紧凑设备中具有明确边界意义：轮组外径决定底盘离地高度和越障能力，胎宽决定接地面积与侧倾稳定性，中心孔和轴承位则决定与支架、轴系或驱动单元的匹配方式。进行整机布置时，不能只核对轮胎外径，还需要预留轮胎受载后的径向变形空间、转向时的侧向摆动间隙，以及紧固件、垫片、轴承外圈和轮辋内侧面之间的安全距离。对于多轮平台，轮组安装距、轮距和转向角限位也应同步检查，避免胎肩与车架或线束发生干涉。

　　结构建模时，轮胎部分应重点表达外胎圆弧、胎面轮廓、侧壁厚度、胎圈包络和内圈充气腔形态；轮毂部分则应保证中心轴承孔、辐条厚度、轮辋环宽、加强圆角和安装孔位的一致性。中心区域通常承受弯矩、径向冲击和扭矩复合作用，辐条与轮辋交接处不宜出现尖锐突变，适合通过连续圆角或局部加厚来降低疲劳风险。若轮组用于驱动轮，还需考虑扭矩传递方式，例如键联接、锁紧螺母、法兰螺栓或电机直接嵌入；若用于从动轮，则应关注轴承同轴度、轴端限位和转动阻力。

　　气动轮的优势在于接地柔和、抓地面积大、冲击噪声低，适合对振动敏感或路面条件不稳定的轻型设备。但其胎压、胎圈配合和轮辋强度必须匹配载荷。低胎压能提升吸振和贴地能力，却会增大轮胎蠕动和转向阻力；高胎压可降低滚动阻力，但缓冲效果下降，胎圈与轮辋承受的冲击更集中。轮毂镂空设计虽然有利于减重，却不能削弱轮辋环的径向刚度，否则充气后可能出现圆度偏差，导致整车高速行驶时跳动。

　　在装配边界上，轮胎装入轮辋后应保证两侧胎圈均匀落座，中心轴承座与轮辋旋转轴线同轴，辐条受力方向与车轴载荷路径一致。若设备需要在潮湿、泥沙或粉尘环境中运行，中心轴承区域还应配合密封件、轴套或端盖进行防护；若轮组暴露在强冲击工况下，轮辋外侧唇边和辐条根部应作为重点校核区域。整体来看，该轮组结构把充气轮胎的缓冲能力、宽胎面的牵引能力和镂空轮毂的轻量化支撑结合在一起，适用于小型越野行走设备的轮组设计参考、空间布置校核以及承载联接方案验证。
