10瓦方形安装全频扬声器结构造型

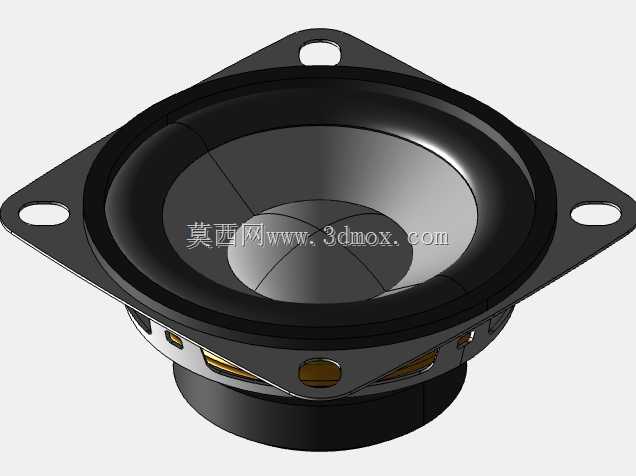

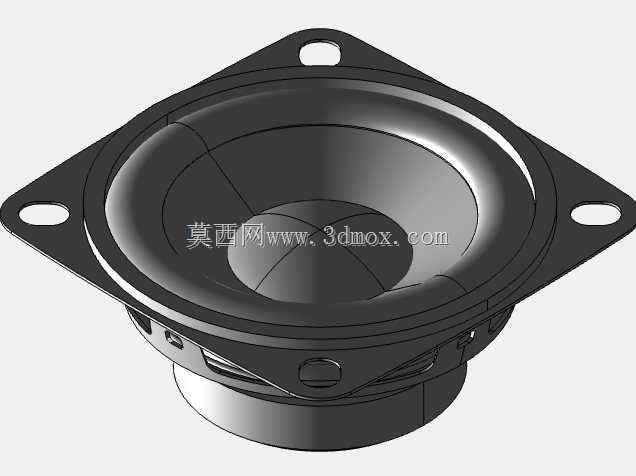

　　这款10瓦扬声器采用方形法兰安装布局，整体由锥盆振膜、折环、盆架、磁路组件、接线端和安装耳位构成，是小型电子设备中负责电声转换的核心部件。模型对喇叭外露结构进行了完整表达，正面可见锥形纸盆或复合振膜从中心防尘帽向外平滑过渡，周边通过柔性折环与盆架连接；折环承担振膜轴向往复运动的定位与回位作用，同时限制横向偏移，保证音圈在磁隙中保持居中。方形盆架四角伸出安装耳，耳位上预留通孔，适合用螺钉直接固定在面板、机箱内侧或声学腔体安装面上。相比圆形外沿喇叭，方形法兰在薄面板上更容易控制安装方向，孔位跨距明确，装配时不需要额外旋转找正，对自动化产线的螺丝锁附也更友好。

　　从实际使用场景看，这类小功率全频扬声器常见于桌面音响、工控提示终端、安防设备、教学仪器、小型家电和自助设备中。它既可以播放语音提示、报警音和操作反馈音，也能在有限腔体中承担中低频回放。结构设计时需要同时考虑发声性能与安装边界：振膜有效直径决定辐射面积，磁缸高度决定背后占用空间，法兰外形则决定面板开孔和螺钉孔位置。模型中背部磁路组件呈圆柱状，盆架下方留有接线与磁体容纳空间，安装到箱体时不能只核对正面开孔，还要预留磁缸深度，避免磁体触碰箱体后壁或内部电路板。

　　建模思路上，正面锥盆可通过旋转成型建立基础曲面，再对折环的圆弧截面进行连续过渡，保证振膜、折环和盆架之间的层次清晰。方形安装法兰适合采用拉伸或钣金类结构表达，四角做圆角处理，安装孔周围保留足够承压宽度，防止螺钉锁紧后局部变形。盆架上的镂空窗口不仅是减重结构，也为振膜背部空气流动提供通道；在三维布置时，这些窗口不应被线缆、支架或密封泡棉完全堵死，否则会改变背腔气流，影响低频响应并增加异常谐振风险。中心防尘帽呈圆弧隆起，能够覆盖音圈位置，减少灰尘和铁屑进入磁隙，同时使正面外观更完整。

　　安装边界方面，方形耳位决定了外部最大轮廓，设备面板开孔应以振膜和折环运动区域为依据，开孔边缘不能压到折环；螺钉孔中心距、孔径和法兰厚度需要与橡胶垫圈或密封垫配合校核。若扬声器安装在开放式机架内，主要关注固定刚度和接线方向；若安装在密闭音箱内，则要结合腔体容积计算低频表现，并在盆架与面板之间增加密封垫，防止前后声短路。背部磁缸外径和总高度是结构堆叠中的关键尺寸，接线端子位置应避开安装柱、加强筋和线束弯折区。导线出线方向需要保留维修余量，过紧拉扯会使端子受力，长期振动后可能产生接触不良。

　　从工程评审角度看，该模型适合用于设备内部干涉检查、安装孔位协调、面板开孔图确认以及声学腔体初步布局。视觉上黑色盆架与银灰色振膜形成明显分区，锥面反光能够帮助判断曲面连续性；法兰、折环、振膜、防尘帽和磁缸之间的装配关系清楚，便于在产品设计中直观呈现喇叭占用空间。进行整机结构设计时，还应把扬声器作为有振动输出的部件处理：固定面需要足够刚度，薄塑料面板上可在孔位周围增加加强筋，避免大音量时面板随动产生杂音。对于需要防水或防尘的设备，可在正面增加透声防护网，但网孔不能贴死折环；背部则应根据使用环境决定是否隔离溅液。通过该三维结构，设计人员可以在开模或样机加工前完成外形匹配、安装方式确认和周边零件避让，减少后期因磁缸高度、法兰孔距或振膜运动空间不足造成的返工。
