R307光学指纹识别采集模块结构

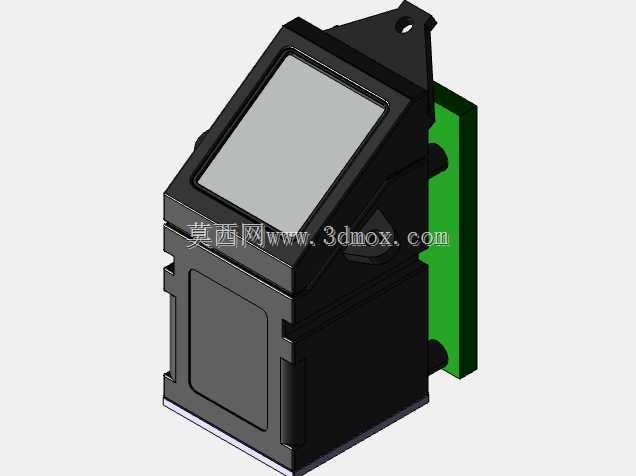

　　这套指纹采集识别组件面向门禁终端、保险柜锁控、考勤设备、工控权限箱以及小型嵌入式身份核验装置开发，整体结构围绕光学采集窗口、模块主板、外壳防护和面板安装四个部分展开。模型中黑色主体承担指纹成像、电路容纳和外部防护功能，背部绿色板件对应安装基板或电路支撑区域，前端倾斜布置的浅灰色窗口为指纹接触面。该角度并非随意造型，而是兼顾手指自然按压轨迹、成像光路布置和设备面板开孔后的可视范围，使用户在站立或半俯身操作时，拇指、食指都能以较平顺的姿态滑入采集面。

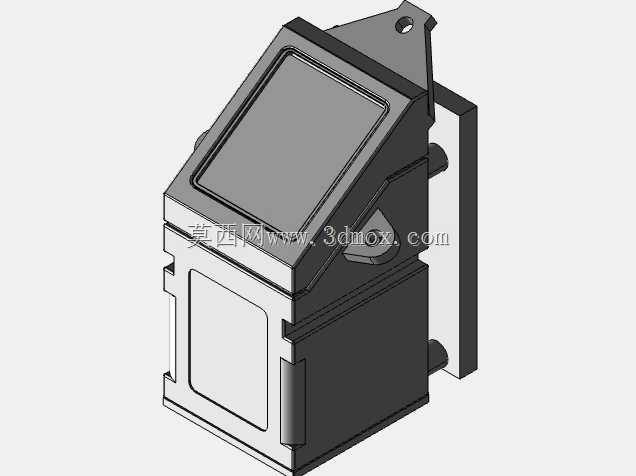

　　从实际装配角度看，模块前端采用近似楔形的盒体轮廓，上表面采集窗向操作者方向倾斜，窗口四周保留凸起边框，可减少周边面板直接摩擦光学面。外壳侧面设置有阶梯状筋位和局部卡槽，既能够增强薄壁壳体的抗弯能力，也方便在整机内部与限位骨位配合。背部绿色安装面与黑色主体之间形成明确的层次，侧边可见圆柱状定位或连接特征，用于在装配时控制模块与支架之间的相对位置。顶部带孔耳板提供了一种直接固定方式，可通过螺钉将模块压装在面板后方，避免采集窗在反复按压时发生位移。

　　在设备用途上，该类组件通常不单独作为终端产品使用，而是作为生物识别输入部件嵌入系统。门禁控制器中，它负责采集指纹图像并完成特征比对，成功后向锁控电路输出允许信号；考勤终端中，模块需要承受高频次触摸，因此窗口区域的耐磨和防尘结构尤为关键；在权限管理箱、实验设备启动面板或枪支保管柜中，指纹模块还需要与主控板、电源、继电器或电磁锁联动，结构设计必须保证插接、走线和维护空间清晰。模型对外部壳体、采集窗、背部板件和固定耳位均有表达，适合在整机布局阶段检查干涉情况，也可用于面板开孔、支架折弯和内部安装座设计参考。

　　外形边界方面，组件主体呈紧凑型立盒状，深度方向容纳光学镜头、光源和处理电路，宽度方向控制在单手指按压所需范围，高度方向则通过斜面过渡降低面板后方的突兀感。安装时不能只关注正面窗口开孔，还需预留手指进入空间。若面板外侧有装饰面，采集窗上沿应避免被遮挡，模块两侧需要留出少量间隙，以便壳体公差累积后仍能顺利装入。背部接线或插接位置应与线束走向一致，不能让连接器紧贴机箱壁，否则后期维护时难以拔插。顶部固定孔与背部支撑面共同约束模块姿态，设计支架时应让压紧力尽量靠近主体骨架，而不是只压在薄壁盖板上。

　　结构细节上，前端采集窗采用嵌装思路，窗口板与黑色外壳之间形成连续边框，能够阻挡灰尘、汗渍从正面进入模块内部。壳体下部的矩形平面可作为铭牌、标识或贴合区域，侧面竖向小凸台则可能用于卡扣导向或装配止位。背部绿色板件面积大于主体投影的一部分，既能在安装时承担定位面作用，也能为电路连接提供隔离空间。对于需要批量装入终端设备的工程师而言，这类模块的三维结构重点不在复杂曲面，而在安装基准、面板匹配、手指操作空间和维护可达性之间取得平衡。

　　建模时可将组件拆分为采集窗体、黑色上壳、黑色下壳、背部安装板、固定耳板和连接特征若干部分，便于在整机中做简化包络或详细出图。若用于钣金面板设计，应依据前端斜面和窗口轮廓确定开孔边线，并在后方增加压条或螺柱固定模块；若用于塑料外壳设计，则可在壳体内部设置与模块侧筋对应的导向槽，让模块从后方向前推入，再由顶部螺钉锁紧。指纹按压区域需要考虑人体工学，窗口中心不宜过于贴近面板边缘，手指根部应留有支撑面，否则长期使用会出现识别角度不稳定、湿手操作打滑或采集面局部磨损过快等问题。

　　该结构还体现了嵌入式识别模块常见的防护思路：正面通过倾斜窗面引导手指，侧面通过筋位和凸台提高壳体强度，背部通过板件和固定孔建立安装基准，内部则利用盒体空间集中布置光学与电子元件。整机选型时，结构工程师需要把它作为一个带操作方向的功能部件来处理，而不是普通矩形电路板。只有同时校核采集窗高度、固定孔位置、背部连接器空间和手指接近路径，才能保证指纹模块在门禁、锁具、考勤和权限控制设备中稳定工作。
