职业足球竞技机器人移动车体结构

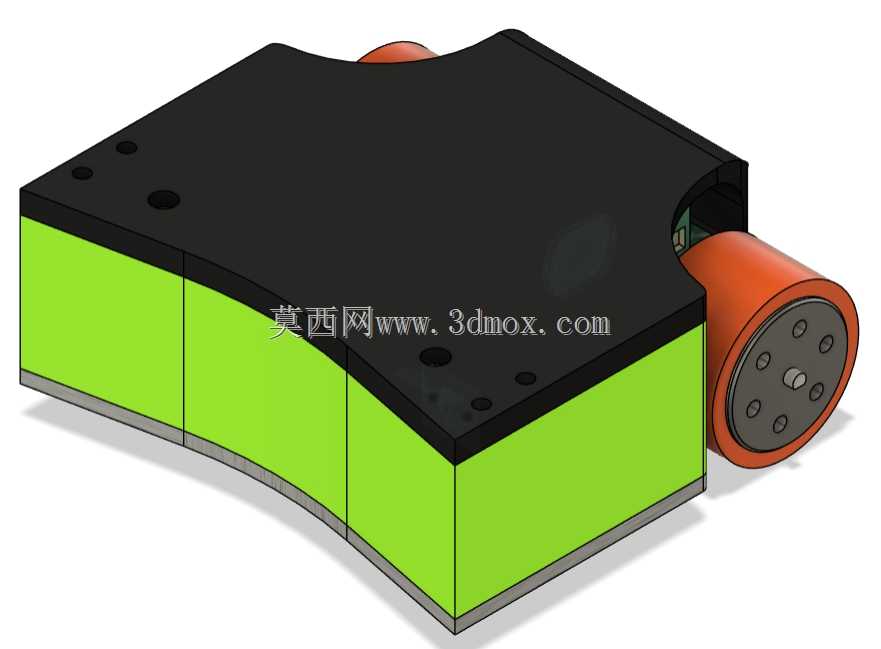

　　这套轮式移动车体面向机器人足球竞技场景搭建，整体结构围绕小型赛场内的快速启停、带球推进、对抗卡位与短距转向需求展开，车体外壳采用分层包覆形式，上部黑色盖板承担顶面防护与元器件遮挡作用，侧部亮绿色围板构成车体主视觉防护层，前端外露的橙色驱动轮直接参与赛场行进与球位控制，轮端法兰盘预留多组安装孔位，可根据赛场地面材质更换不同摩擦系数的轮胎包覆件，适配塑胶场地、木纹场地等不同竞赛地面的抓地要求。

　　从实际赛场使用逻辑来看，这类竞技机器人不需要预留大尺寸载货空间，所有内部布局都向重心压低、轮距收紧、响应提速倾斜。车体底部轮廓随内部电池、驱动板、击球机构的排布做了折线收边，侧面绿色围板并非规则矩形，下缘带有向内收拢的弧形过渡，一方面减少车体侧面和赛场边界、对方机器人发生刚性磕碰时的卡滞概率，另一方面让下部重心更贴近地面，急停变向时不易出现侧翻。顶部黑色盖板开设多组沉头安装孔，孔位沿盖板边缘和中部受力区分布，既可以用螺钉快速拆开检修内部线路，也能在盖板上方加装控球滚轮、击球弹片、视觉传感器支架等扩展部件，孔位间距按照小型机器人常用的安装基准排布，改装时不需要重新在盖板上钻孔。

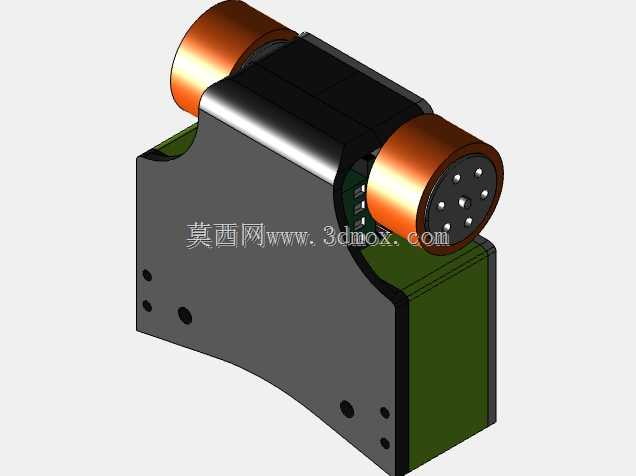

　　驱动轮布置在车体前端外侧，轮轴中心线和车体前端面保持足够外伸距离，转向时轮胎的扫掠空间完全落在车体轮廓之外，打满方向时轮胎不会和侧围板发生摩擦。轮体采用橙色轮毂加灰色端面法兰的组合，法兰面上的六个小孔用于固定轮胎外圈，中心孔配合减速电机输出轴，轴端用锁紧螺钉防松，机器人在反复冲撞、急加速的工况下，轮体不会出现轴向窜动。车体顶部还露出一小段红色弧形部件，这是上部控球机构的从动滚轮，比赛时足球贴在车体前端，该滚轮压住球的上表面，配合底盘前进动力就能把球稳定控制在车体前方，不会在移动中滑脱。

　　结构设计过程中优先处理了安装边界问题，车体总宽控制在小型足球机器人竞赛规则允许的尺寸范围内，长度方向从后端围板到前端轮胎最外沿预留了击球机构的伸缩空间，高度方向从地面到顶部盖板的距离满足规则对机器人高度的限制，同时内部还能放下标准动力电池、双路直流驱动板、主控板与击球电磁铁。侧围板采用分片式拼接结构，三块绿色板件之间预留细微装配缝，单块板件受损后可以单独拆卸更换，不需要整体更换整个外壳，日常赛前维护的效率更高。盖板和侧围板之间通过边角立柱连接，立柱内部预埋螺母，反复拆装也不会磨损塑料板件的螺纹孔。

　　赛场运行时，底盘的动力传递路径从电池输出到驱动板，再分别供给两侧驱动电机，电机经减速箱带动前端驱动轮转动，差速控制即可完成原地转向、小半径转弯动作，应对足球比赛中频繁的变向追球、绕开对手防守的动作需求。车体前端轮廓做了斜向收窄，靠近足球的位置形成内凹接触面，推球时球能自然贴合车体中心线，不会轻易向侧面滑走。外壳所有外露棱边都做了小倒角处理，对抗碰撞时不会刮伤赛场地面，也不会勾住对方机器人的外接线路。内部元器件的安装平面和外壳完全分隔，电路板通过铜柱固定在底盘基板上，外壳受到冲撞时变形不会直接挤压电路板，提升了高强度对抗下的运行可靠性。
