GE发动机支撑固定支架结构设计

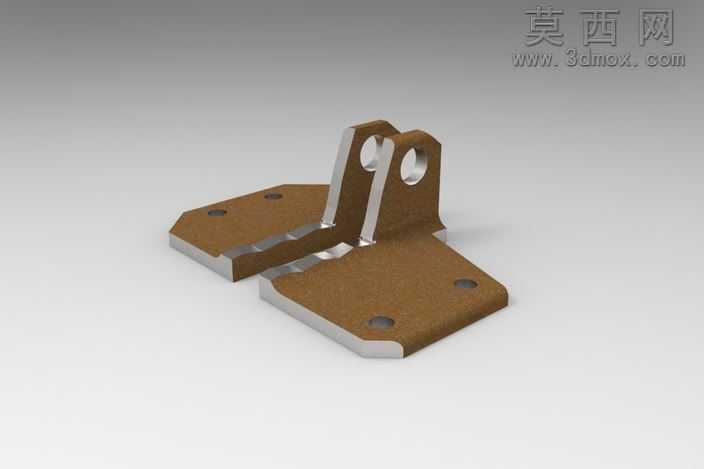

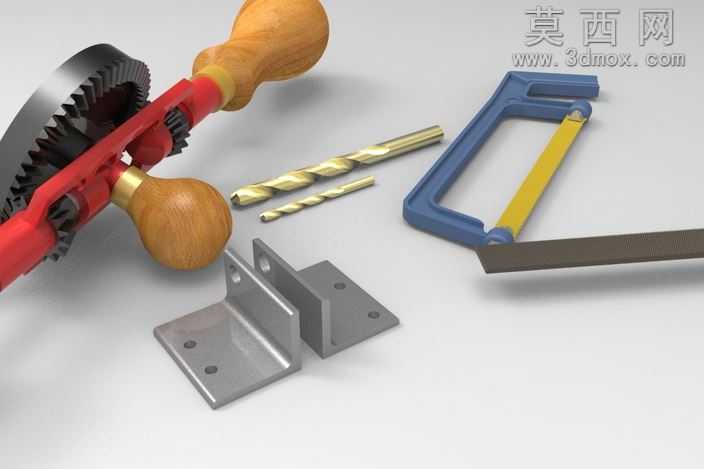

本作品为GE发动机配套的支撑固定支架三维设计成果，建模阶段依托三维参数化设计软件完成全流程结构搭建，首先基于发动机安装点位的空间坐标参数，确定支架的整体安装基准面，先绘制L型主体的二维截面草图，通过拉伸特征生成支架的基础承载基体，随后在基体对应位置逐一添加安装孔特征，所有孔位的孔径、孔深、孔间距均严格匹配发动机安装端的螺栓规格与布局要求，同时在两个垂直安装面的衔接处添加加强筋结构，通过筋特征的参数调整，平衡支架的结构强度与整体自重，避免应力集中导致的支架形变或断裂问题。材质渲染阶段针对支架的金属加工属性，选用哑光冷轧钢材质球，调整材质的金属度、粗糙度参数，还原金属机加工后的细腻磨砂质感，同时对安装孔边缘、支架棱边添加真实的倒角工艺效果，模拟实际零件加工后的去毛刺处理细节，让渲染效果更贴近工业零件的真实生产状态。结构设计上充分考虑发动机运行过程中的振动传导特性，支架的两个垂直安装面分别对应发动机侧固定点位与设备机架侧安装点位，每个安装面均设置多组对称分布的安装孔，保证安装后的受力均匀性，加强筋的走向沿振动传导的主方向布置，可有效分散发动机运行时产生的交变载荷，降低支架长期使用后的疲劳损伤风险。设计过程中同步完成了支架的装配干涉校验，将支架模型与发动机安装端、机架端的配套模型进行虚拟装配，逐一排查孔位对齐度、安装间隙是否符合装配要求，对存在干涉的局部结构进行微调，确保支架在实际装配时无需二次加工即可顺利安装。同时针对支架的使用场景，在结构设计时预留了足够的安装操作空间，保证螺栓紧固工具可顺利抵达每个安装点位，兼顾结构可靠性与装配便捷性，整体模型的细节还原度高，结构逻辑清晰，可直接用于后续的工程出图、仿真分析或3D打印样件验证。
