双驱循迹避障智能小车教学实训装置

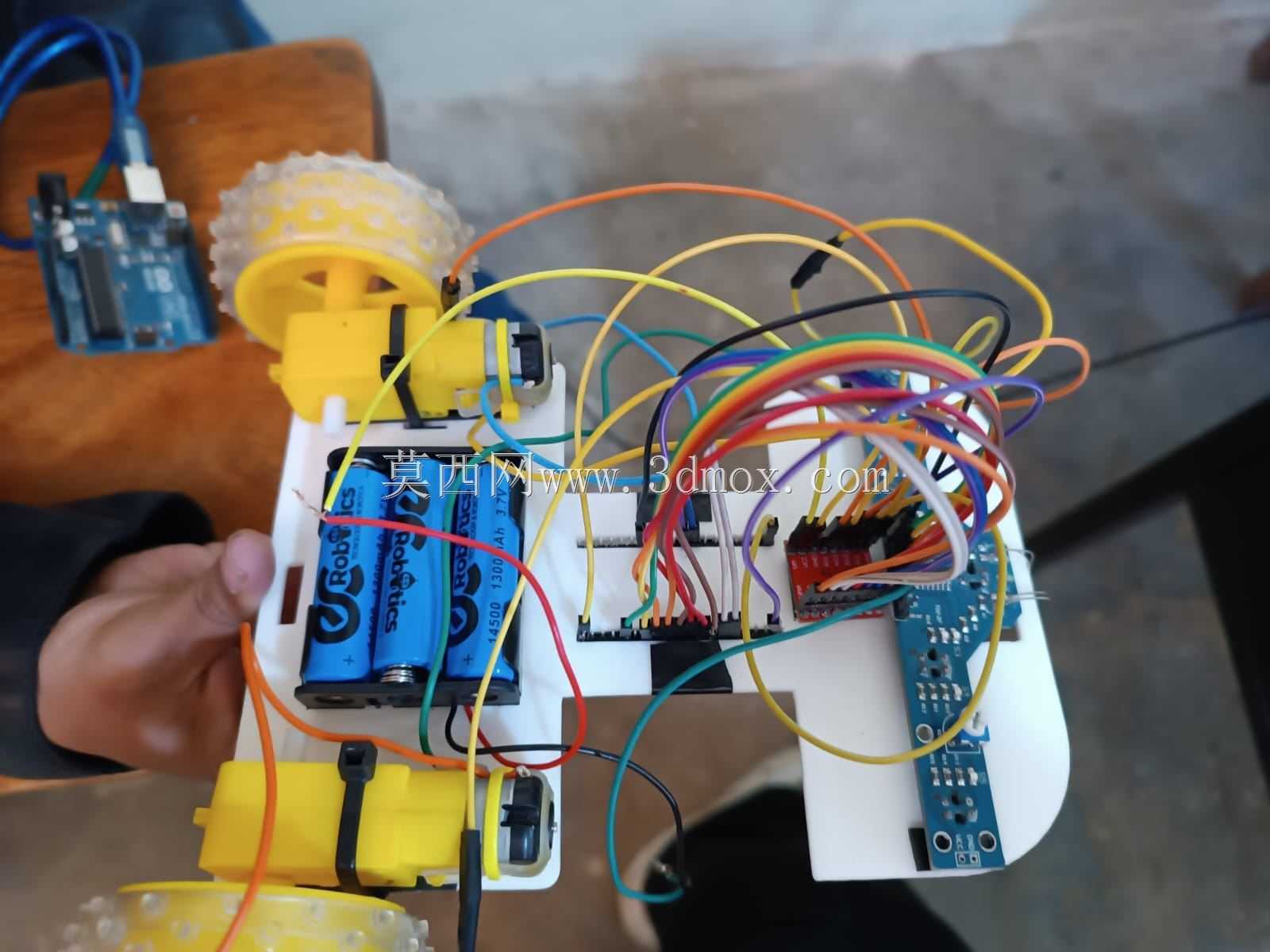

　　这套双轮差速式智能移动小车，是面向电子创客教学、单片机实训与移动机器人入门开发的典型机电一体化装置。整机以白色亚克力或3D打印板材作为承载底盘，上层集中布置动力、供电、控制与传感四大模块，结构开放、走线外露，便于学习者观察每一处连接关系，也方便在调试阶段反复拆装改线。

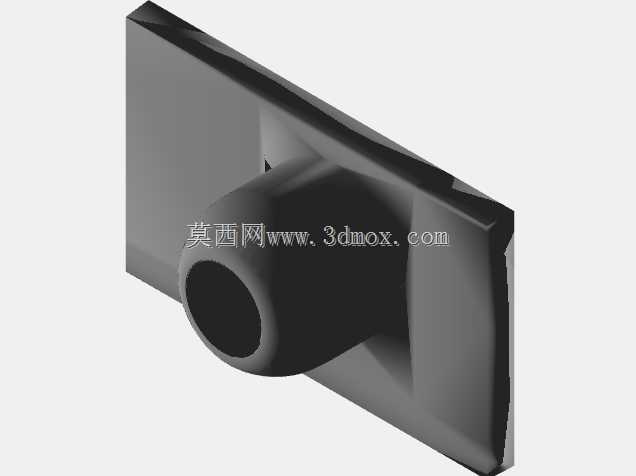

　　从底盘布局看，车体前后两端各布置一组黄色直流减速电机，电机轴直接驱动带防滑纹理的黄色轮体，构成左右两侧独立驱动的差速转向方案。差速控制不需要额外转向机构，仅通过调节两侧电机转速与转向即可实现直行、原地转弯和弧线行驶，机械结构简单、控制逻辑清晰，是教学场景中最容易上手的移动底盘形式。底盘中部预留三格电池仓，可并排装入三节圆柱电池为整车供电，电池通过绑带或卡扣固定，避免行驶振动导致松脱。

　　控制核心采用开源单片机板卡，板卡通过多根杜邦线与电机驱动模块、循迹传感器、避障模块相连。彩色排线按信号类别区分走向，电源线、电机动力线与传感器信号线分层布置，减少大电流回路对弱信号的干扰。车体外露的黑色红外探头用于地面黑线循迹，前部加装的超声或红外测距单元负责障碍物检测，两类信号送入主控后，由程序判断路径偏差与前方距离，再输出PWM信号调节电机转速，实现沿轨迹自动行驶与遇障停车、绕行等动作。

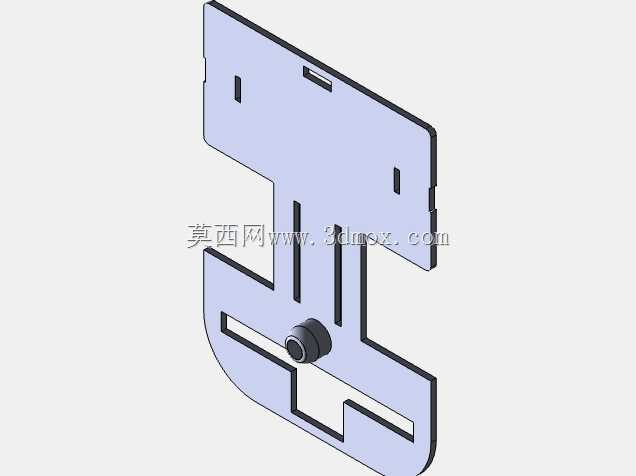

　　设计思路上，整车遵循“模块化堆叠、接口标准化”的原则。底盘板预留了密集安装孔位，电机、电池盒、控制板、驱动板均通过螺丝或铜柱固定，孔位兼容常见创客支架尺寸，学习者可在不改动主体的前提下加装蓝牙模块、摄像头、机械臂或显示屏，扩展遥控、图像识别、抓取等功能。轮距与底盘离地间隙经过权衡，既保证小车在平整实验台与地面循迹时的稳定性，又留出传感器安装高度，避免探头剐蹭赛道。

　　安装边界方面，双电机对称布置使重心落在两轮轴线附近，电池中置进一步平衡前后载荷，行驶时不易翘头。走线时需注意动力线与信号线避免长距离平行缠绕，驱动模块散热片周围预留空隙，电池仓与控制板之间留出插拔空间，方便更换电源与下载程序。轮体采用弹性橡胶或软质塑料材质，在硬质地面具备足够摩擦力，差速转弯时不易打滑丢步。

　　在实际应用中，这类小车广泛出现在高校电子工艺实习、中职自动化实训、青少年机器人竞赛与创客课程中。学生可从机械装配入手，完成电机固定、轮系对中、底盘调平，再进行电路接线、传感器标定与程序编写，完整经历一个小型移动机器人从搭建到调试的全过程。对于结构设计人员，该模型也提供了一个开放底盘的参考范本：如何在有限板面内统筹动力、能源、控制与传感的位置，如何让外露走线既便于教学演示又不干涉运动部件，如何通过标准孔位提升平台复用性，这些都是小型移动机器人底盘设计中反复遇到的实际问题。整机没有复杂外壳包裹，所有功能关系直观可见，恰恰适合作为理解差速驱动、传感反馈与嵌入式控制协同工作的实物载体。
