自动封箱机钣金安装侧板结构

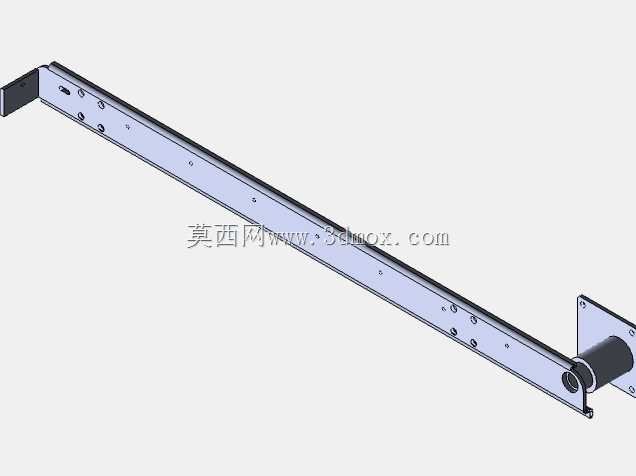

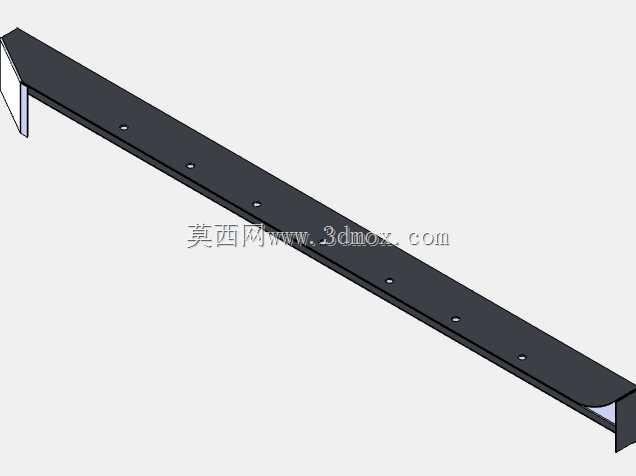

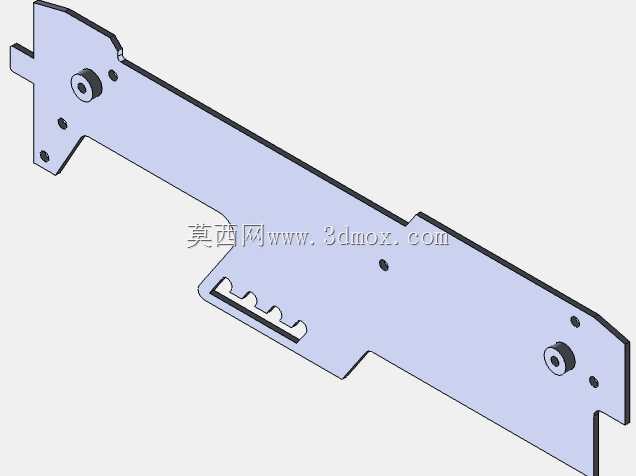

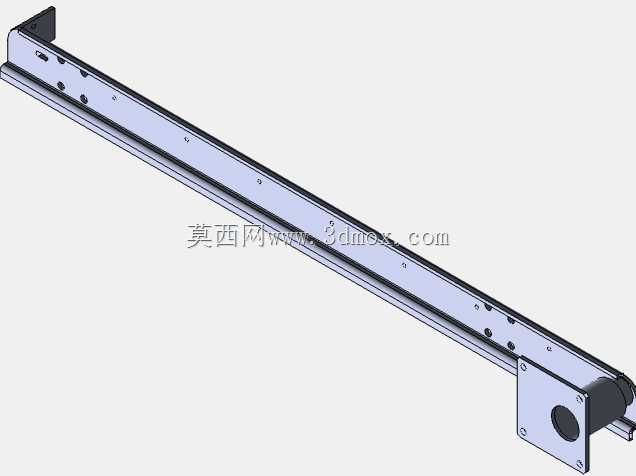

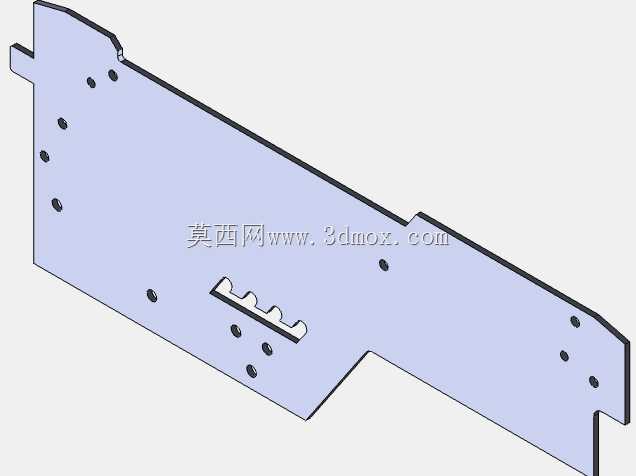

　　这块长条形钣金侧板属于自动封箱设备中的机架安装构件，主要承担侧边导向件、滚轮组件以及传动附件的固定作用。从结构形态看，零件采用薄板折弯与平面开孔组合方式成型，整体轮廓沿设备输送方向延伸，左端设置异形伸出端，用于与封箱机入口侧的导向立柱或护板衔接；右端则形成阶梯状收边，适配机芯附近较紧凑的安装空间。侧板中部保留大面积连续板面，能够在控制重量的同时提供足够的抗弯刚度，适合安装在纸箱输送通道侧面，随主机框架一起构成封箱作业的支撑边界。

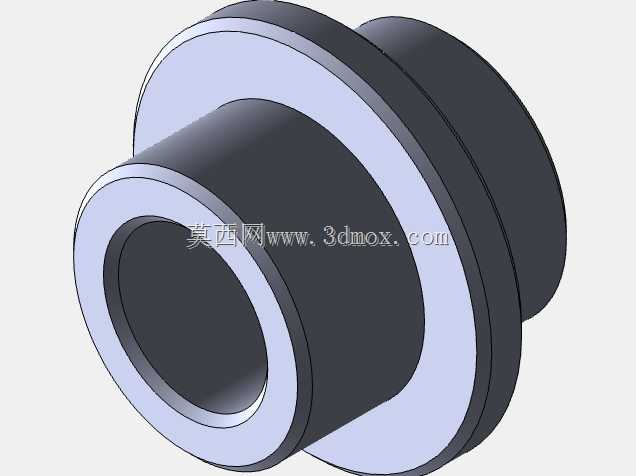

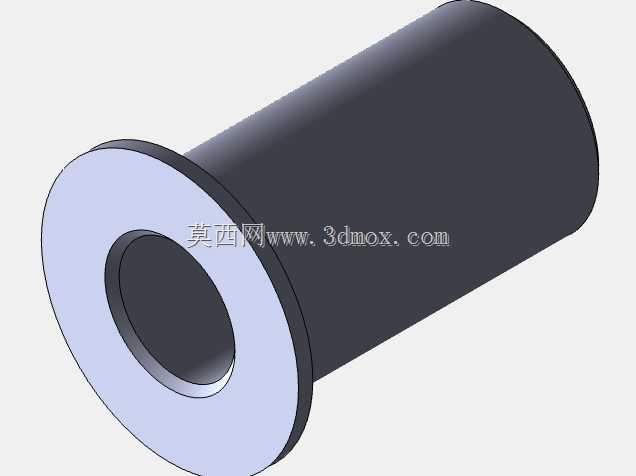

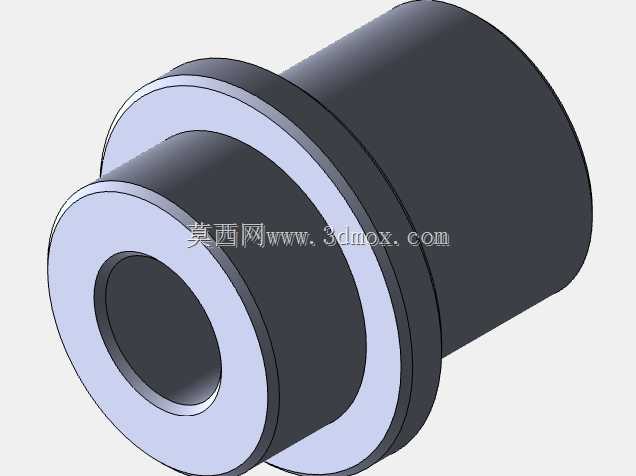

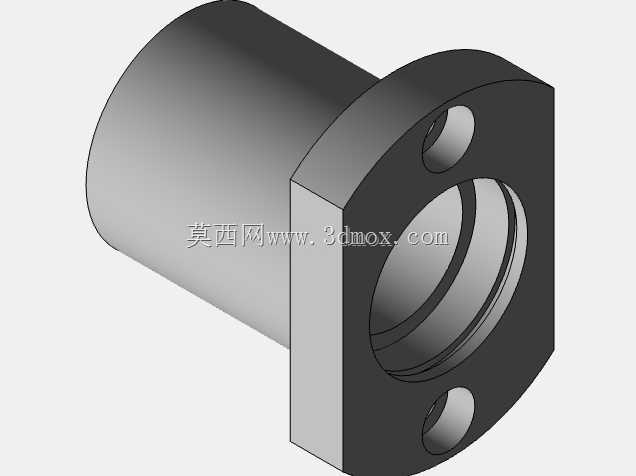

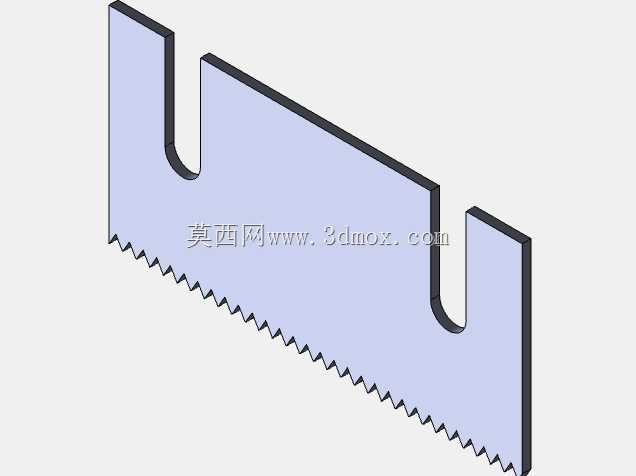

　　在实际包装产线中，自动封箱机常用于纸箱成型后的上下胶带封合，也可与打包机、贴标机、码垛工位串联使用。该类侧板并不直接完成封箱动作，却决定了滚轮、导向轴、限位件等外围部件的位置精度。板面上两处带衬套特征的同轴安装位可用于铰接摆臂或张紧轮，周边小孔则对应螺钉紧固位置；下边缘连续齿形缺口并非装饰结构，而是为多个调节挡块或导向爪提供卡位，使纸箱通过时侧边高度、压箱位置能够根据箱型进行调整。

　　设计思路上，零件优先考虑钣金加工工艺性。外轮廓可通过激光切割或数控冲裁一次成形，再依据装配需要进行局部折弯；板边多处让位缺口能够避免与输送滚筒、胶带机芯、护罩支架发生干涉。左端尖角与凸耳结构用于快速嵌入机架定位区，右端下沉台阶则给传动带或链轮留出运动空间。若干小孔沿受力区域分散布置，既减少集中应力，也方便装配人员从侧面完成紧固件操作。整体没有复杂曲面，说明该件面向批量设备制造，强调下料方便、折弯工序少、后期维护更换成本低。

　　从安装边界判断，侧板长度方向基本覆盖封箱机单侧工作段，高度方向较窄，属于竖向贴装在机架内侧的辅板，而非整机大框架。装配时需保证两处滚轮或转轴孔的同轴度，否则摆臂转动会出现卡滞；板底齿形调节位应与输送中心线保持平行，避免纸箱进入后导向偏斜。靠近端部的小孔可作为定位销孔使用，在焊接或螺栓连接机架前先完成预装定位。对于需要频繁更换纸箱规格的包装工位，这种带多档调节缺口的侧板能够减少专用件数量，提升设备通用性。

　　结构校核时应重点关注薄板在悬臂受力点处的变形。滚轮轴座附近若长期承受纸箱挤压，可通过增加折弯边、背面衬条或加厚板材提升局部刚度；板面中段虽然开孔不多，但在高速输送工况下仍需避免共振。维护时，该侧板可作为外侧拆装基准件，拆下后即可检查导向轮磨损、胶带切刀位置以及输送侧边间隙。整体建模需要准确表达孔位、缺口、折弯线和衬套装配关系，以便在总装中检查封箱机芯、输送滚筒与护罩之间的空间协调。
