全自动烟草卷制接装一体化生产设备

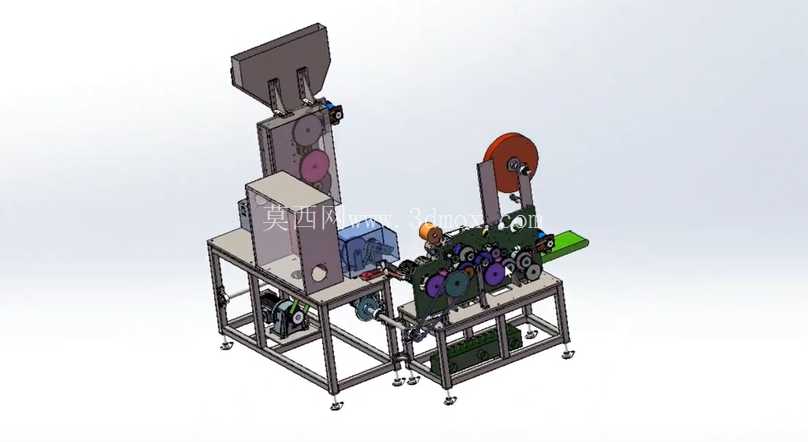

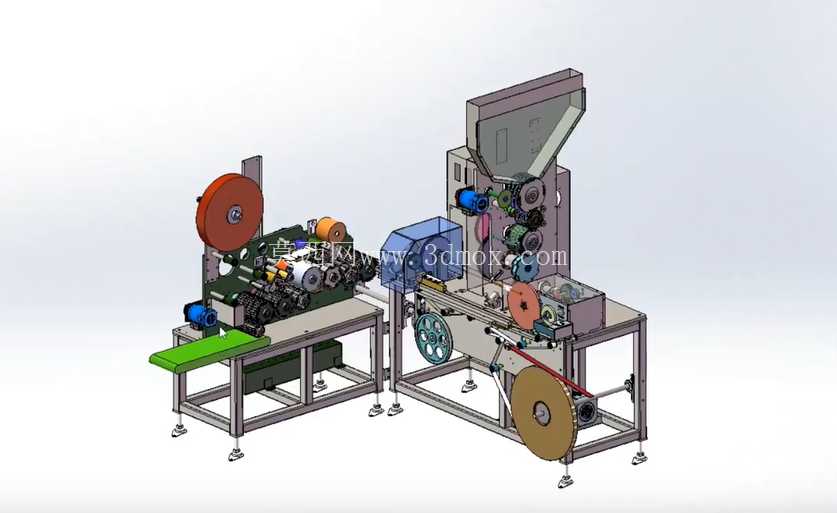

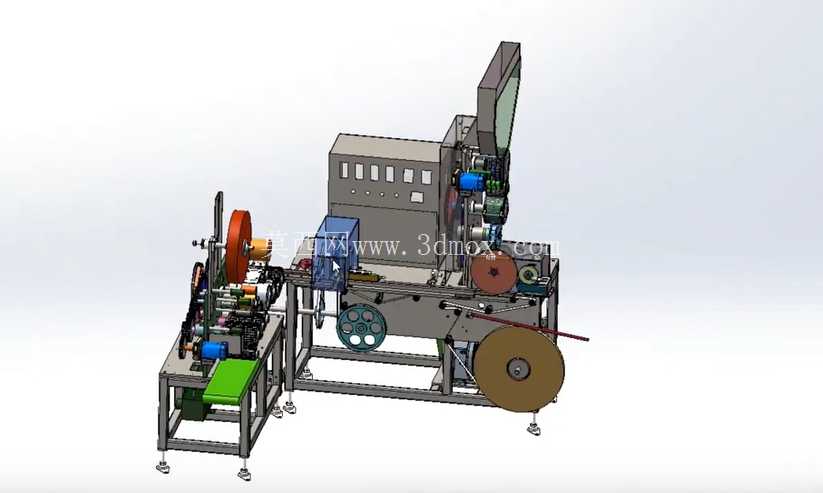

　　这套设备面向烟草制品加工的卷接成型工序，适配中小批量连续化生产场景，可独立完成烟丝定量进料、卷纸成型裹包、滤嘴接装、成品输出全流程作业，也可对接下游烟包封装单元组成完整产线，在中小型烟草加工车间、定制化烟草制品生产场景中适配性较强，无需额外配置过多辅助转接机构即可嵌入现有生产布局。设备整体采用分体式双机架布局，左侧单元承担卷制成型与成品输出功能，右侧单元完成烟丝进料、滤嘴接装与辅料供给，两个单元通过可调式连接架固定，机架底部配置可调脚杯，可根据车间地面平整度调整整机水平度，安装时需预留左右两侧各八百毫米的操作维护空间，前端出料位置预留六百毫米的成品接取与输送对接空间，整机总长度约两千八百毫米，宽度约一千两百毫米，高度约一千九百毫米，

　　进料口顶部距离地面一千七百毫米，适配常规车间的物料上料操作高度。从功能实现逻辑来看，右侧单元顶部设置倾斜式料斗，料斗内部配置定量送料辊与匀料机构，可将烟丝均匀输送至卷纸成型通道，卷纸由料斗侧下方的大直径纸卷架供给，纸卷架配置张力调节轮与纠偏导辊，避免卷纸输送过程中出现偏移、拉断问题；烟丝进入成型通道后，由同步带带动卷纸完成裹包，配合涂胶轮完成纸边粘合形成连续烟条，烟条经定长切割后输送至滤嘴接装工位，接装纸由设备中部的小直径纸卷供给，经涂胶、切分后与烟条、滤嘴段完成对接压合，形成完整烟支。左侧单元配置多组传动轮与压合辊，对接右侧单元输出的烟支，完成接装部位的二次压合与整形，之后经不合格品剔除工位将缺嘴、空段、粘接不良的烟支剔除，

　　合格烟支通过绿色倾斜出料输送带输出，出料带高度可根据后续接料设备的进料高度调整，适配不同高度的包装机进料口。设计过程中充分考虑了烟草加工场景的清洁维护需求，所有与烟丝、烟支接触的导板、辊轮均采用快拆式固定结构，无需专用工具即可拆卸清理，避免烟丝残留造成的设备卡滞与产品污染；传动系统采用集中润滑设计，注油点均设置在设备外侧，日常维护时无需拆开设备护罩即可完成润滑作业；设备的传动轮系外侧均配置透明亚克力护罩，既可以观察传动部件的运行状态，也能避免操作过程中衣物、工具卷入传动机构造成安全事故。辅料安装位均配置阻尼式纸卷固定轴，更换纸卷时只需扳动快拆压杆即可完成纸卷装卸，单卷辅料更换时间不超过两分钟，可有效减少换料停机时间；

　　设备的传动电机均安装在机架下部的封闭安装仓内，与上部加工区域完全隔离，避免电机运行产生的粉尘、油污污染烟支，同时电机仓设置通风散热口，保证长时间连续运行时电机温度处于合理区间。机架采用工业铝型材与钢板焊接组合结构，承重大的传动部位采用钢板焊接机架保证刚性，辅助安装部位采用铝型材搭建降低整机重量，兼顾结构稳定性与安装便捷性；设备底部的脚杯调节行程为五十毫米，可适应地面高度差在三十毫米以内的安装场景，无需额外制作安装基础，放置在硬化车间地面即可调平使用。在实际生产适配中，这套设备可通过更换不同规格的成型通道、切刀组件，适配不同直径、不同长度的烟支生产需求，调整操作仅需更换对应规格的配件并调整导轮间距即可完成，无需对设备主体结构进行改动，可快速切换生产规格，适配多品种小批量的生产需求。设备的各工位之间采用同步带与齿轮组合传动，保证各工序的动作同步精度，烟条定长切割、滤嘴接装、烟支输送的动作完全同步，避免因动作不同步造成的烟支褶皱、粘接错位问题，成品合格率可保持在较高水平。
