车载嵌入式双口快充电源插座结构

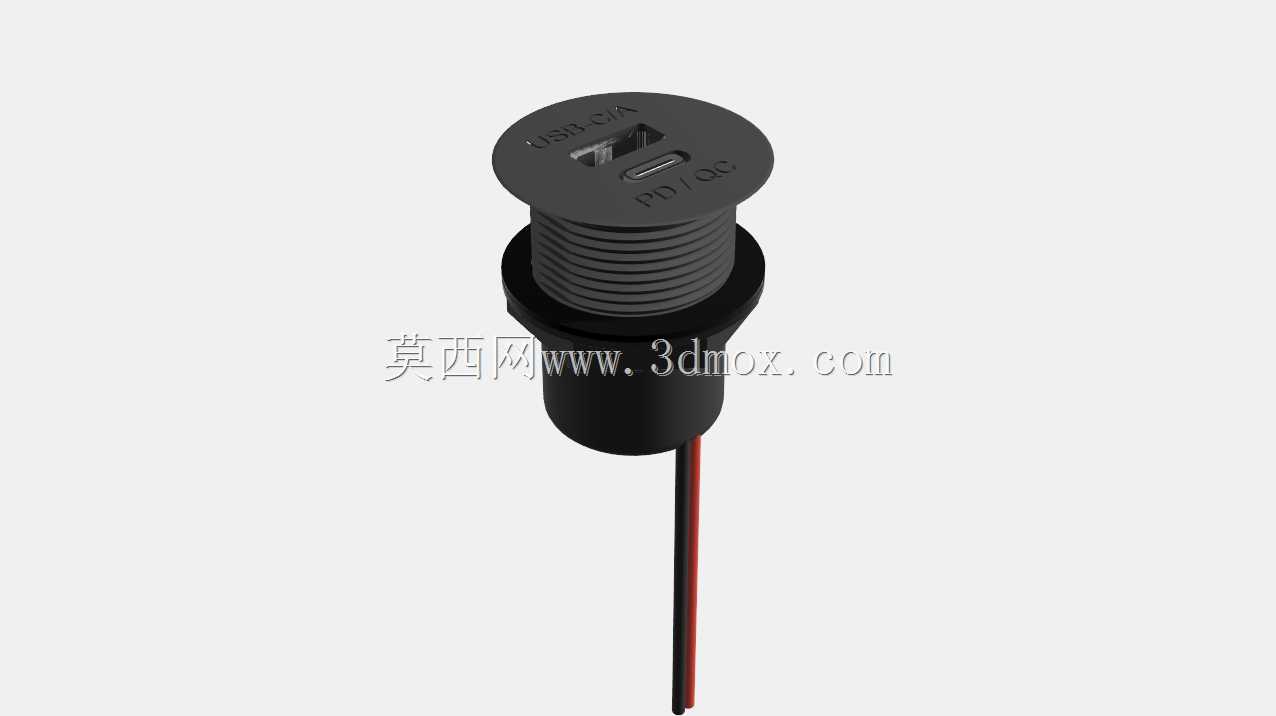

　　这款双口取电插座的结构开发，最初是围绕特种车辆改装、工程机械驾驶室、游艇控制台以及工业设备操作面板的暗装需求展开的。现场布线时，面板开孔后的可用深度往往比消费级明装车充苛刻得多，仪表台内部还会交错布置线束、风管和固定支架，因此主体没有采用常见的直插点烟器形态，而是做成带外螺纹的圆柱穿装结构：前端圆形法兰面贴合面板外侧，筒体穿过预制圆孔后，从面板背面旋入锁紧螺母，即可把整个模块压紧在钣金、塑料控制台或木质面板上，不需要额外打螺丝孔，也不会在设备表面留下突出的大块壳体。

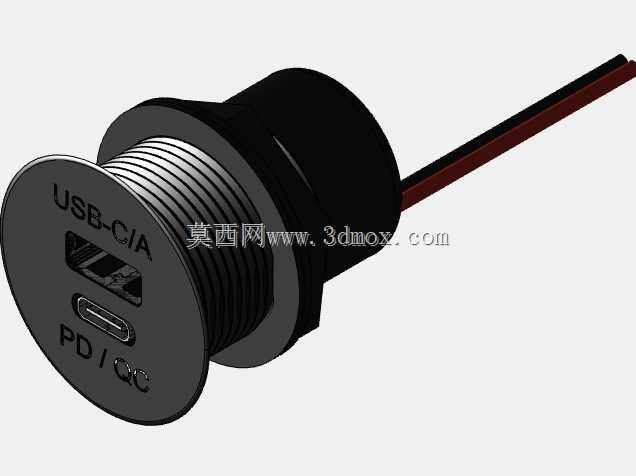

　　接口端面上同时布置USB-C与USB-A两个输出口，外圈筒体设置连续细牙螺纹，螺纹段长度覆盖常见控制台壁厚范围，适配薄金属板到加厚绝缘面板的安装场景。法兰盘与筒体之间保留台阶限位，穿板时台阶面直接贴住面板外侧，既能控制装入深度，也能避免锁紧过程中整个模块跟转。后端出线采用红黑两根独立导线，线体从筒体尾部轴向引出，接线时可直接并入车辆12V或24V直流供电回路，红色导线对应正极、黑色导线对应负极，线束走向沿设备内部骨架绑扎即可，不需要在插座尾部预留插拔充电器的巨大空间。

　　从实际使用场景看，工程车辆驾驶室里驾驶员需要同时给三防手机、测绘平板和蓝牙扫码设备补电，游艇操控台要为导航终端和手持对讲机供电，自动化设备的检修面板旁也常需要临时连接调试用手持终端；单一口袋的充电模块很难覆盖新旧线材，A口兼容存量USB-A充电线，C口则适配近年主流手机、平板和工业手持设备。端口下方标识PD/QC字样，对应端口支持快充握手逻辑，C口承担PD功率输送，A口兼容QC快速充电，同时兼顾三星AFC等常见快充协议，设备插入后可按照受电终端请求协商输出电压电流，避免普通5V慢充导致作业人员长时间等待电量恢复。

　　结构建模时需要重点核对几处边界：首先是面板开孔直径，圆柱螺纹段的外径决定开孔尺寸，开孔过大会导致法兰面无法完全遮盖边缘、锁紧后出现晃动，开孔过小则筒体无法穿过，后期扩孔会破坏面板外观；其次是面板后方的轴向预留空间，筒体连同尾部出线折弯段需要完整容纳在控制台内部，布线时还要给导线留出最小弯曲半径，不能把线材压在螺纹和面板孔壁之间；第三是前端法兰的外露直径，设计面板排布时要在两个插座之间、插座与翘板开关之间留出手指插拔空间，避免接口间距过窄导致宽边充电插头互相干涉。

　　端面字符采用凹陷标识思路，USB-C/A字样标注在接口上方，PD/QC字样布置在下方，生产中可通过激光雕刻或模内成型实现，长期插拔、擦拭后仍能辨认接口类型。接口金属外壳与前端塑料面板保持平齐，插头插入后受力方向沿筒体轴向传递，穿板螺纹和背部螺母承担插拔侧向力，不会像胶粘式插座那样在反复拔线后松脱。筒体外侧的螺纹牙型兼顾锁紧摩擦力与装配效率，螺母旋紧后可在面板背面形成均匀压紧力，针对薄钣金场景还可加装平垫分散压强，防止面板局部压痕。

　　电气布置上，内部降压与协议识别电路板封装在圆柱壳体内，壳体把高压直流输入侧与前端用户可触碰的接口侧隔离开，金属外壳仅作为接口屏蔽与结构支撑，降低驾驶室电磁环境对充电握手的干扰。尾部导线在筒体出口处做防弯折过渡，车辆行驶振动过程中，线材反复摆动的应力集中点被引导到壳体后方一段距离，而不是直接作用在内部焊盘上，这对挖掘机、装载机这类持续振动的设备尤为关键。选型时只需在面板上完成圆孔加工、放入插座、背部锁紧并接入直流电源，即可形成一个隐蔽、牢固的双终端快充取电点，既保持操控台外观整洁，也满足多设备同时供电的现场作业需求。
