无衔马具侧拉hackamore操控柄

　　这款无衔马具侧拉操控柄，面向马术训练、日常骑乘与马具改装场景，属于hackamore无衔笼头的核心受力五金件。它不依赖口衔铁，而是通过鼻托、颊杆与缰绳拉力形成杠杆作用，把骑手的手部指令传递到马的鼻梁、下颌与面颊区域，适合衔铁敏感、口腔有伤或需要温和控马的马匹。

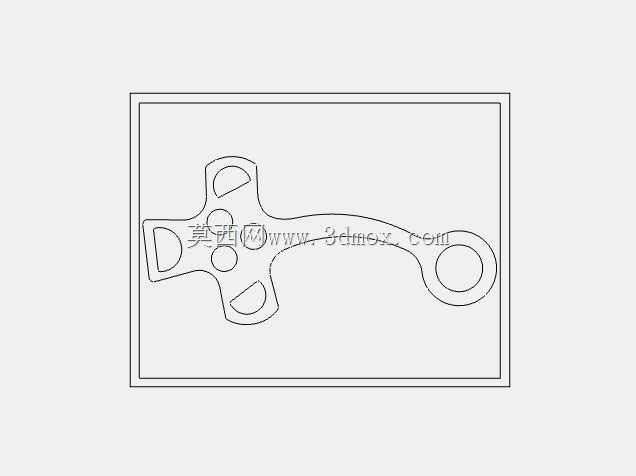

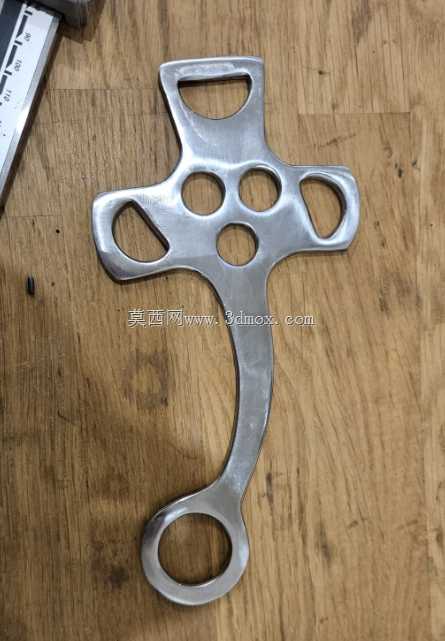

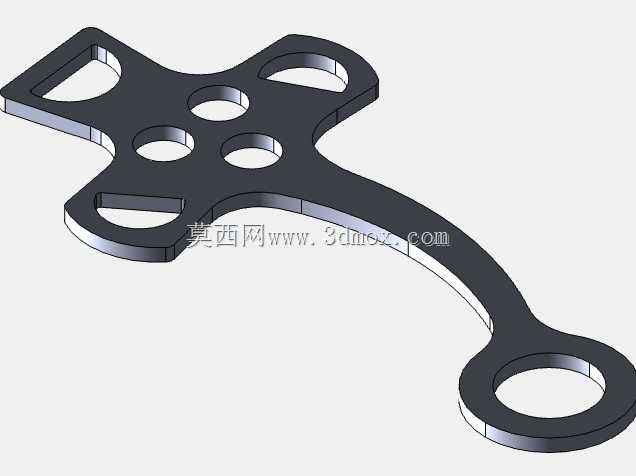

　　从结构上看，零件整体为长条形薄板，左侧是与鼻架、颊带连接的多孔安装区，右侧是缰绳连接环，中间以平滑过渡的曲臂相连。左端轮廓不是简单直板，而是围绕多个连接点展开的异形板：上方、下方各有带圆弧边界的减重与让位区域，中部布置两个圆孔，用于销轴、铆钉或螺栓连接；这些孔位决定了鼻托压片、颊侧连杆和固定带的相对位置。右端为完整圆环，缰绳或侧拉绳从该环穿过，拉力方向随骑手上手、外开或停马动作而变化。

　　设计时首先要处理的是力流问题。缰绳拉力作用在右端圆环，若臂部做成直杆，载荷会生硬地沿单一方向传到马面部，局部压强集中；曲臂轮廓让孔位、环位和板宽连续变化，使拉力在板件内更平顺地扩散。左端加宽区域承担多带束交汇的载荷，中间臂段收窄以减轻重量，右端圆环周围保留足够壁厚，避免缰绳反复拉扯后孔口失圆。所有外轮廓都采用圆角过渡，既减少激光切割后的尖角应力集中，也避免磨伤皮革、织带或马体。

　　4mm板厚是这类零件的关键边界。采用铝板时，重量轻、耐腐蚀，表面可阳极氧化，适合休闲骑乘和潮湿环境；采用不锈钢板时，强度和抗疲劳性更好，适合训练强度较高、缰绳冲击较大的场合。无论哪种材料，都不能只按平面外形判断强度，圆环孔壁、销轴孔边和宽窄变化处才是长期使用中的薄弱位置。加工可由激光切割完成外形与孔位，后工序重点是去毛刺、倒角和抛光；若用于量产，还可在孔边增加轻微沉台或衬套，以降低皮革带与金属边缘的摩擦。

　　安装边界需要结合笼头总成校核。左端多孔结构不是装饰孔，而是不同连接关系的装配基准：中部孔用于主销轴或铆钉，周边轮廓用于避让鼻托压片和颊带折叠层；上下圆弧缺口为带束穿过、折弯和缝合留出空间。右端圆环内径要满足缰绳绳径、弹簧扣或连接片的活动范围，同时环边不能过薄，否则侧向拉动时容易形成切割效应。零件装入笼头后，应保证马面颊侧不出现突出棱角，曲臂外轮廓与皮革带贴合后不能干涉马的嘴角和面部运动。

　　实际使用中，hackamore的操控手感并不只由骑手力量决定，五金柄的孔位距离、环位高度和臂部刚度都会影响杠杆比。若右端环距鼻托支点过远，轻微拉缰就会产生较强压迫；若距离过短，则制动和转向提示偏弱。该模型在外形上保留了经典侧拉柄的成熟布局，左端多孔区提供稳定铰接，右端圆环提供明确拉点，中间曲臂兼顾让位与强度，适合作为马具配件测绘、激光下料件建模和马术用品结构设计的参考。建模时应重点还原孔中心距、板厚、圆环截面和外轮廓圆角，这些尺寸直接决定装配后能否与皮带、铆钉、鼻托和缰绳可靠配合。
