球形全向空间声场采集拾音装置

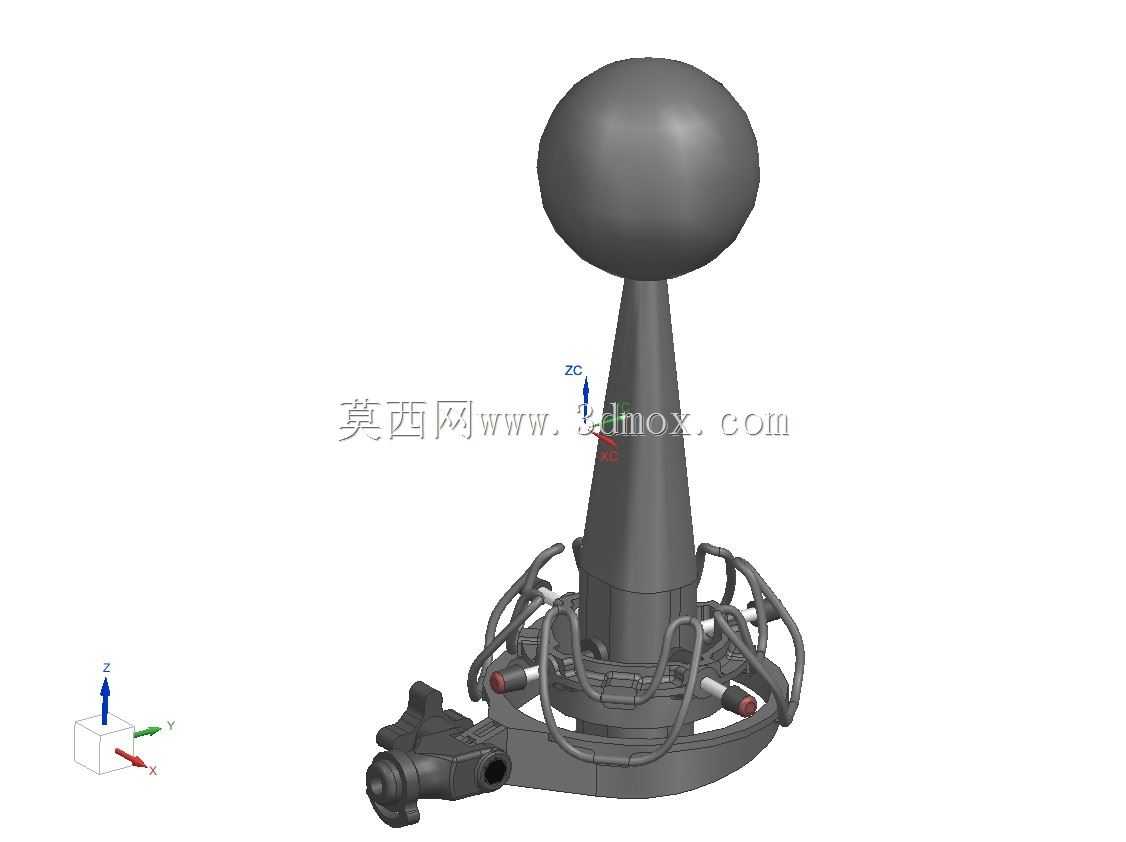

　　这套空间声场采集拾音装置的三维结构，核心采用顶部球形拾音头搭配锥形过渡支柱、环形多接口支撑底座的布局，在做结构拆解建模时，最先需要明确的是它的实际使用场景：这类设备多用于混响实验室全向声压标定、大型场馆声学参数测绘、远场语音算法训练数据采集，也可搭载在户外环境噪声监测点位、车载声学测试平台上，完成360度无指向性的声波信号拾取。从安装边界来看，顶部球形拾音头为完整回转曲面，外径是整套装置的最大横向轮廓尺寸，球体表面无突出棱角，所有拾音振膜都内嵌在球面蒙皮内侧，这种设计首先避免了外置探头带来的声波绕射干扰，球面的等距曲率可以保证不同入射角度的声波到达拾音单元的声程差保持一致，不会因为外壳结构产生额外的相位偏移。

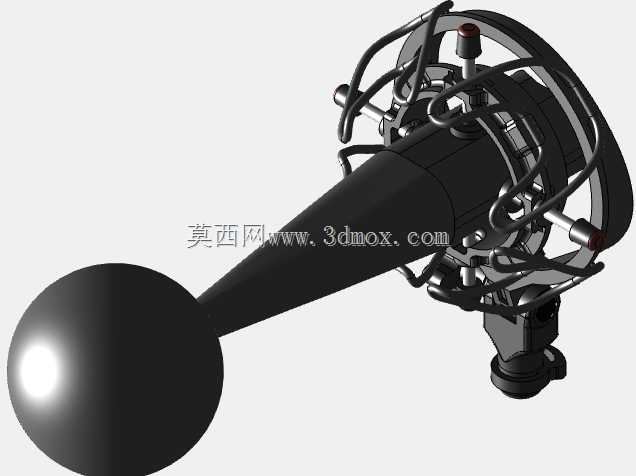

　　球体下方衔接的锥形支柱采用上窄下宽的变截面形态，建模时要注意锥面的拔模斜度控制，支柱内部预留走线空腔，所有拾音单元的信号线缆都从锥体内腔贯通到底座，外部不裸露明线，既减少户外使用时线缆风阻产生的自噪声，也能避免线缆晃动触碰结构引发的固体传声干扰。支柱根部和环形底座衔接的位置做了加厚法兰过渡，环形底座采用镂空辐条式结构，周向均匀布置多组快插接口，这些接口既可以接入外接校准声源、信号同步触发线，也能根据使用场景选配不同长度的支撑脚，把装置固定在三脚架、测试台架或者地面预埋件上。底座侧方延伸出的铰接式锁紧接头，可适配标准声学测试支架的快装板，锁紧后装置的重心落在底座环形轮廓的中心范围内，即使在有风的户外测试场景下，也不会出现倾覆偏移。

　　做结构设计时，底座的镂空辐条并不是单纯为了减重：声波从装置下方或者侧下方入射时，镂空结构不会形成大面积的声反射面，避免底座反射的声波叠加到拾音头的直达声信号里，造成采集到的声场数据出现虚假反射峰。底座周向布置的多个线缆固定卡扣，把外接接口的线束顺着辐条走向梳理固定，防止线缆拖拽产生的拉力直接作用在接口焊点上，同时所有线束都避开拾音头正下方的声传播路径，不会对入射声波形成遮挡。在实际选型适配时，这套装置的整体高度方向尺寸从底座安装底面到球形拾音头顶端，可根据测试需求调整支柱的分段长度：如果是在小型消声室内使用，可选用短支柱版本，降低整体高度，避开室内顶面吸声尖劈的安装间隙；如果是在开阔户外做远场噪声监测，可更换加长支柱，

　　把球形拾音头抬升到离地1.5米以上的标准测试高度，避开地面植被、近地障碍物对声波的遮挡。球形拾音头和锥形支柱的衔接处采用止口定位结构，装配时球面的中心轴线和支柱的回转轴线同轴度公差控制在0.1毫米以内，保证全向拾音的相位一致性，不会因为装配偏心导致某一个方向的声信号出现增益偏差。底座的所有外接接口都做了下沉式设计，接口端面不超出底座的外轮廓，在搬运、堆叠存放时不会磕碰损坏接口引脚，底座底部预留的三个调平螺钉安装位，可在不平整的测试台面上调平整套装置，保证球形拾音头的中心处于水平基准面上，配套的角度标识刻线在支柱根部，可快速读取装置的朝向转角，在多测点阵列布置时，能统一所有拾音装置的方位基准，方便后期声场数据的坐标对齐。整套结构没有多余的突出装饰件，所有外表面都做光滑圆弧过渡，既降低了风阻产生的气动噪声，也减少了结构棱角对声波的散射影响，完全围绕声学采集的核心需求完成结构布局，没有冗余设计。
