工地人力手推翻斗转运车结构

项目分类:叉车 发布时间:2024-11-12 ID:791878
  • 工地人力手推翻斗转运车结构
  • 工地人力手推翻斗转运车结构

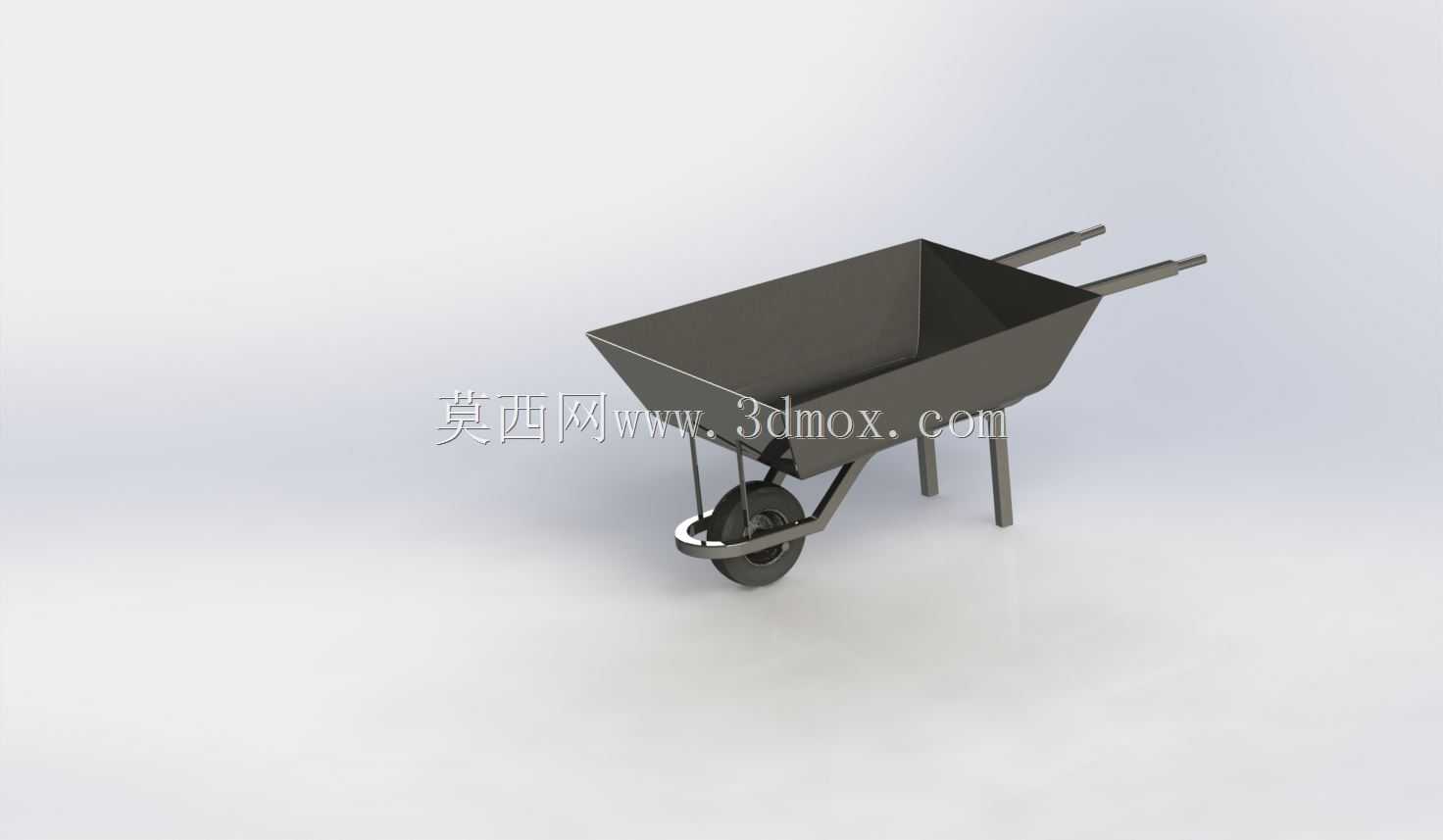

  这款人力手推翻斗车的三维结构,面向建筑工地、市政维修、庭院施工、小型物料周转等短距离搬运场景。它的核心作用不是承担长距离运输,而是在装载机、货车或固定料堆无法进入的狭窄通道内,完成砂浆、碎砖、砂石、渣土、混凝土余料以及零散工具的单人转运。实际使用中,操作者握住后部两根手柄向前推行,到位后通过车斗倾翻和前端支撑关系完成卸料,动作路径短,转弯半径小,适合楼层内、脚手架旁、管沟边和临时施工便道作业。

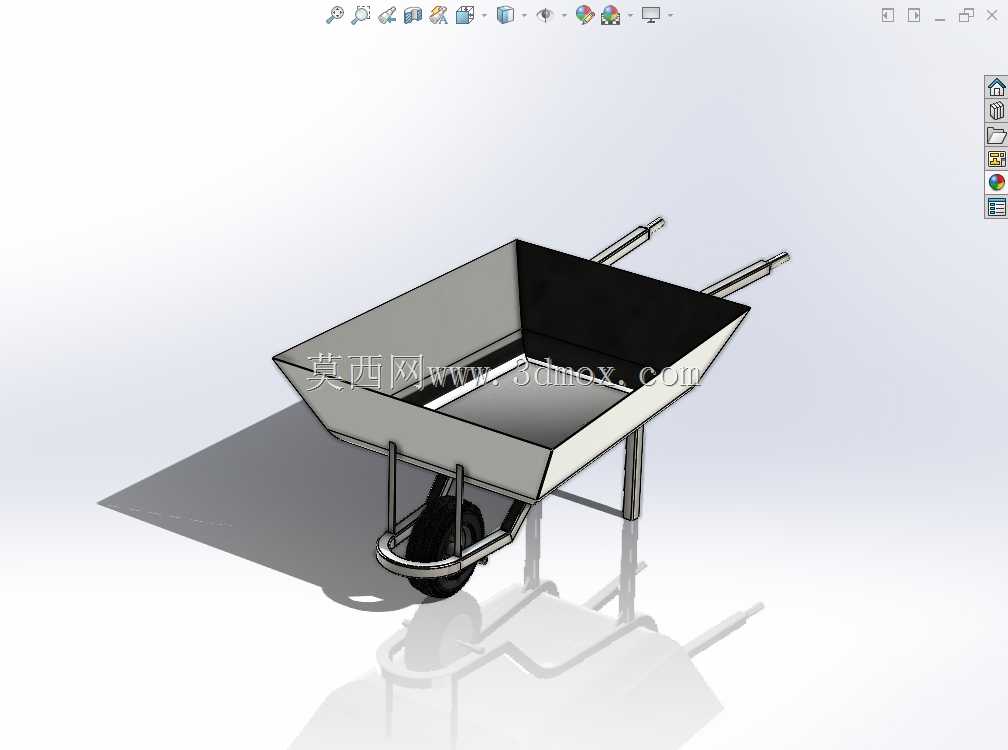

  从结构组成看,模型重点表达了敞口料斗、单行走轮、前部支撑腿、后部推行手柄、轮轴支架和加强撑杆。料斗采用上宽下窄的斗形截面,侧板与底板通过折边和焊接形式形成承料空间。斗口向外展开,既方便铁锹投料,也能在卸料时减少物料卡阻;底板向轮轴附近收敛,使满载重心尽量靠近车轮中心,降低操作者抬柄时的垂直受力。料斗后侧与手柄区域连接,前下部靠近轮轴布置,倾翻时物料可沿前侧斗壁滑出,避免整斗重量完全压在操作者手臂上。

  单轮布置是这类转运车区别于双轮平板车的关键。车轮位于车体前部下方,承担大部分竖向载荷,两个支撑腿在静止时落地,与车轮共同形成稳定的三点支撑。推行过程中,操作者通过手柄控制后部高度,车体可围绕轮轴做小范围俯仰;转弯时,单轮接触面积小,车体能够在狭窄空间内灵活转向。该结构对路面平整度有一定要求,在松软泥地或坡道上需要控制装载量,但在硬化地面、楼面临时通道和厂区小范围转运中,通过性和机动性优于多轮大型小车。

  建模时,料斗部分不宜只按外观壳体处理,需要把板材厚度、折弯边线、斗口加强边和底部承托梁表达清楚。侧板承受物料侧向挤压,底板承受冲击和摩擦,边角区域在实际焊接生产中常增加补强角件。手柄从料斗后侧向斜上方延伸,握持高度应结合普通人机尺度确定,过高会增加推行摆动,过低则使抬柄和卸料费力。手柄末端可设置防滑套或横向挡边,防止湿手、戴手套操作时滑脱。两根手柄之间的开度还要考虑操作者站位,避免推行时与腿部干涉。

  前部支撑腿在车辆静置装料时承担防倾作用,其落点不能过于靠近轮轴,否则满载状态下容易向前翻倒;也不能过度后移,否则卸料时车斗前缘抬起受阻。支撑腿下端通常做成平脚或小幅外撇,以增大与地面接触面积,在硬地上减少滑移,在软地上降低下陷。轮轴支架位于料斗底部靠前位置,支架与斗底、侧梁之间应形成连续传力路径,不能仅靠薄板单点连接。车轮、轴套、支架和支撑腿共同构成受力闭环,承受装载冲击、推行振动和卸料扭转。

  外形边界方面,整车长度主要由料斗前后尺寸、前轮位置和后部手柄长度决定;宽度受斗口尺寸和单轮轮宽控制,需保证能够通过常见施工门洞、施工电梯入口和临时脚手架通道。料斗容积增大可以提高单次转运量,但会同步提高重心、增加抬柄力,并使卸料时冲击更明显,因此结构设计需要在斗容、轴距、手柄力臂和支撑稳定性之间平衡。车斗最高装载线不宜超过斗口过多,否则转弯和坡道作业时物料容易撒落,还会改变车体后部平衡。

  在装配关系上,车轮应保留绕轴旋转自由度,轮轴与支架之间可通过套筒、轴承或耐磨衬套降低摩擦;料斗与车架若设计为可倾翻结构,需要明确铰接点位置和限位关系,使车斗既能向前翻转卸料,又能在正常推行时稳定落座。若采用固定式斗体,则依靠操作者抬柄、前轮作为支点完成倾翻,此时手柄强度、斗底刚度和支撑腿耐磨性更关键。模型中各杆件相交位置应体现真实焊接或紧固件连接逻辑,避免出现悬空管、薄板独立承重和运动干涉。

  对于结构设计学习者,该模型适合用来分析人力搬运设备中的载荷分配、杠杆力臂、三点稳定、薄板焊接件和人机操作姿态。审查时可从满载砂石工况出发,先判断重心相对轮轴的位置,再检查手柄抬起力是否合理;随后沿料斗底板、侧梁、轮轴支架、支撑腿逐段看力流是否连续;最后模拟推行、转弯、静置装料和前倾卸料四个动作,确认车轮旋转、腿部落地、手柄握持和斗体翻转之间没有干涉。这样建立的三维结构不仅外观接近实物,也能反映工地手推车在真实搬运中的受力与使用逻辑。
