铰接式传动连接支座结构造型

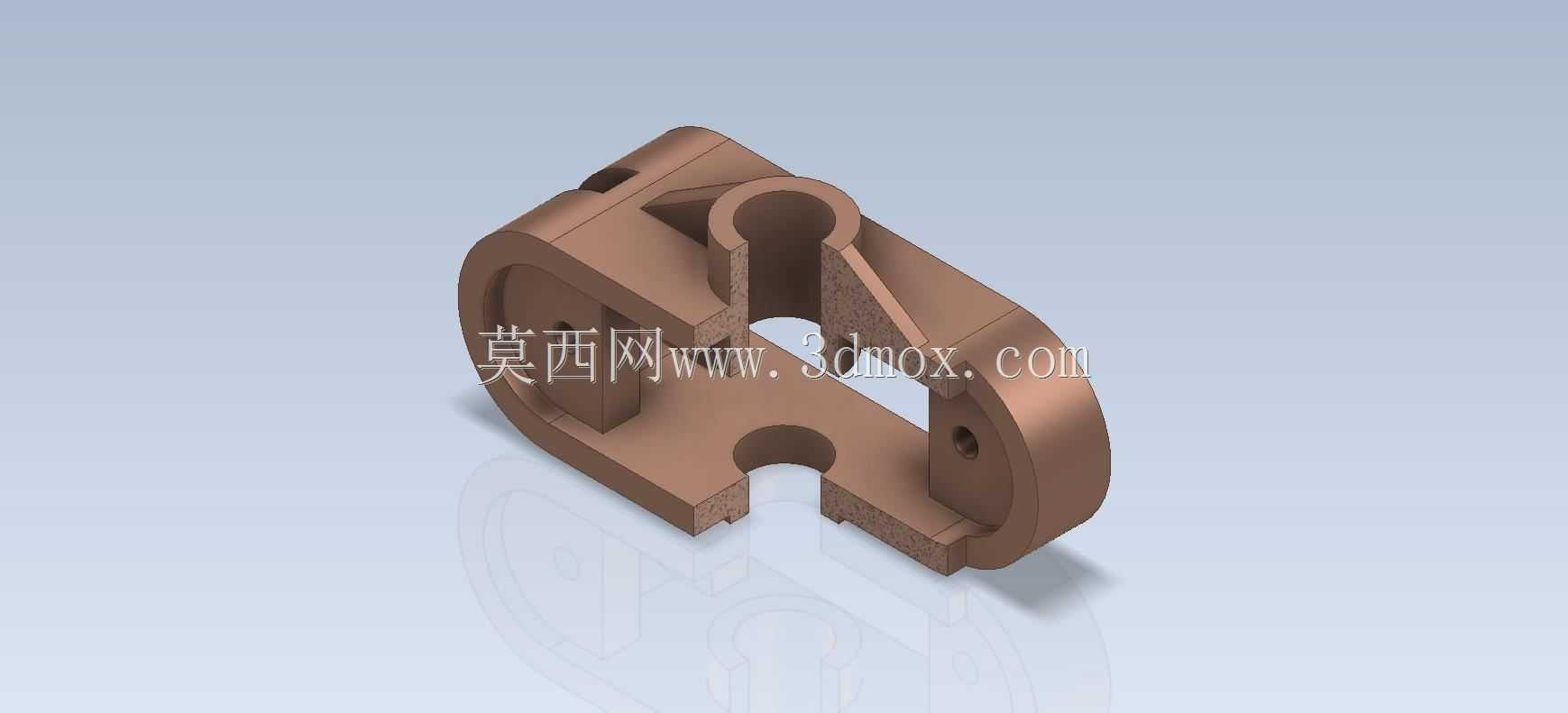

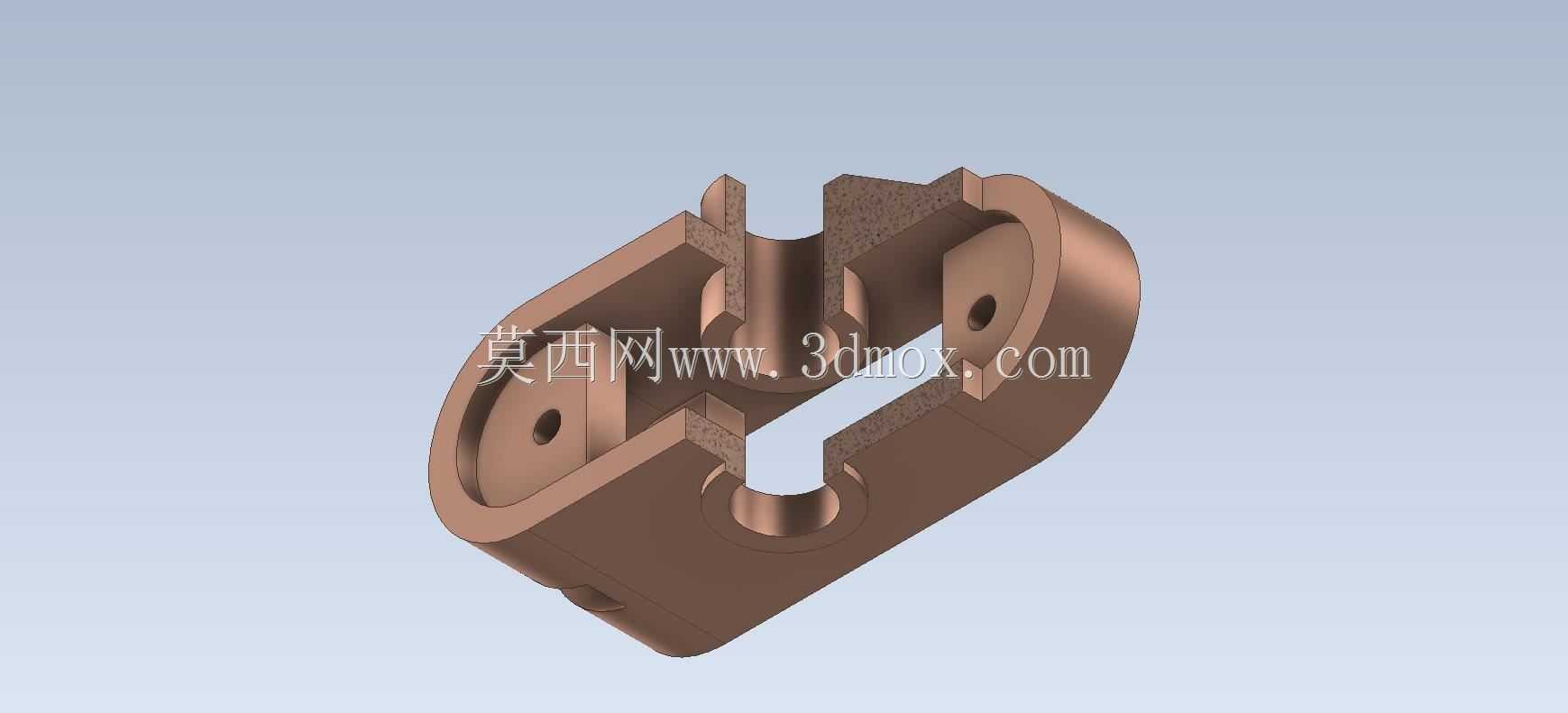

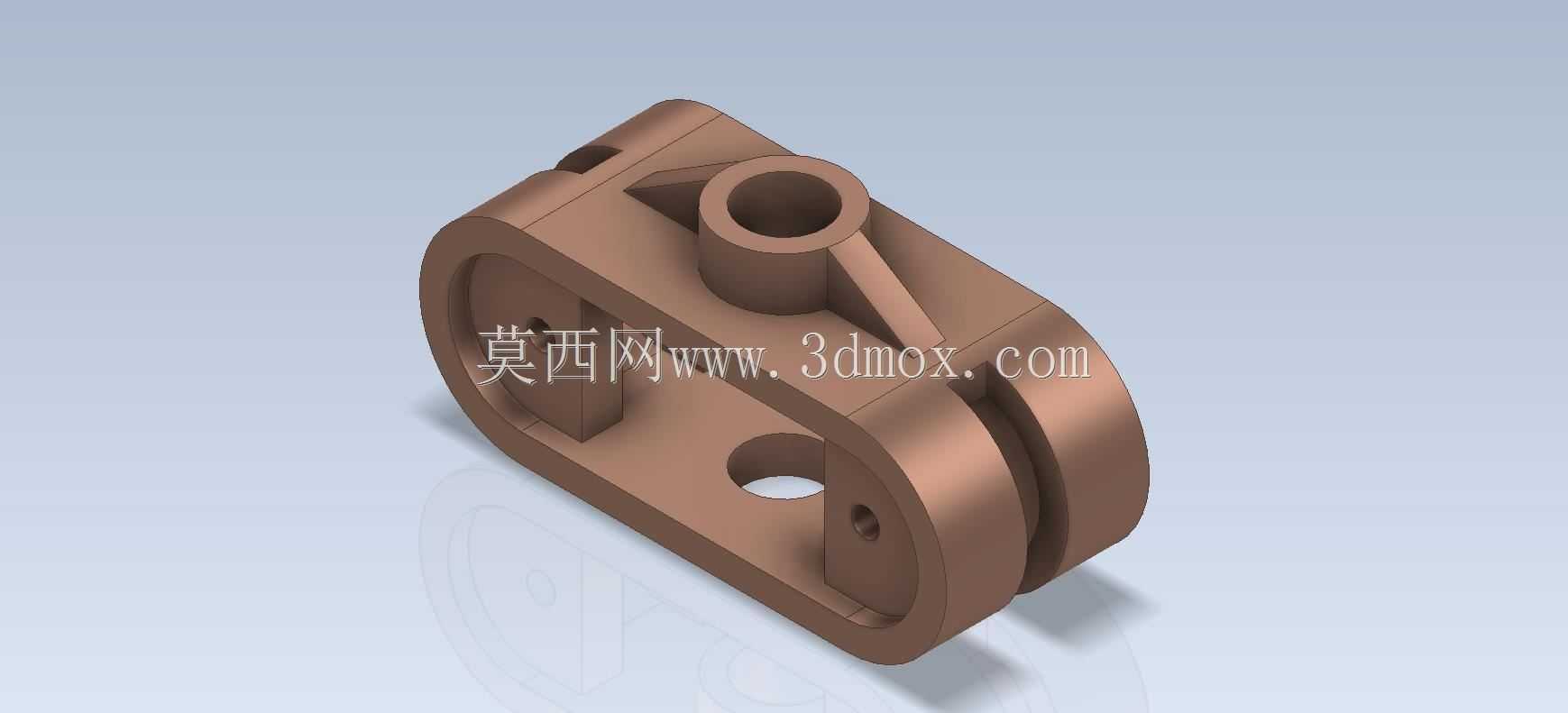

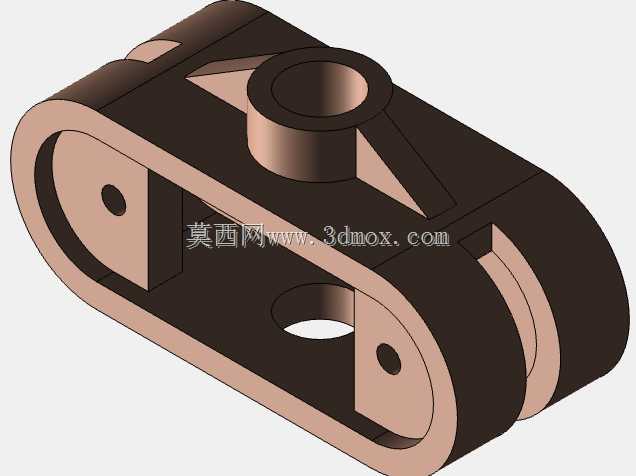

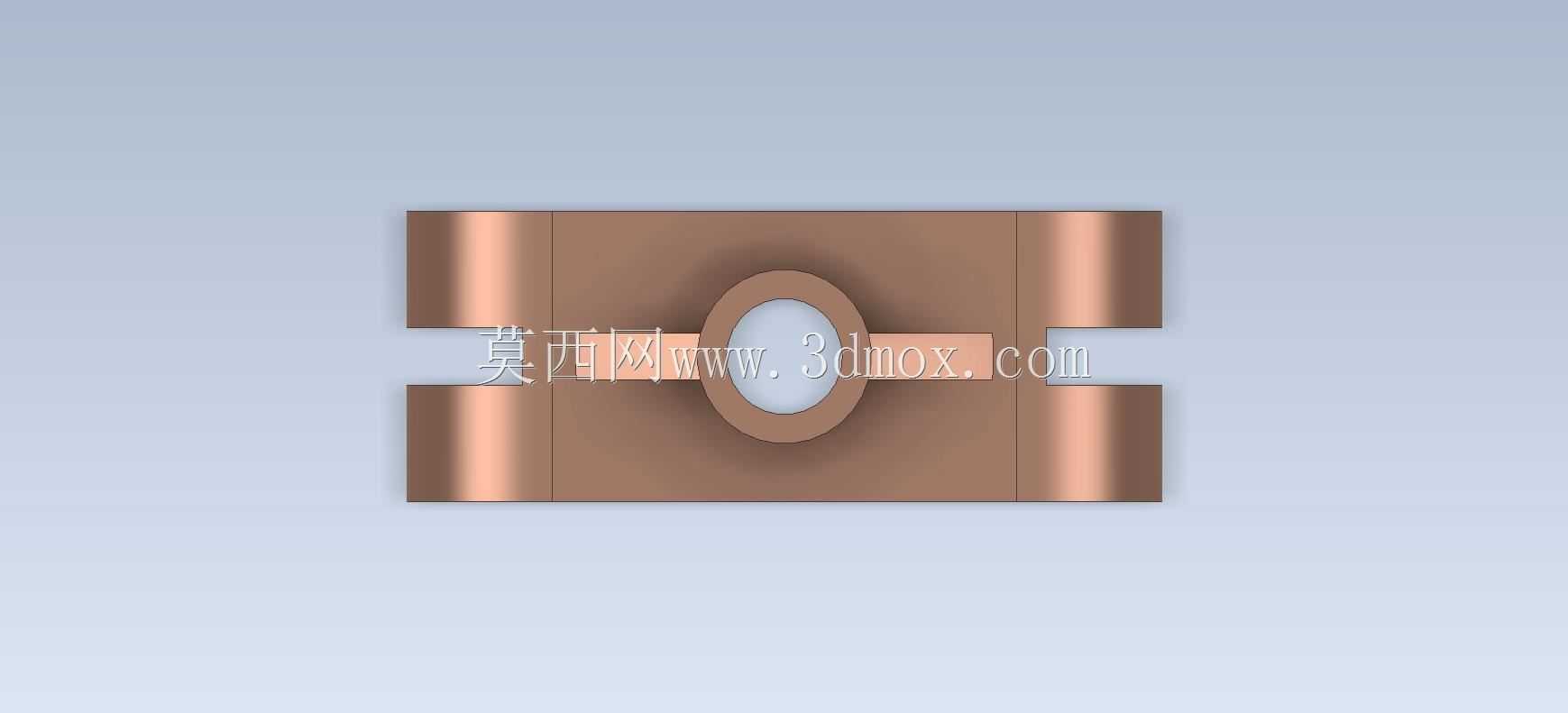

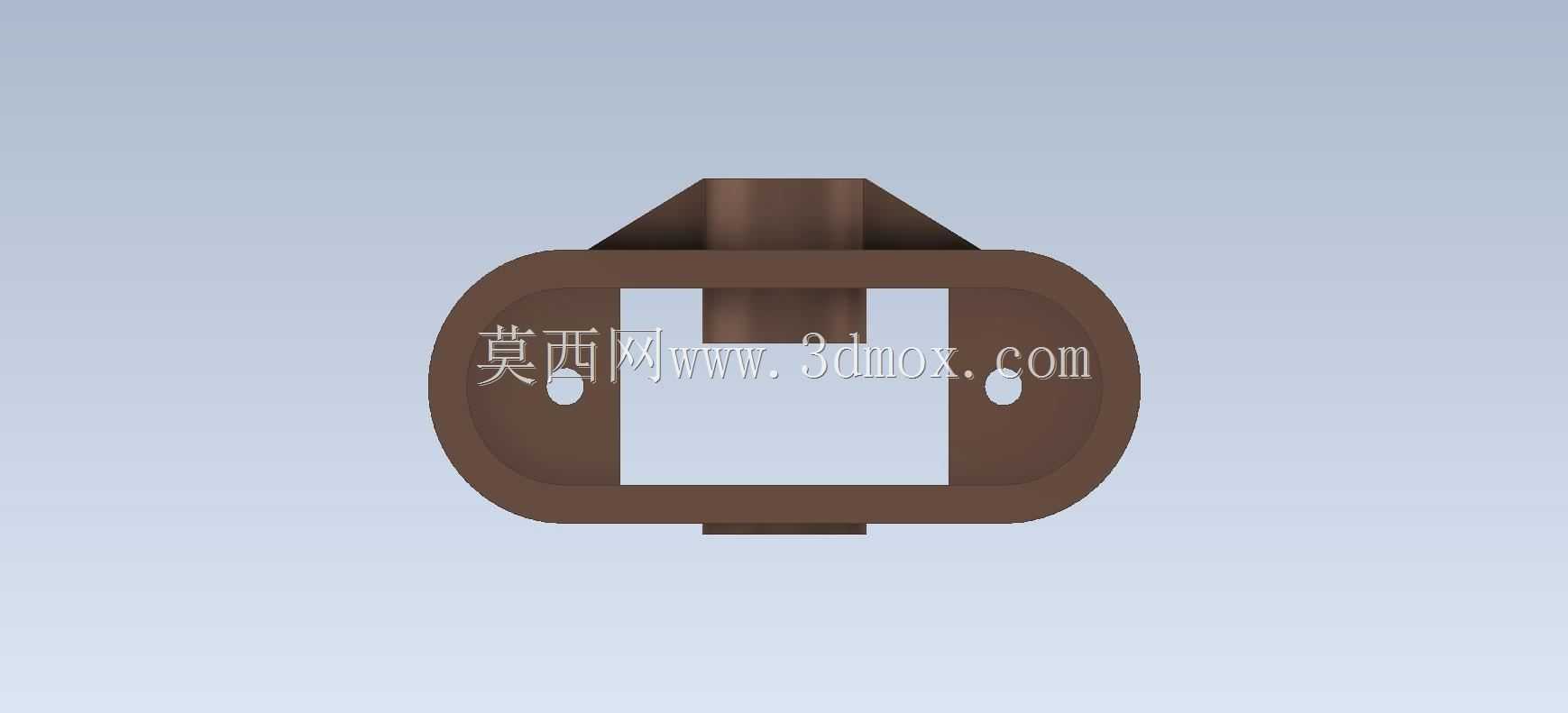

　　该零件属于小型机械传动与支撑系统中的铰接连接类构件，整体采用一体式块状基体布局，主体轮廓为带圆角过渡的长条形盒式结构，端部设置半开放环形铰接耳座，中部立置带同轴通孔的圆柱轴套，侧面开设圆形减重与穿杆孔，各功能区域通过加强筋与侧壁连为整体，可在连杆机构、小型输送摆臂、教学实训台以及轻工设备的摆动单元中承担转轴支撑、杆件铰接和运动限位作用。

　　从实际装配边界来看，零件长度方向决定了两个铰接点位之间的跨距，端部环形耳座用于容纳销轴或短轴，中部圆柱轴套可穿入旋转轴，使相连杆件在设定平面内完成相对摆动。侧面圆孔既可以作为减重通道，也可根据机构需要穿过锁紧件、定位销或辅助拉杆。底部与侧壁形成的平整区域能够贴合安装基面，在装配时通过销轴、卡簧或紧固件限制轴向窜动，避免运动过程中出现偏载。

　　结构设计上，外轮廓大量采用圆角和厚壁过渡，目的不是单纯追求外观，而是降低铸造、注塑或机加工过程中应力集中的风险。端部环形耳座保留较厚壁厚，以承受反复摆动带来的剪切和挤压载荷；中部轴套与底板之间设置斜向加强筋，可提高轴套根部的抗弯能力，防止轴孔在侧向力作用下发生张开变形。主体内部采用局部镂空形式，在保证支撑刚度的同时减少材料占用，适合教学练习中演示“以筋代厚、以孔减重”的机械结构思路。

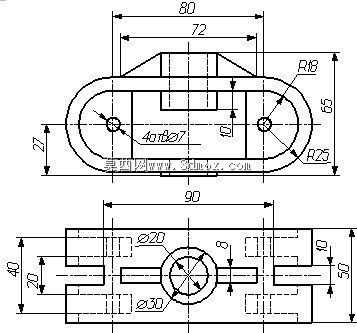

　　建模时应先确定两端铰接中心和中部轴套中心的相对位置，再由中心距反推基体长度、耳座半径和轴套高度。主体可通过拉伸生成基础块体，随后利用切除命令形成内腔与侧孔；圆柱轴套与环形耳座采用同心约束建立，保证孔系同轴度；加强筋需结合侧壁厚度布置，筋板宽度不宜超过主壁厚，避免成型时产生缩痕或加工后出现刚性突变。圆角处理应放在主要实体特征之后，先保证功能孔位和安装面准确，再对棱边进行统一倒圆。

　　在工程应用中，这类构件常见于低载荷摆动机构，例如小型翻料架、导料挡板、夹具压紧臂、实验台连杆以及自动化设备的辅助支撑单元。工作时，销轴穿过耳座和轴套，将相邻零件连接成可转动副；基体承受来自杆件的拉力、压力和少量弯矩，孔壁则承担摩擦磨损。若用于长期运转场景，需要在轴孔内增加衬套或预留润滑间隙；若用于低速轻载场景，也可直接采用尼龙、树脂或铝合金加工，以降低重量和噪声。

　　安装校核时需重点关注三个位置：一是耳座孔与销轴的配合间隙，间隙过大会引起摆动冲击，过小则会造成卡滞；二是中部轴套高度与配合件宽度的匹配，轴套过长会干涉相邻杆件，过短则支撑面不足；三是底部轮廓与周边机架的避让关系，尤其在摆角达到极限时，侧壁、筋板和圆孔边缘不能与固定件发生碰撞。对于需要批量制造的场景，还应结合工艺方向调整拔模斜度和孔口倒角，使零件既能满足运动功能，也具备稳定的加工与装配工艺性。
