简易定滑轮支撑传动组件结构

　　这套绳轮支撑结构在轻载物料转运、小型牵引工位、教学演示台架以及实验室简易加载装置中十分常见，核心作用是把牵引绳索的走向进行换向，让水平方向的拉力可以转化为竖直起吊方向的作用力，也可以在多段绳索排布的工位里调整绳路角度，避免绳索直接剐蹭设备机架棱角出现过快磨损。整套组件没有复杂的减速或者动力输出结构，所有功能都围绕轮体顺畅转动、机架稳定承重、安装定位可靠这三个核心需求展开。

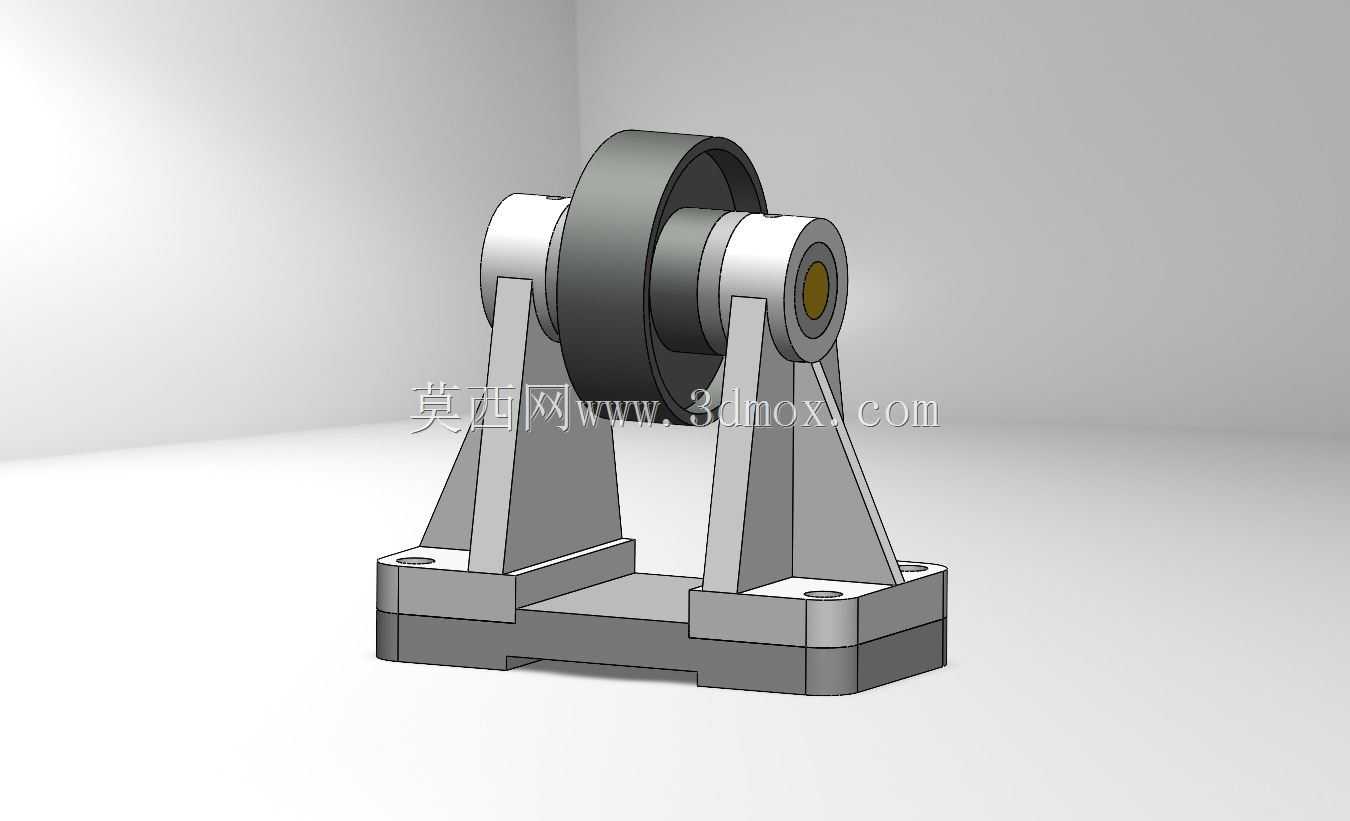

　　从结构组成来看，转动核心是中间的宽槽绳轮，轮缘开出适配绳索直径的内凹绳槽，绳索工作时完全落在槽腔内部，不会在轮体转动过程中出现侧向滑脱。绳轮同轴穿装在固定心轴上，心轴两端搭在两侧立式支撑板的轴孔位置，轴端做轴向限位，避免心轴在设备运行时从支撑板孔位中窜出。两侧支撑板采用立式折弯式立板结构，立板底部向外延伸出水平安装翼边，翼边和底部的一体式底座平台通过紧固件锁合，立板侧面还加设了三角形加强筋，当绳轮受到绳索斜向拉力时，加强筋可以抵消立板受到的侧向弯矩，避免立板长期受力后向外张开变形。底座整体为长条形平板结构，底板两端预留贯通安装孔，现场部署时可以直接穿入螺栓把整套组件固定在工位钢架、设备台面或者预制混凝土基础上，不需要额外焊接支座。

　　设计过程中首先要确定绳轮的绳槽尺寸，槽底圆弧半径要比配套使用的绳索外径略大0.5到1毫米，槽口两侧留出足够的导向倒角，绳索快速进出绳槽时不会被槽口边缘切割磨损。心轴的直径选取要匹配轮体内部的转动配合间隙，轮体和心轴之间预留合理的转动游隙，既不能间隙过大导致轮体转动时出现径向跳动，也不能间隙过小出现转动卡滞。两侧支撑板的轴孔同轴度需要严格控制，两个孔的轴线偏差过大会强行掰弯心轴，转动时阻力会急剧升高，甚至出现轮体转不动的情况。底座的安装孔间距要适配常用工位的型钢安装孔位，孔边到底板边缘留出足够的螺栓扳手操作空间，现场安装时不需要额外加工避让位。

　　从安装边界来看，整套组件的占地轮廓由底部长方形底座决定，宽度方向两侧不超出底座翼边，高度方向从底板底面到绳轮顶端的总高度适配多数低位牵引工位的安装空间，绳轮的轴向宽度小于两侧支撑板的外侧间距，绳索在轮槽内左右偏摆的范围不会碰到两侧立板。实际使用时，绳索从绳轮上方或者侧方绕入轮槽，拉力作用在轮体上的载荷会通过心轴传递到两侧支撑板，再顺着立板、加强筋传导到底座，最终分散到安装基础上，整个传力路径连续无应力集中突变点。这类结构不需要配套复杂的润滑管路，仅需要在心轴配合位置定期加注润滑脂就可以长期维持顺畅转动，维护难度极低，非常适合需要简单改变力的传递方向、不需要大负载起重的日常生产与教学场景，结构拆解后也可以清晰展示转动副、支撑约束、载荷传导这些基础机械原理，帮助初学者理解静力学支撑与旋转运动配合的设计逻辑。
