立式快速夹钳焊接工装压紧机构

　　这套立式快速夹钳属于焊接工装和装配工位中常用的手动压紧元件，核心作用是在工件定位后提供稳定、可重复的向下夹紧力。它不是单纯的外观件，而是围绕“快速闭合—到位锁止—人工解锁”这一动作链设计的机构件。现场使用时，操作者压下长手柄，内部连杆越过肘节死点，压头随即落到工件表面；继续施力使机构进入自锁区间后，即使手柄受到振动或轻微误碰，夹钳也不会自行松脱。需要换件时，向上扳动手柄，压头抬起并让出取放空间，适合小批量多频次的装夹节奏。

　　从应用场景看，这类夹钳大量出现在钢结构焊接胎架、钣金组对工装、机加工辅助定位、管材拼接和检测夹具中。焊接工位尤其重视压紧点的可靠性：工件在受热变形时会产生翘曲和侧向推力，夹具需要把母材压靠在定位块或靠山面上，避免焊缝收缩后尺寸跑偏。与螺栓压板相比，快速夹钳的开合行程短、操作动作集中，操作者不需要反复拧螺母，工位节拍更稳定；与气缸压紧相比，它不依赖气源，布置灵活，维护点少，适合分散工装、试制线或临时胎架。

　　结构上，模型把底座、铰接板、连杆、手柄、压杆和可调压头都拆分成了独立实体，能够清楚看到各销轴的同轴关系和运动干涉边界。底座采用法兰式安装面，预留多个固定孔，可直接用螺栓锁在工装板、槽钢或焊接平台上。安装时不宜只看夹钳本体外形，还要预留手柄下压和上翻的扇形空间，尤其在多套夹钳并排布置时，手柄之间不能互相碰撞，操作者手腕也需要有足够的活动余量。压头位置通常根据工件压紧面高度调整，螺杆端部的接触件可通过螺纹改变伸出长度，以适应不同板厚和定位高度。

　　设计思路上，这类机构把人力通过长手柄放大，再经连杆传递到压杆，夹紧力并非靠手柄一直硬压维持，而是利用肘节机构过死点后的机械锁止状态承载。建模时需要重点核对几个位置：完全打开时压头的最高点和避让高度，完全闭合时压头的最低位置，销轴连接处的侧向间隙，以及底座孔位到压头作用线的水平距离。若压头离底座支点过远，实际刚性会下降，工件受力后可能出现压杆偏摆；若压紧点靠近焊缝热影响区，还要考虑焊渣飞溅、热辐射和操作空间，不能让手柄紧贴高温母材。

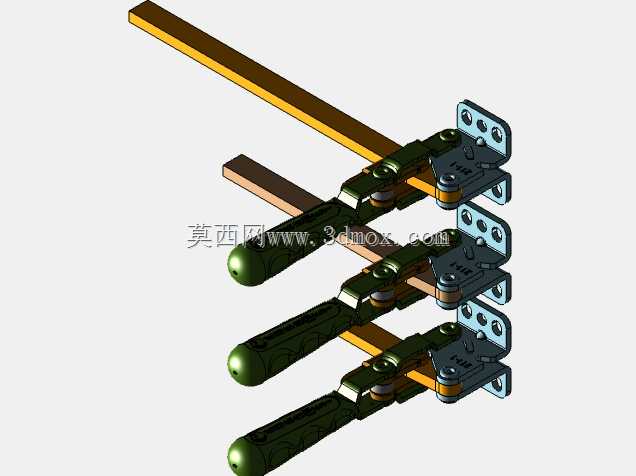

　　外形边界方面，立式夹钳的高度方向尺寸比水平式更突出，手柄长度决定了操作力和开合半径。布置在工装中时，应先确定工件被压面的高度，再反推底座安装面和压头调节量；底座孔中心距、底板厚度、销轴直径和压杆截面则影响承载等级。对于需要防错的工位，可在手柄附近增加到位检测或色标，但夹钳本体仍应保持机械自锁优先。模型中并列展示了不同规格或不同开合状态的结构，便于对比压臂长度、底座孔位和手柄姿态，在工装设计阶段可直接作为压紧机构选型、空间校核和干涉检查的参考。
