L形管路对接紧固连接组件

　　在流体输送管路的现场布设环节，经常会遇到两段走向呈垂直转折的圆管需要完成刚性对接的工况，这类转角位置如果直接采用直管对接法兰，往往需要额外增加两段90度弯管做过渡，不仅会增加管路的整体压降，在安装空间局促的设备舱、液压站阀组周边、小型工艺管线排布区域，多余的弯管转角还会和周边的阀体、线缆桥架、设备机架发生干涉，这套L形法兰连接组件正是针对这类窄空间转角管路对接场景开发的紧固连接件。整套组件由三件结构完全一致的长杆六角紧固螺栓配套对应法兰盘组成，螺栓采用全长度光杆加两端六角头的结构形式，光杆段穿过两侧L形法兰盘的预制通孔，两端六角头分别贴合在两片法兰的外侧端面，拧紧过程中不需要在法兰侧方预留扳手摆动空间，

　　只需要在法兰的轴向两端预留扳手操作位即可完成锁紧，这一结构设计尤其适合管路贴墙、贴设备壳体安装的场景——常规单侧拧螺母的螺栓需要在法兰径向侧方留出至少几十毫米的扳手活动空间，而这种贯穿式双头六角螺栓的操作空间全部集中在管路轴向方向，侧方零操作间隙也能完成装配。从实际功能特性来看，这套连接结构的核心作用是把两段轴线呈90度垂直布置的圆管管口，通过配对的L形法兰面压紧密封，法兰和管口的配合止口可以提前和管路焊接或者一体铸造成型，紧固螺栓沿法兰的周向均匀分布，图中展示的三件螺栓对应三片法兰连接位的周向三点排布，三点锁紧的方式相比四点锁紧在小通径管路上对中更便捷，拧紧过程中不容易出现法兰面偏斜，

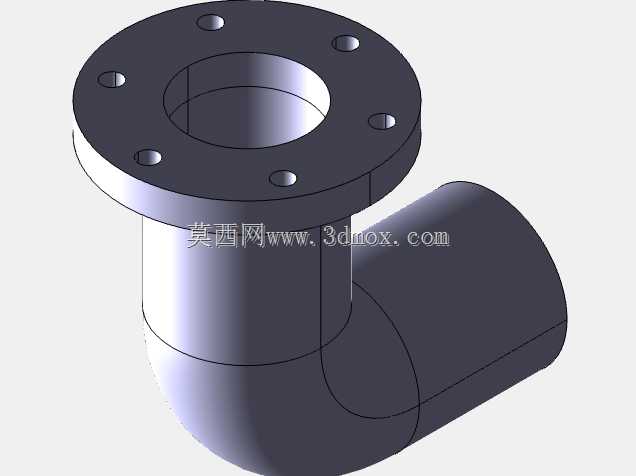

　　每颗螺栓的预紧力可以通过对角交替拧紧的方式均匀传递到法兰密封面，配合中间的密封垫片就能实现管路转角位置的介质密封，既可以用在低压给排水、压缩空气管路，也可以用在低压液压回油、润滑管路的转角对接。设计这套结构的时候，首先要敲定的是法兰的对接面角度，L形法兰的两个对接面分别和两段垂直管路的轴线保持垂直，两个法兰面自身呈90度夹角，螺栓的贯穿孔轴线和两片法兰的对接面平行，这样螺栓锁紧的时候，压紧力方向正好垂直作用在法兰密封面上，不会出现分力导致法兰面滑移。螺栓的光杆直径和法兰通孔之间采用小间隙配合，间隙量控制在0.2到0.5毫米之间，既方便装配的时候穿入螺栓，又能通过光杆的径向限位作用，让两片法兰在锁紧过程中自动对中，

　　避免管口出现错位错边。螺栓两端的六角头对边尺寸按照通用紧固件标准选取，和市面上标准开口扳手、套筒扳手的规格完全匹配，现场维护的时候不需要定制专用工具。外形尺寸和安装边界方面，整套组件的适配管路通径覆盖小通径范围，螺栓的总长度根据两片法兰的总厚度加上两端六角头的贴合余量确定，光杆露出法兰外侧的长度不超过六角头的厚度，避免多余的杆段突出在外剐蹭周边管线。安装的时候需要在管路轴向的两端分别预留不小于扳手长度的操作空间，法兰的径向轮廓外沿到相邻障碍物的距离只需要大于法兰外径3到5毫米即可，不需要预留侧方操作位，这一特性让它在密集排布的阀组管线、设备内部预装管路里的适配性远高于常规转角法兰组件。长期运行过程中，这种贯穿式螺栓的受力状态为纯轴向受拉，没有径向剪切载荷，螺栓的应力分布均匀，在管路出现轻微振动的工况下，预紧力衰减速度比单侧螺母锁紧的结构更慢，后期维护只需要定期按对角顺序复紧两端六角头即可，不需要拆解法兰就能补偿密封垫片的蠕变松弛量。
