便携金属卷笔刀削笔器结构设计

　　这款卷笔刀属于小型手动文具切削工具，整体结构围绕铅笔杆的导入、定位、切削和排屑展开，外观上采用金属夹持座与细长削笔杆组合，适合在办公、教学、制图、手工绘图以及日常书写场景中对木质铅笔进行快速修整。与普通塑料卷笔刀相比，该结构更强调金属件的刚性、刃口安装的稳定性以及手持操作时的受力路径，建模时需要重点表达夹持环、刀片固定面、铅笔导入锥孔、细长操作杆以及各零件之间的装配关系。

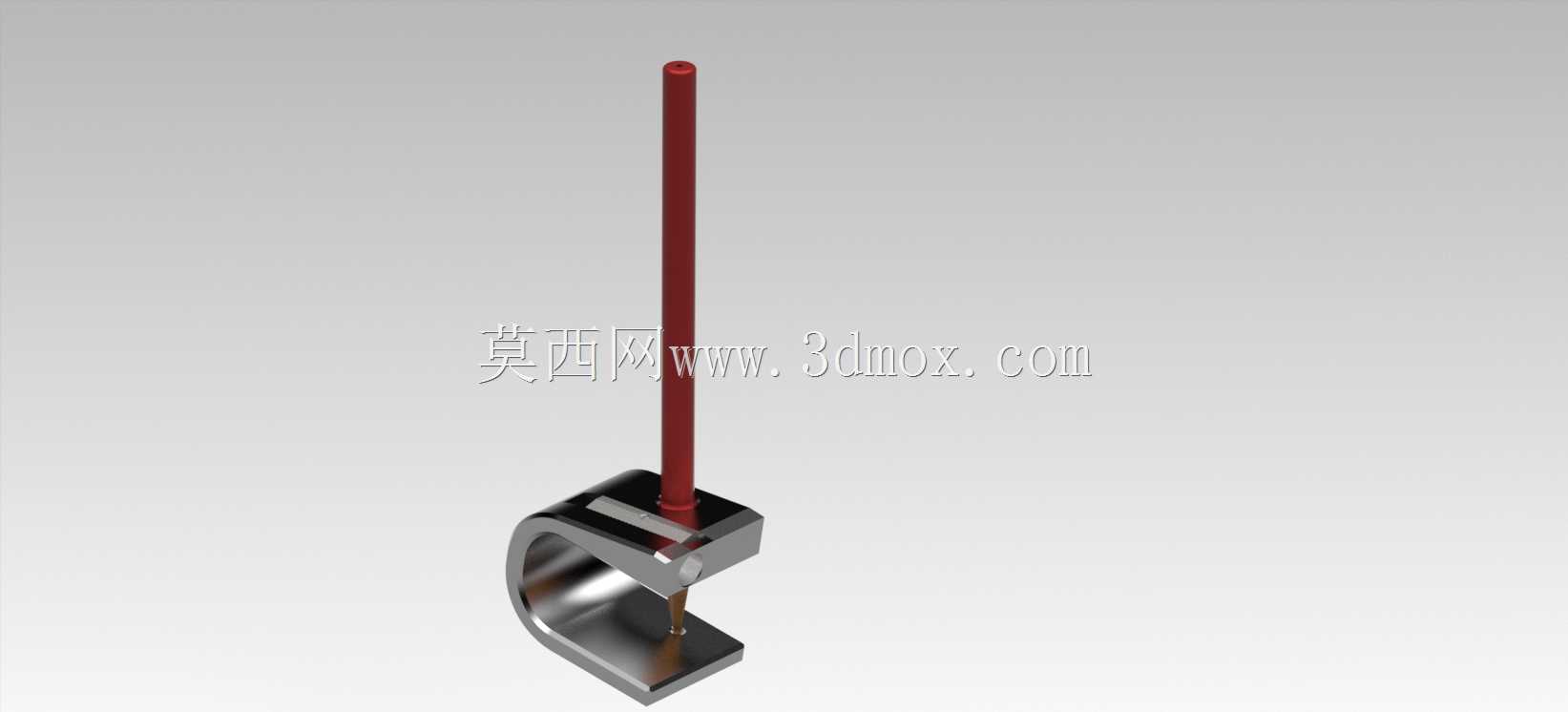

　　从实际用途看，卷笔刀的核心任务是将木质铅笔端部削成锥形，并使铅芯露出合适长度。铅笔从夹持座一侧进入，内部锥孔承担导向和限位作用，切削刀片贴近锥孔边缘布置，旋转铅笔或刀具时，木质材料沿刃口被连续削除，形成均匀锥面。该模型中可见的环形夹持结构可作为手指握持区域，也可在桌面使用时提供稳定支撑；上方细长杆则增强了操作时的握持与施力便利性，使小型刀体不必完全依赖指尖捏持。

　　结构设计上，刀体主体采用近似C形的金属支架，开口环部位兼顾轻量化与握持强度。支架内部需要设置足够壁厚，以承受铅笔插入和旋转切削时产生的径向力；刀片安装面应与铅笔轴线保持确定角度，角度过小会导致切削阻力增大，角度过大则容易造成木屑过厚、铅芯折断。三维建模时应将锥孔轴线、刀片刃口线和铅笔进给方向建立明确几何约束，刃口与锥面之间只保留很窄的切削开口，这样既能让木屑顺利排出，又能避免铅笔过度切入。

　　细长杆从刀体上部伸出，底端与金属座连接，杆体直径较小但长度明显，属于外观和操作识别度较高的部分。工程处理时不能只按视觉杆件建模，还要考虑其与底座连接处的过渡圆角或加强结构，因为侧向握持力会在根部形成弯矩。若用于实物制造，杆体可采用金属棒、塑料包覆件或压铸一体式结构；若作为金属件，应在根部增加倒角、凸台或局部加厚，避免应力集中。杆体表面在模型中采用醒目的红色，与金属银灰刀体形成区分，便于快速识别工具位置。

　　外形尺寸方面，这类卷笔刀通常控制在手掌可握持范围内，刀体宽度只需满足标准铅笔通过和刀片安装，环形开口高度应低于普通铅笔长度的数分之一，便于随身携带。细长杆的高度虽大于刀体，但其直径应远小于铅笔直径，主要承担握持和造型功能，不能影响铅笔插入空间。安装边界上，刀片需要贴合在刀体成型面上，固定点通常靠近刃口两端，以保证刃口不翘曲；锥孔入口处应做圆滑倒角，防止铅笔刚插入时被卡滞或外皮崩裂。

　　从使用流程分析，铅笔沿锥孔推入后，使用者一边轻压一边旋转，刀片逐层削去木层，木屑沿刀体侧面排出。刀体下方和侧面的开放空间有利于木屑离开切削区，避免碎屑堆积在锥孔内造成摩擦力升高。夹持环的圆弧内侧应避免尖锐棱边，既提高手指接触舒适度，也能减少薄壁件在跌落时的应力集中。对于结构设计人员而言，这类产品虽然尺寸小，但涉及曲面握持、锥孔导向、刃口角度、薄壁强度和装配公差等多个典型机械设计要点。

　　在三维模型表达中，金属支架可采用实体建模方式完成外形抽壳、开口裁切和安装面构建；刀片作为独立零件应单独表达厚度、刃口斜角和固定孔位；细长杆需保证与底座同轴或按设计角度装配，并在连接处体现过渡特征。若后续进入工程细化，还可进一步补充刀片压紧件、螺钉、防滑衬垫以及锥孔磨损余量。整体来看，该卷笔刀模型适合用于小型手动工具结构演示、文具产品造型评审、五金切削件教学以及日常用品的机械结构拆解参考。
