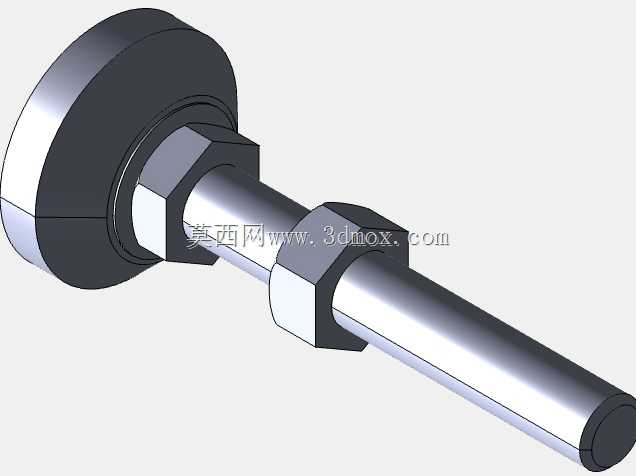

米思米D-H30X200可调支撑脚三维结构

　　这款可调支撑脚是产线设备安装阶段最常用的调平构件，日常在3C装配线、包装机组、小型检测台、非标机架落地布置时都会大量用到。很多现场调试人员都遇到过车间地面平整度偏差的问题：水泥地坪存在几毫米到十几毫米的高低差，设备机架直接落地会出现台面倾斜、运转振动传导、紧固件受侧向附加载荷的问题，这款带长螺杆的调节支脚正是为解决这类场景设计。

　　从结构组成拆解来看，整套构件分为底部承重盘、锁紧六角螺母、调节螺杆三个核心部分。底部圆盘采用大直径接触面设计，盘面直接贴合地面，相比小直径支脚，它能把设备整机重量均匀分散到地坪上，避免局部压强过大压坏环氧地坪或者地砖，盘面边缘做了圆角过渡，没有尖锐棱角，现场人员走动磕碰时也不会划伤。螺杆部分为全长外螺纹结构，穿过机架底部的安装孔后，通过上下两颗六角螺母实现锁紧固定：旋转螺母就能改变螺杆伸出机架底面的长度，单支脚的可调行程覆盖常规地坪高差范围，四个支脚配合调整就能把整机台面调至水平状态，调平完成后两颗螺母相向锁紧，防止设备运行振动导致螺纹松动、支脚高度自行偏移。

　　选型时首先要核对螺杆规格与长度参数，这款型号螺杆公称直径对应M30规格，螺杆有效长度200mm，意味着机架底板下方可预留的调节余量非常充足，哪怕现场地面预埋槽钢、机架底部需要避让管线，都有足够的螺纹长度适配。底部承重盘的直径远大于螺杆外径，接触地面的承压面积经过核算，单支脚可承载数吨级的静载荷，多支脚组合使用时完全能覆盖中小型工业设备的整机重量需求。

　　建模过程中需要重点还原几处配合细节：第一是螺纹段的完整几何特征，虽然实际出工程图时可以用螺纹简化标注，但三维装配时要保证螺母和螺杆的螺距匹配，模拟旋合行程时不会出现干涉；第二是底部圆盘和螺杆的连接过渡位置，这里是应力集中区域，实际产品一般采用焊接或者整体锻造工艺，模型里要还原过渡圆角，不能做成尖锐直角，否则后续做有限元受力分析时会出现应力失真；第三是六角螺母的对边尺寸要符合标准紧固件规范，现场调试时用户使用普通开口扳手或者活动扳手就能完成锁紧操作，不需要定制专用工具。

　　安装边界方面，机架底板需要预先加工对应直径的穿杆孔，孔径比螺杆大1到2毫米即可，方便螺杆穿入同时不会出现过大的径向晃动。布置支脚位置时，要尽量让支脚受力点靠近机架立柱的正下方，让载荷沿立柱垂直传递到支脚，避免悬臂受力导致螺杆受弯。如果设备运行时有较大振动，还可以在底部承重盘下方选配橡胶减震垫，进一步阻隔振动向地面传递，同时增加摩擦力防止设备移位。

　　这类调节支脚相比固定式焊接地脚，优势在于现场适配性极强：不需要提前对地面做精准找平，设备就位后通过螺纹微调就能完成水平校准，后期车间布局调整、设备移位重新安装时，也可以重新调整高度重复使用，在非标自动化设备、输送线支架、工作台架的设计中属于标配的通用五金构件，建模时把各零件的装配关系、可调行程范围准确还原，就能直接在整机设计时调用，校核设备最低落地高度、最大抬升高度的边界尺寸，避免现场安装时出现支脚长度不足、锁紧空间不够的问题。
