塑料手臂关节注塑成型模具结构设计

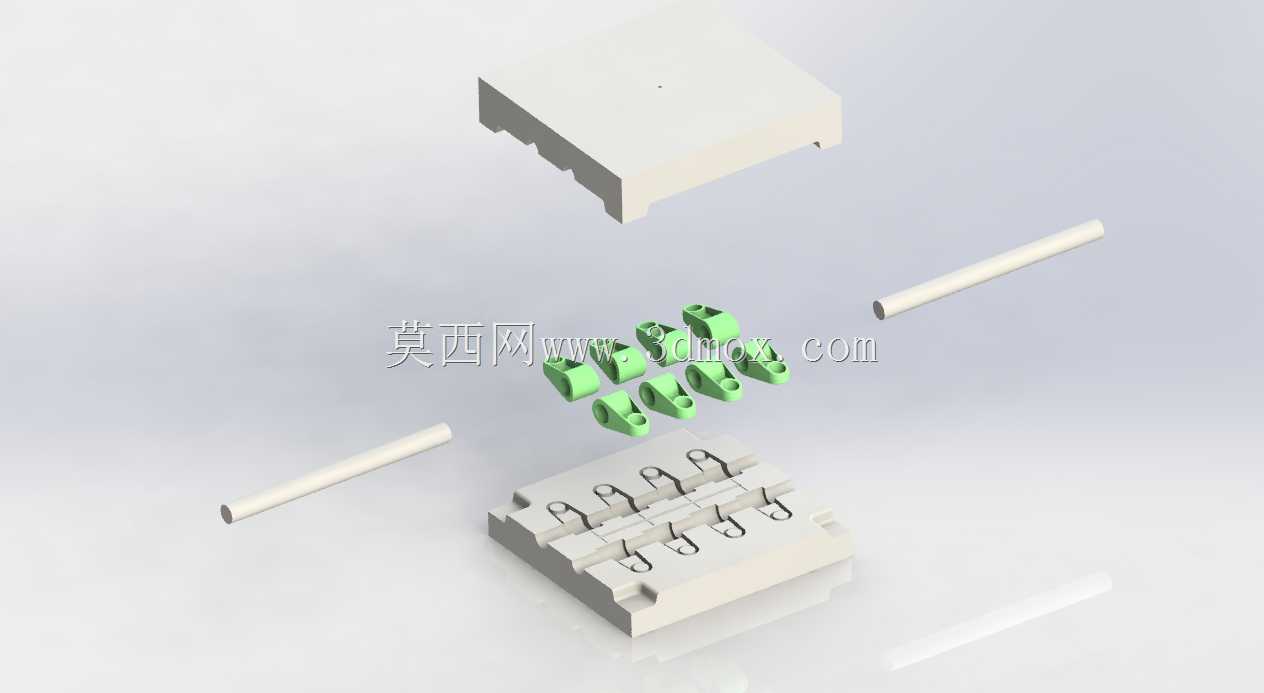

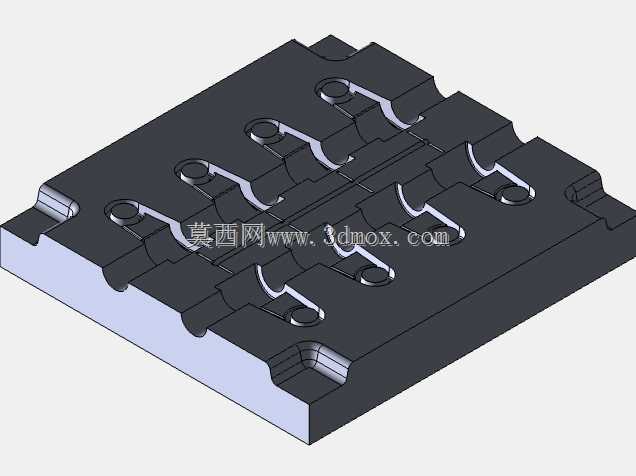

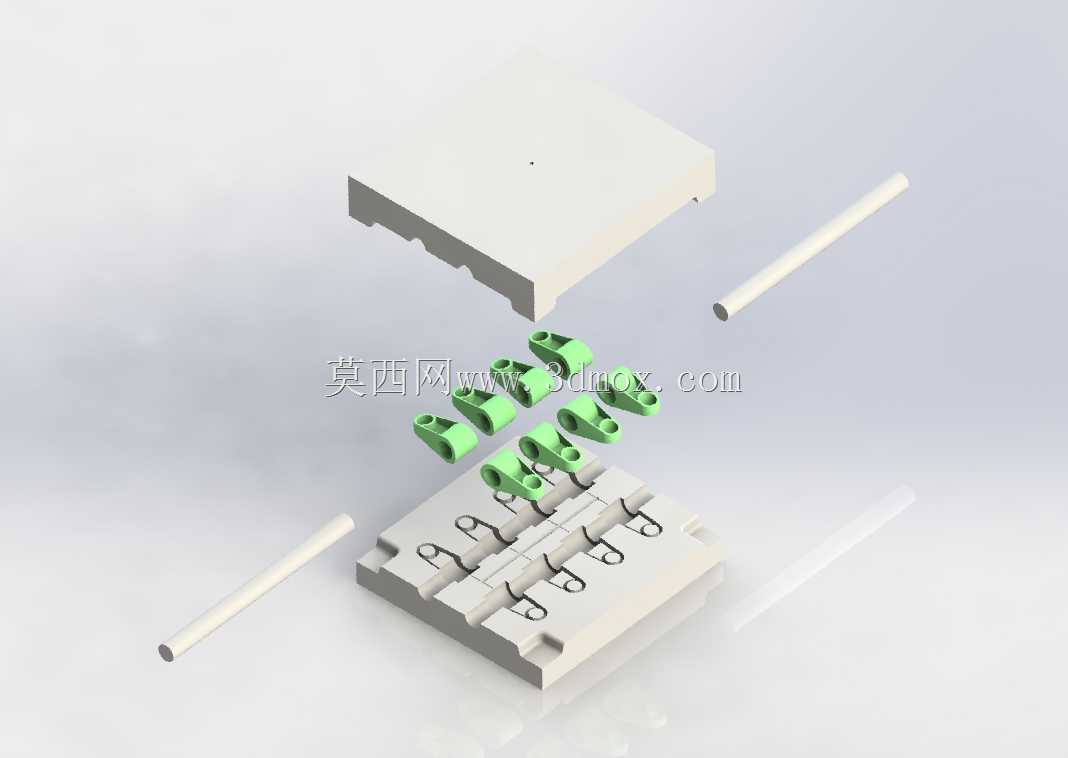

　　这套模具针对小型塑料手臂关节零件的批量注塑生产设计，核心服务于康复辅具、仿生机械手、民用玩具关节等领域的零件制造需求，这类塑料关节零件需要兼顾装配精度与反复弯折的耐用性，对模具成型的尺寸一致性、内应力控制有明确要求。从结构布局来看，模具采用一模多腔的排布方式，对应单次注塑可成型多件手臂关节零件，腔位围绕浇注中心对称布置，能够保证熔融塑料充模时的流动距离一致，减少各腔位零件的成型差异，避免出现部分零件缺胶、部分零件飞边过大的问题。模具的成型部分分为定模型腔与动模型芯，型腔部分直接成型关节零件的外轮廓曲面，型芯部分负责成型关节的铰接孔位与内部加强结构，分型面设置在零件的最大轮廓处，开模后零件会随动模侧移动，配合顶出机构完成自动脱模，

　　不需要人工额外清理分型面的残留飞边。模具配套的导柱导套结构设置在模架四角，合模时能够精准定位定动模的相对位置，避免长期生产后出现型腔错位，导致零件壁厚不均、铰接孔同轴度超差的问题，导柱表面做了硬化处理，能够承受反复开合模的摩擦损耗，延长模架的整体使用寿命。浇注系统采用侧浇口进料，浇口位置选在关节零件的非装配面边缘，充模完成后浇口残留痕迹小，后续只需要简单修剪即可进入装配工序，不会影响关节的转动配合精度；流道截面采用圆形设计，能够减少熔融塑料的流动阻力，降低充模过程中的压力损失，同时也能减少流道凝料的原材料浪费。冷却水路围绕型腔与型芯均匀排布，水路距离成型面的距离保持一致，能够保证模温均匀分布，避免零件冷却不均出现翘曲变形，

　　尤其是关节的铰接孔位周边，冷却速率一致能够保证孔的圆度符合装配要求，不会出现孔位椭圆导致铰接转动卡滞的问题。脱模机构采用顶杆顶出，顶杆位置布置在零件的加强筋与边缘厚壁处，避免顶出时在零件外观面留下顶白痕迹，同时顶杆的顶出行程经过精准计算，顶出后零件能够完全脱离型芯，不会出现零件卡滞在模腔内部的情况。这套模具的安装尺寸适配常规卧式注塑机的装模边界，模架厚度、开模行程、顶出孔位置都符合通用注塑机的安装标准，不需要额外改装设备即可直接上机生产；模具的吊环孔、撬模槽等辅助结构都按照标准规范设置，方便模具的吊装、拆装与日常维护。针对手臂关节零件需要反复转动的使用需求，模具成型面的抛光等级达到镜面要求，成型后的零件表面光滑无毛刺，

　　铰接位置的配合间隙控制在合理范围，既不会因为间隙过大出现关节松动，也不会因为间隙过小导致转动阻力过大。模具的排气槽开设在型腔末端与熔接痕位置，能够在充模过程中快速排出型腔内的空气，避免零件出现气泡、烧焦、熔接痕明显等成型缺陷，保证零件的结构强度与外观质量。在实际生产场景中，这套模具适配通用热塑性塑料的注塑加工，比如常用的ABS、PP等塑料原料都可以通过调整工艺参数完成成型，生产效率稳定，成型后的零件尺寸一致性好，能够满足装配线的批量供货需求，不需要额外进行大量的二次修整工序，有效降低零件的综合制造成本。
