重力式无动力滚轮输送架结构设计

项目分类:输送机 发布时间:2024-11-12 ID:791760
  • 重力式无动力滚轮输送架结构设计
  • 重力式无动力滚轮输送架结构设计

  这套重力式滚轮架主要面向车间工序间暂存、装配线旁物料补给以及仓储拣选环节,工件或周转箱放置到滚轮面后,不需要额外配置电机、链轮和驱动控制系统,依靠轨道自身倾斜形成的重力分力,就能沿设定方向缓慢滑移。实际布置时常把高端作为上料端,低端作为取料端,物料从后端补入后自动向前排队,前端取走一件,后续工件依次跟进,能够明显减少人工反复搬运和跨工位走动,在先进先出物料管理、线边超市、钣金件流转和箱体类零件输送中比较常见。

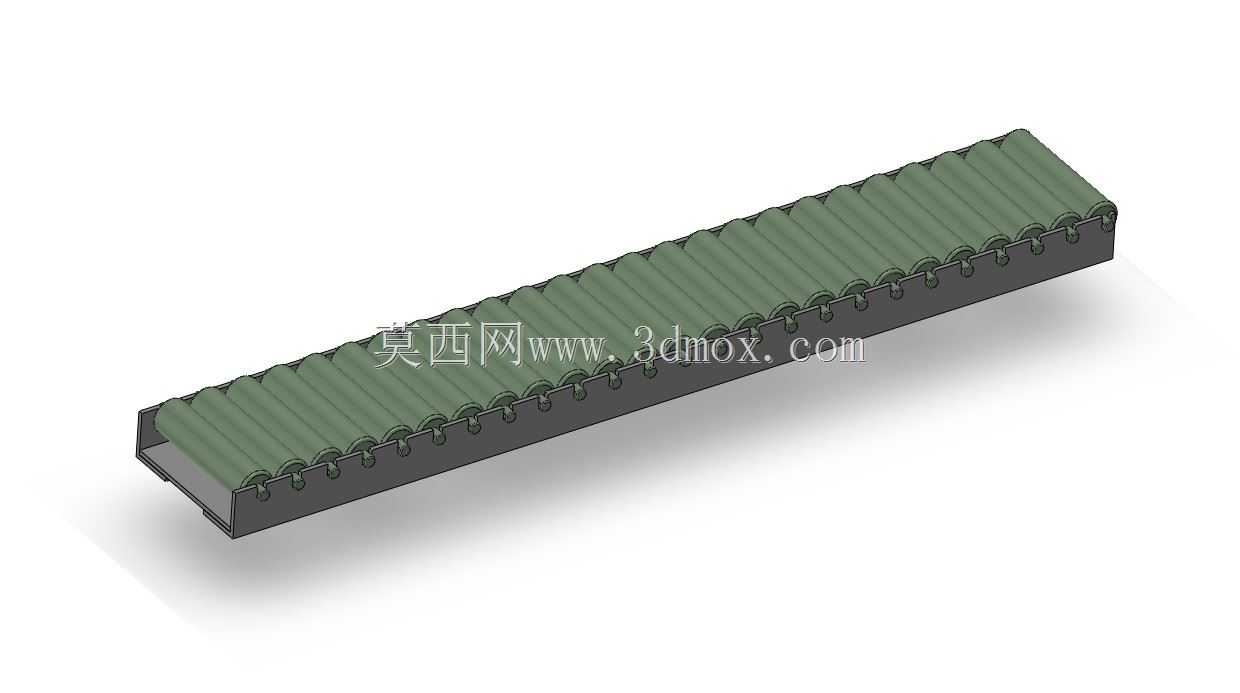

  结构上可以看到长条形机架承托整排滚轮,滚轮沿输送方向连续排列,形成近似平面的支撑面。单个滚轮直径较小、间距较密,目的在于让底面平整的周转箱、托盘或板状零件通过时始终有多个接触点,避免出现卡滞、跳动或局部压痕。滚轮上方的承载面与下方框架之间保留了装配空间,滚轮轴端依次固定在两侧支撑结构上,拆装时可针对磨损滚轮单独更换,而不必整段报废输送面。框架侧边采用连续折弯或型材式结构,既承担滚轮支座的定位作用,也为整段架体提供抗弯刚度;长距离布置时,可在中部增加支腿或横梁,防止满载后中部下挠改变坡度。

  建模时需要重点处理滚轮阵列、轴端定位和框架装配关系。滚轮不是简单装饰件,其外圆顶面应构成连续输送平面,相邻滚轮的同轴度、顶面高度差和中心距都会影响物料运行阻力。若滚轮高低差过大,箱体底面会产生间歇性冲击;若间距过大,小件或软底周转箱则可能陷入两轮之间。框架两侧的安装孔位宜按等距阵列布置,便于根据长度需求分段拼接。三维结构中还应检查滚轮转动空间,避免滚轮外缘与侧板、护边或紧固件发生干涉。

  从安装边界看,这类设备的有效宽度取决于被输送物料的底面尺寸,通常要让物料两侧留出少量导向余量,过宽会增加占地和成本,过窄则容易在偏载时刮边。输送长度受坡度和高度差共同约束,架体越长,首尾高度差越明显;若现场空间不允许较大高差,可分段设置,每段控制合理滑行速度。高度方向除了滚轮面标高,还要预留支腿调节、地脚固定和下方清扫空间。与动力辊道相比,重力架没有电控柜和驱动单元,侧面维护空间要求较低,但在与工作台、货架或流水线对接时,仍需核对入口导向、挡停位置和人员取料高度。

  功能设计的核心不是让工件无限加速,而是让物料稳定、可控地移动。滚轮材质、转动阻尼和坡度共同决定滑行状态:硬质滚轮阻力小,适合较重载荷;带一定阻尼或包覆层的滚轮可降低脆性工件碰撞风险。对于需要精确定位的工位,可在取料端设置挡块或缓冲件,使首件停在固定位置;对于多列存储场景,可把架体分成多条平行滚轮通道,每条通道独立先进先出。设计时还要考虑偏载工况,物料重心应落在滚轮支撑范围内,架体支腿不能只按均布载荷粗略估算,尤其在人员倚靠、托盘冲击和满箱堆积时,连接节点需要具备足够安全余量。

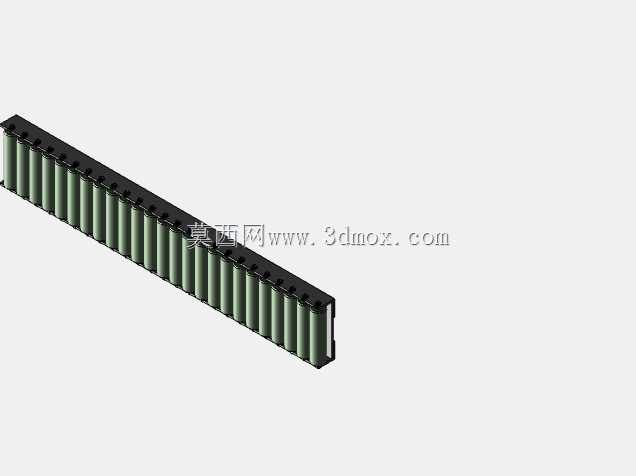

  整体外形呈狭长矩形,上部为密集滚轮承载面,下部为封闭或半封闭框架,结构简洁,适合在三维环境中进行线边布局校核。建模过程中可把滚轮、轴、侧板、支撑梁和挡停件分层装配,方便后续调整宽度、长度、轮距和倾斜角。对于设备选型人员来说,该结构的价值在于以较低复杂度实现物料自动前移;对于结构设计人员来说,真正需要细化的是滚轮排布、坡度匹配、支撑刚度和对接边界,而不是单纯搭建一个长条外形。
