多缸内燃机活塞曲轴连杆总成

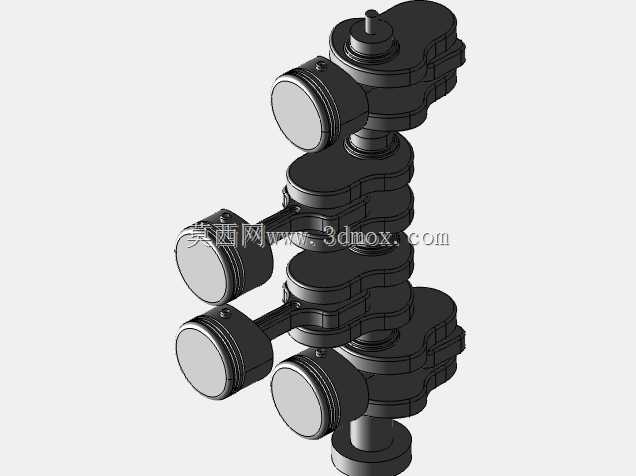

　　这套曲柄连杆机构总成围绕往复式内燃机的核心运动转换需求搭建，把活塞承受的燃气爆发压力通过连杆传递给曲轴，再将活塞的直线往复运动转化为曲轴的连续旋转扭矩输出，是汽油发动机、柴油发动机以及部分往复式压缩设备里承担动力传递的核心部件组。整套模型完整还原了多缸机型的布置逻辑，曲轴沿轴向依次排布多组曲柄销，相邻曲拐按照发火顺序错开对应相位角，保证各缸做功冲程交替衔接，输出扭矩波动被控制在合理区间，避免动力输出出现明显顿挫。

　　从实际装机场景来看，这类结构广泛适配直列多缸车用发动机、小型固定式动力机组以及教学演示用内燃机剖视台架。活塞部分采用典型的圆柱承压结构，顶部燃烧室侧直接接触高温高压燃气，裙部在气缸套内沿缸壁做往复导向，外周预留的环槽位置用于装配气环与油环：气环负责密封燃烧室，阻止高压燃气窜入曲轴箱，油环则刮除缸壁多余润滑油，防止机油进入燃烧室参与燃烧。连杆作为中间传力构件，小头通过活塞销与活塞铰接，大头剖分后抱合在曲轴曲柄销上，杆身采用过渡平缓的截面形态，在往复惯性力与旋转离心力交替作用下兼顾抗拉、抗压与抗疲劳性能。

　　曲轴的结构设计充分考虑了动平衡与支承刚性，主轴颈落在缸体主轴承座内形成旋转支承，曲柄销与主轴颈之间通过曲柄臂连接，臂部延伸出的平衡重块用于抵消活塞连杆组件往复运动和曲拐旋转产生的不平衡惯性力，降低整机振动量级。建模过程中各配合副的边界关系处理得比较清晰：活塞与缸套之间保留均匀的运动间隙，避免热膨胀后出现拉缸；连杆大头与曲柄销、小头与活塞销之间均预留轴瓦或衬套的装配空间，保证润滑介质能够形成有效油膜；曲轴轴向设置限位结构，防止工作过程中出现过大窜动。

　　外形与安装边界方面，总成的轴向长度由缸数、缸间距和曲柄臂厚度共同决定，径向轮廓则受活塞行程、连杆长度和平衡重回转半径约束，装入缸体时活塞外圆必须与气缸套同轴，曲轴主轴颈轴线与缸孔中心线的垂直度、各曲拐的相位角偏差都直接影响整机运转平顺性。设计阶段需要反复校核活塞在上止点、下止点位置时与气门、缸盖的避让间隙，同时确认连杆在摆动全过程中不会与缸体下部、曲轴平衡重发生运动干涉。对于结构设计人员而言，这套数模可以直接用于运动仿真，分析不同转速下的惯性力载荷、活塞侧推力变化和曲轴受力工况，也能作为缸体、主轴承盖、润滑油路等周边部件设计的装配参照，帮助从业者理清内燃机核心运动件之间的配合逻辑与工程约束。
