三角并联调姿平台支撑框架结构

项目分类:通用机械零部件 发布时间:2024-11-12 ID:791788
  • 三角并联调姿平台支撑框架结构

  这套三角平台机构的三维结构围绕并联调姿作业场景搭建,整体采用对称式三角承载框架作为主体受力骨架,在精密装配工位、光学元件姿态校准、小型工件多自由度对位、实验台位姿调整等场景中,这类框架式并联平台常作为核心承载执行部件使用。区别于常规串联悬臂式调姿结构,该三角布局的支撑框架将三组主支撑臂沿周向均匀分布,所有铰接点位沿等边三角形的三个顶点方位排布,受力传递路径直接从两端安装法兰沿支撑臂向中心铰接节点扩散,没有多余的悬臂受力段,在承受偏载工况时,三组臂体可同步分担倾覆力矩,避免单一支臂过载变形。

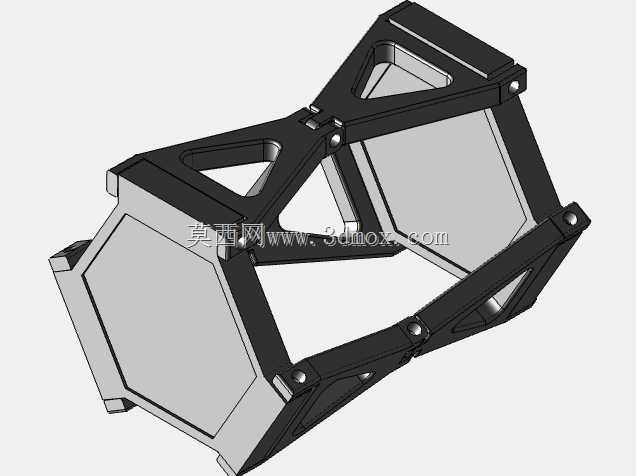

  从结构细节来看,框架的两根端板采用六边形轮廓设计,端板表面预留了平整的安装贴合面,现场安装时可直接将待调姿的工装板、被测工件或者驱动元件锁附在端板平面上,端板边缘做了加厚凸边处理,在锁紧紧固件时不会出现板面翘曲的问题。连接两端端板的三组主支撑臂全部采用镂空减重设计,臂体内部开出三角形减重空腔,在保证臂体截面抗弯模量的前提下大幅削减整体自重,对于需要频繁做位姿切换的运动平台来说,运动部件自重降低后,驱动端的负载余量可以更多分配给工件承载,动态响应速度也能得到明显提升。

  所有臂体与端板、臂体与臂体之间的连接位置都采用销轴铰接结构,铰接点位处设计了同轴的安装孔位,实际装配时可搭配标准关节轴承或者回转销轴使用,每个铰接点的转动轴线都经过布局校核,三组支链的运动轴线在空间内交汇于平台的运动中心,运动过程中不会出现支链干涉或者运动卡死的问题。框架整体的外轮廓边界规整,没有向外突出的零散零部件,在设备内部安装时可以直接按照三角外轮廓预留安装空间,端板上的安装孔位呈对称分布,对接周边设备法兰时不需要额外做转接板适配,安装边界清晰可控。

  设计思路上,这套结构优先兼顾了刚性与轻量化的平衡:如果采用实心臂体结构,整体重量会大幅上升,驱动元件需要额外克服框架自重做功,动态运动时的惯性冲击也会变大;而过度镂空又会导致臂体刚性不足,承载后出现挠曲变形,影响调姿精度。因此臂体的镂空区域全部保留了周边的加强边框,受力方向的截面壁厚做了加厚处理,非受力区域的材料则尽可能去除,最终实现刚性与重量的最优匹配。在实际产线应用中,这类三角并联平台既可以搭配电动伺服推杆作为驱动源,完成自动化的位姿调整动作,也可以替换为手动锁紧调节支臂,用于固定工位的角度校准工装,框架本身的铰接点位全部采用标准化孔位设计,后续维护时铰接处的销轴、轴承都可以直接采购标准件替换,不需要单独定制异形配件。

  从安装适配的角度来看,平台两端的六边形端板对边距离统一,周边预留的紧固件安装孔间距按照通用工装规格设计,既可以立式安装作为工件的俯仰调姿台,也可以卧式布置作为两平面之间的角度补偿连接机构,当平台处于零位状态时,三组支撑臂呈对称张角,整体结构的重心落在三角支撑的中心区域,静态放置时稳定性极佳,即使承载偏置工件,三组支臂的受力差也处于设计允许范围内,不会出现侧倾风险。臂体上所有的铰接安装面都做了贴合凸台设计,装配时销轴可以垂直穿入铰接孔,配合端面的锁紧挡圈即可完成轴向定位,装配工序简单,不需要复杂的专用工装即可完成整机组装。
