三刃数控立铣刀切削刀具结构

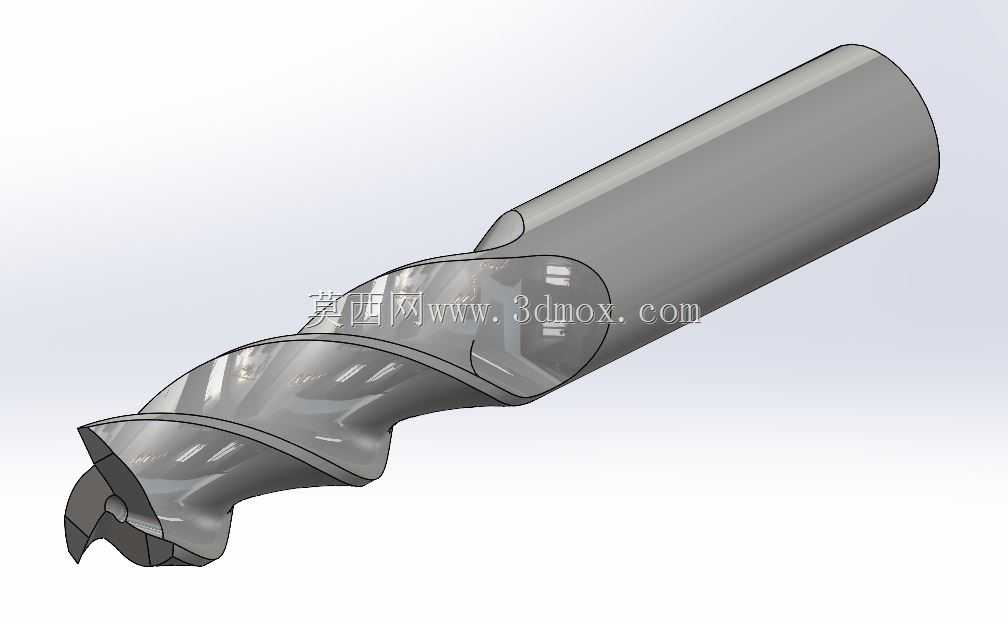

　　这款三槽立铣刀的三维结构围绕数控铣削加工的实际工况展开，刀具整体采用直柄加螺旋切削刃的经典布局，刃部设置三条连续螺旋排屑槽，柄部为光滑圆柱夹持段，整体总长3英寸，切削工作段长度为1又1/4英寸，刀具公称直径为1/2英寸，尺寸边界清晰，可直接对应常规数控加工中心、数控铣床的弹簧夹头、强力刀柄夹持规格，柄径与刃径一致的设计也适配多数标准ER夹头的装夹范围，无需额外变径套即可完成装夹定位。

　　从车间实际加工场景来看，这类三刃立铣刀主要承担钢件、铝合金、铸铁等常见金属材料的平面铣削、轮廓开槽、台阶面加工、型腔粗精加工任务，相比两刃铣刀，三刃结构在同等进给参数下单位时间参与切削的刃口更多，进给效率可提升约三分之一，同时三刃的切削受力分布更均匀，高速走刀时刀具径向跳动更小，加工后的侧壁表面纹路更细密；相比四刃铣刀，三刃槽体的容屑空间更充裕，在粗加工大切深、大走刀的工况下，切屑可以顺着螺旋槽顺畅排出，不易出现切屑堵塞在槽内刮伤已加工表面、甚至憋断刃口的问题，尤其适合铝合金这类塑性强、切屑连绵不断的有色金属加工，也能满足普通碳钢的常规开槽、侧铣需求。

　　结构设计层面，三条螺旋槽沿刀具圆周120度均匀分布，螺旋升角采用通用加工常用的角度区间，既可以保证切削刃切入工件时的接触过程平缓，降低铣削冲击，又能让切屑在螺旋槽内向上卷曲排出时获得足够的导向推力；刀具端部的切削刃同时覆盖端刃与周刃，端刃设计可支持垂直下刀的插铣操作，不需要预先钻落刀孔即可直接在毛坯面上开铣型腔，周刃的螺旋走向全程连续，侧铣长侧壁时可以获得连续的切削轨迹，避免接刀痕过度明显。刀尖位置做了微小的过渡强化处理，避免尖角在高频冲击下出现崩刃，延长刀具在粗加工工况下的使用寿命。

　　建模过程中对每一处结构的工程逻辑都做了还原：柄部的圆柱面严格保证同轴度要求，装夹后柄部轴线与刃部轴线的重合度直接决定加工时的径向跳动量，若同轴度偏差过大，会出现单刃过载切削、其余刃口未充分参与切削的情况，轻则加工尺寸超差，重则刃口崩碎；螺旋槽的曲面过渡顺滑，槽底与刃口之间的壁厚均匀，既保证刃口有足够的刚性承受切削抗力，又不会因为槽体过浅导致容屑空间不足。刀具的整体长径比控制在合理区间，刃长1.25英寸、直径0.5英寸的参数下，刀具悬伸在刀柄外的长度若控制在1.5倍直径以内，可承受较大的背吃刀量，适合重切削粗加工；若装配时悬伸过长，刚性会随悬伸量增大快速下降，加工时容易出现振刀、让刀的问题，实际生产中操机人员会根据加工深度调整刀柄夹持长度，在保证不碰工件、夹具的前提下尽量缩短悬伸，最大化刀具刚性。

　　在工艺适配性上，这款刀具的尺寸参数属于英制体系常规规格，在出口件加工、英制设备维护配件的铣削工序中无需换算尺寸即可直接匹配工艺要求，三维模型完整还原了刃口螺旋曲面、柄部衔接台阶、端部切削齿的所有细节，既可以作为数控加工工艺编程时的刀具装配参考，校验刀具与工件、夹具之间的运动干涉，也可以用于刀具仓储选型、工装夹具设计时的空间占位核对，帮助工艺人员在编程阶段就预判排屑路径、刀具干涉风险，减少现场试切的返工次数。
