无线光电鼠标内部结构装配组件

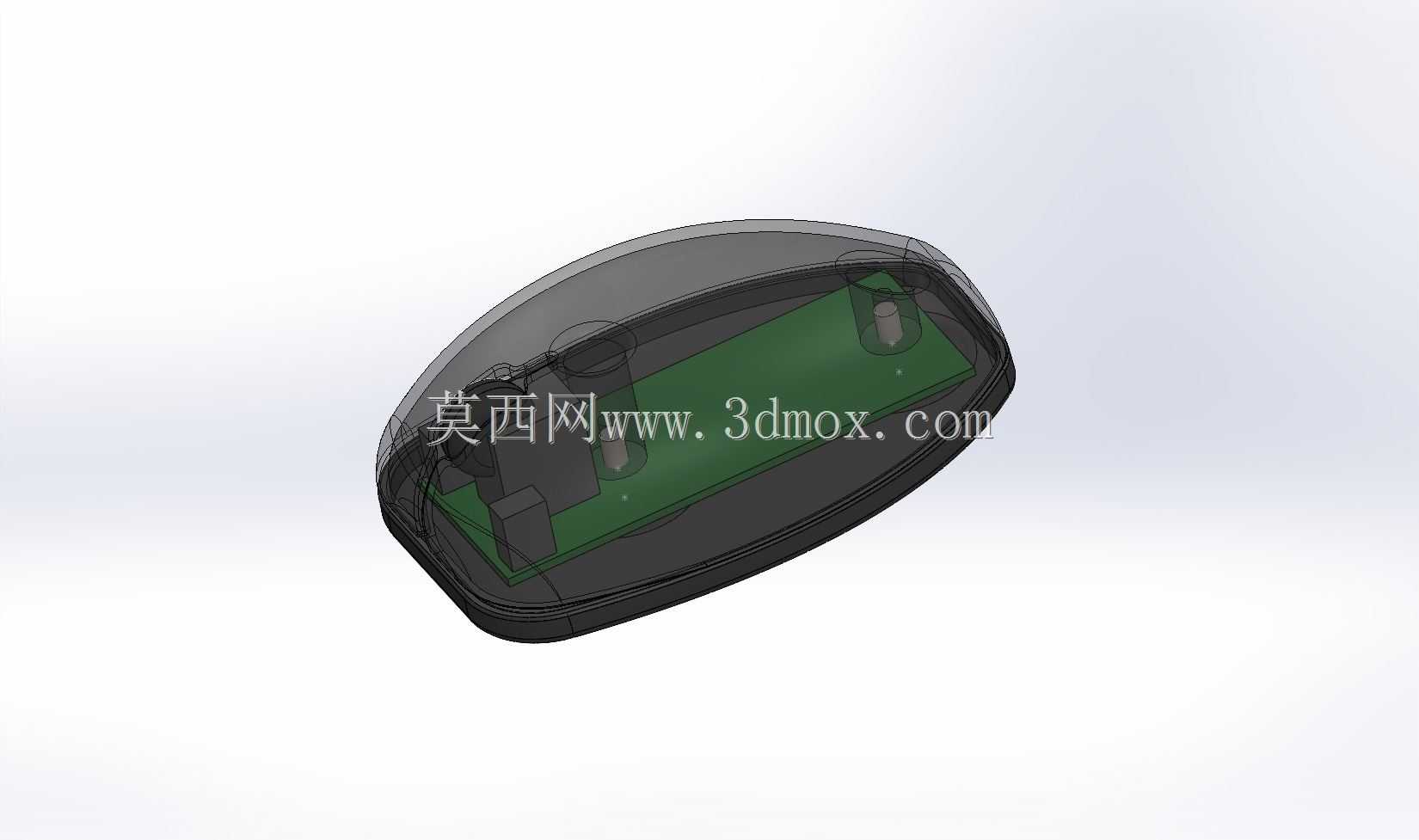

　　这套鼠标组件三维结构以常见办公无线光电鼠标为对象，完整呈现上壳、下壳、内部电路板、按键触发区、滚轮及相关安装柱之间的配合关系。透明化外壳表达能够直接观察内部布局，适合在消费电子产品结构设计、外壳拆件分析、装配干涉检查和教学演示中使用。

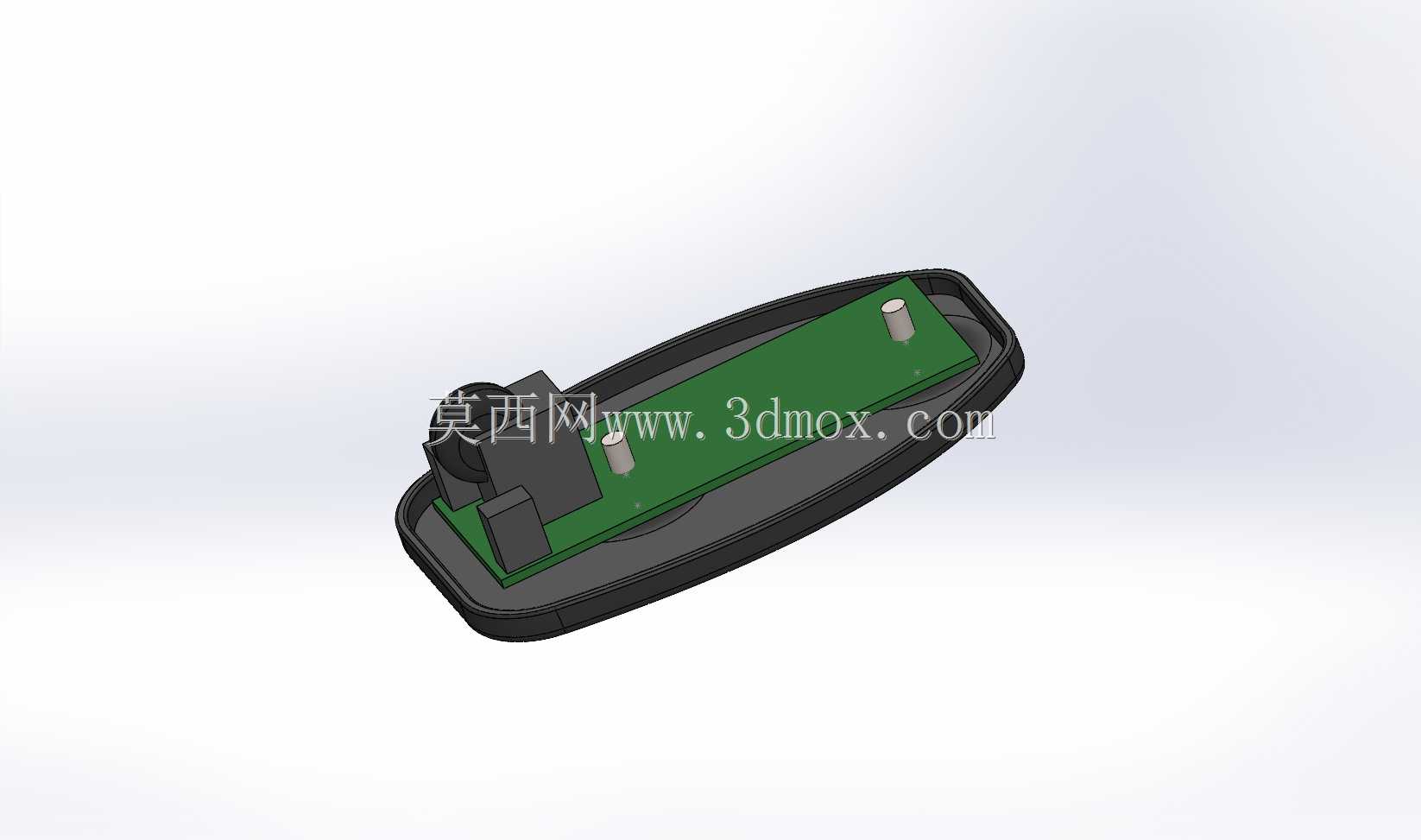

　　从实际使用场景看，这类鼠标广泛用于办公桌面、家用电脑、工业工位终端和便携输入设备。产品需要在长时间握持下保持舒适，同时保证按键反馈稳定、滚轮转动顺畅、光学传感器位置合理，并控制电池或无线模块带来的内部空间占用。模型中绿色PCB位于壳体中部，板上元件与壳体限位结构对应，能够反映电子件与塑胶外壳之间的典型布置方式。

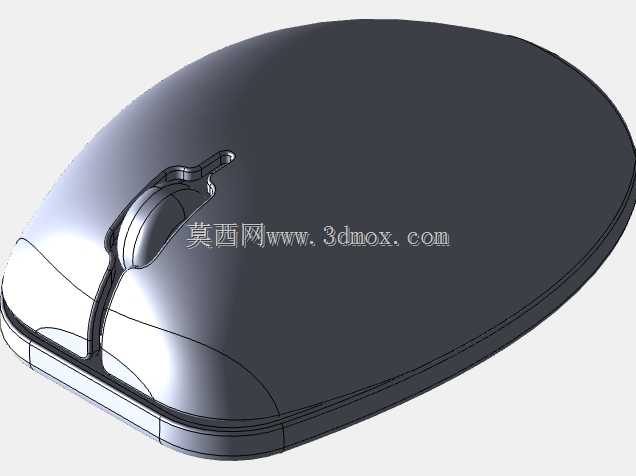

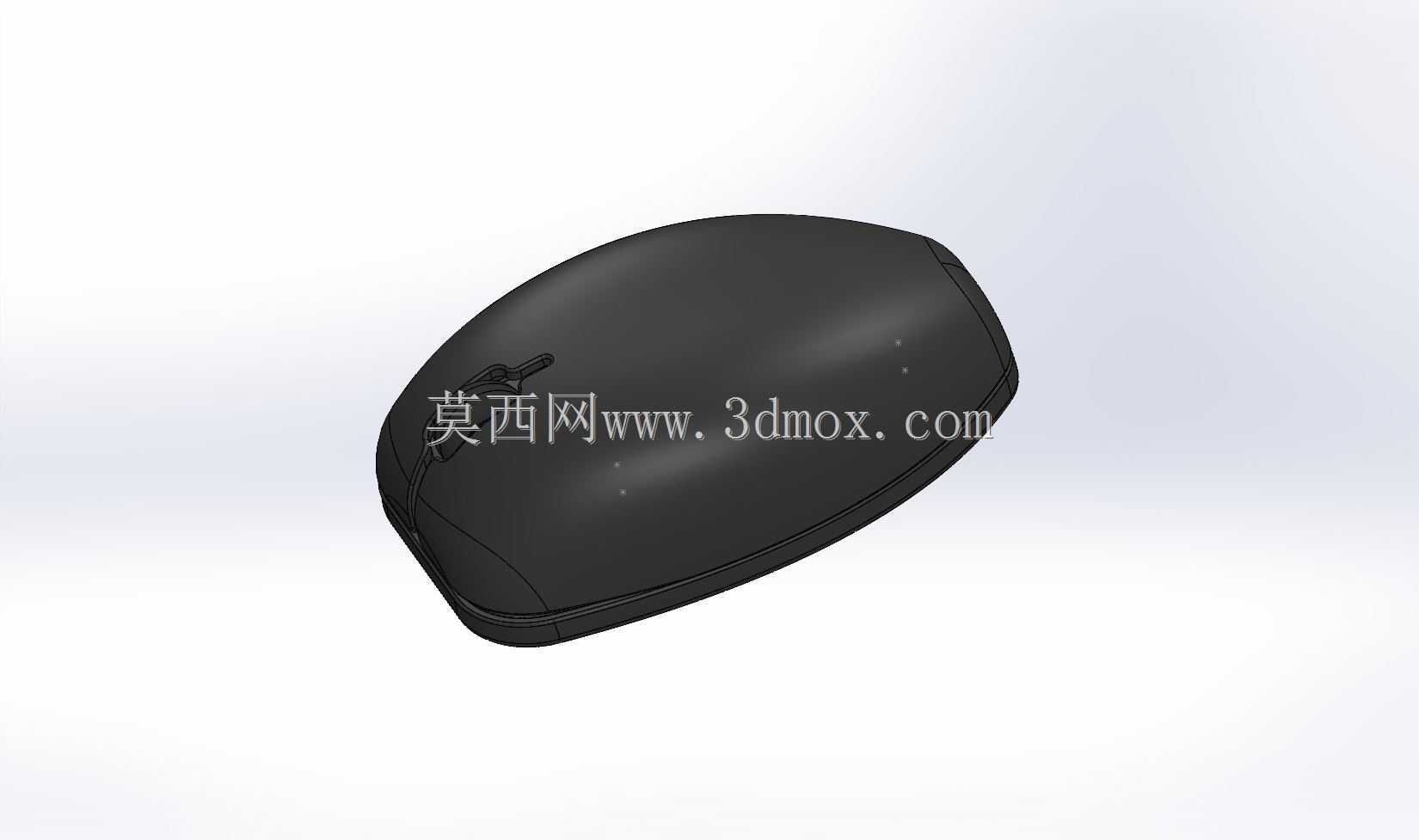

　　外形方面，鼠标采用左右对称倾向的流线型拱背轮廓，前部低、后部高，侧面向下收窄，以贴合手掌自然弯曲。上壳作为主要握持和外观件，承担按键区域、顶面曲面和侧边包覆功能；下壳则提供底平面、脚垫安装面、螺钉柱和电路板支撑。上下壳合模后形成封闭内腔，前端留出滚轮与按键活动间隙，后部容纳较高的电子元件和电池空间。设计时需要控制壳体壁厚均匀，避免厚薄突变导致注塑缩水或翘曲，同时在螺钉柱、卡扣根部设置圆角和加强筋，提高装配后的刚性。

　　内部结构布置遵循输入设备的基本逻辑。PCB承担微动开关、滚轮编码器、光学传感芯片、无线通信元件及电源连接等功能，板边与壳体内壁之间需要保留安全间隙，防止装配压伤元件。按键支架或上壳触脚应准确压在微动开关上方，按压行程不能被壳体干涉；滚轮轴线位置需与左右按键中心线协调，保证滚动时不蹭壳。底部光学开孔要与传感器镜头同心，开孔周边设置遮光和防尘结构，减少桌面反射杂光对定位稳定性的影响。

　　安装边界上，鼠标属于手持小型电子产品，结构尺寸受手掌尺寸和桌面使用姿态约束。长宽方向需要覆盖手指按键区和掌托区，高度方向既要提供握持支撑，又不能过高导致手腕疲劳。模型中的螺钉柱、定位柱和卡扣位置体现了典型壳体固定思路：螺钉提供主要锁紧力，卡扣控制装配间隙和局部翘曲，定位柱保证上下壳合模时不错位。进行结构校核时，应重点检查PCB固定孔与柱位同轴、螺钉打入深度不穿透外观面、电池装入后不压迫导线、按键全行程无卡滞。

　　从建模思路看，该组件适合采用自顶向下方式完成：先确定鼠标侧面轮廓、顶面拱线和握持宽度，再拆分上下壳；随后依据内腔可用空间布置PCB和滚轮模块，最后补充螺钉柱、卡扣、筋位、脚垫槽和传感器开孔。曲面过渡处需要保证G1连续以上，避免侧面反光带出现折痕；壳体分模线应尽量沿侧面低可见区域布置，并与拔模方向一致。对于按键区域，还要考虑悬臂弹性，触压位置、臂厚和支撑距离会直接影响点击力度与寿命。

　　在工程应用中，该模型可用于消费电子结构培训、塑胶件拆件练习、装配公差分析以及鼠标内部空间方案评审。通过透明视图，设计者能够快速判断电子元件高度、壳体加强筋、按键行程和底部开孔之间是否冲突，也能据此进一步开展跌落验证、螺丝锁附受力分析和人机握持优化。整体结构虽小，但涉及曲面造型、壳体工艺、电子件堆叠和人机交互多重约束，是数码产品结构设计中较有代表性的装配案例。
