工业重载实心橡胶行走轮总成结构

项目分类:通用机械零部件 发布时间:2024-11-12 ID:791724
  • 工业重载实心橡胶行走轮总成结构

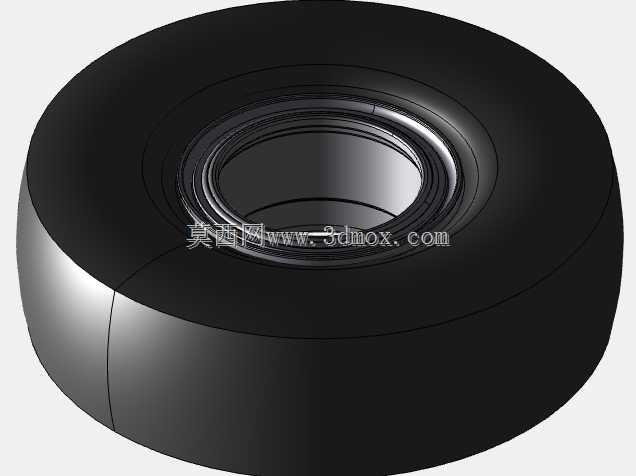

  这套轮组结构面向厂区内部重载转运、短距离低速拖行、工业托盘搬运车、重型工装台车以及固定工位移动基座的行走需求开发,整体采用实心橡胶胎体配合钢制轮辋的组合形式,规避了充气轮胎在尖锐金属碎屑、焊渣散落、地面油污遍布的车间环境下容易扎破漏气、胎压衰减需要频繁维护的痛点。从实际落地场景来看,这类轮组大量应用在焊接车间的工装转运台、重型模具搬运小车、厂区废料转运拖车、仓储区域大吨位堆垛辅助台车上面,这类场景的共同特点是行驶速度普遍低于每小时十公里,路面多为浇筑混凝土地面或者硬化沥青地面,路面难免残留加工产生的铁屑、切割废渣、散落的紧固件,普通充气轮胎在这类环境下使用寿命往往不足三个月,而实心橡胶结构不需要维持内部气压,胎体整体为均质耐磨橡胶材质,即使表面被尖锐硬物划出较深沟痕也不会出现爆胎、泄压失效的问题,日常运维只需要定期检查轮辋连接螺栓的预紧力矩即可,几乎不需要额外的轮胎维护工序。

  建模过程中首先参照ETRTO欧洲轮胎轮辋技术组织的相关匹配规范确定胎体和轮辋的配合边界,18×25的规格参数对应胎体的外轮廓直径、断面宽度都严格对齐行业通用的安装互换尺寸,保证这套轮组可以直接替换同规格的现有在用产品,不需要对安装车体的支座、轮轴安装位做二次修改。胎体的断面轮廓没有采用民用车辆轮胎的大弧度曲面设计,而是针对低速重载工况优化了接地面的弧度:胎面中部为平直的宽幅接触区域,当轮组承受额定载荷时,胎面和地面的接触 patch 会均匀分布在整个平直段上,单位面积的接地比压被控制在普通混凝土地面的承压阈值以内,避免长期碾压在车间地面留下压痕,同时宽接地面积也能降低轮组转动时的滚动阻力,拖行的时候不需要额外克服过大的摩擦阻力。胎侧位置做了渐进式的厚度过渡,从胎面的最大厚度向轮辋配合位置逐步收窄,这个设计思路是兼顾承载能力和缓冲性能:胎面区域厚度最大,用来承受垂直方向的重载冲击,当台车经过地面的伸缩缝、小的轨道凸起或者散落的小垫块时,胎侧的较薄区域可以产生可控的弹性形变,吸收竖向冲击,避免刚性冲击直接传递到台车上放置的精密加工工件,防止工件因为颠簸出现表面磕碰、定位偏移。

  轮辋部分采用分体式钢制焊接结构的建模逻辑,中间的轮毂孔位按照标准轮轴的配合公差预留安装间隙,轮毂两端的止口长度和常用的轴承、轴套安装尺寸匹配,设计人员在选型的时候可以直接根据自身台车的轴径选配对应的圆锥滚子轴承或者滑动轴套,不需要额外修改轮毂的内孔尺寸。轮辋和橡胶胎体的配合位置设计了多道环形防滑凹槽,当橡胶胎体硫化完成之后,橡胶材料会嵌入到凹槽内部,传递驱动力矩的时候不会出现胎体和轮辋之间的相对滑动,即使台车紧急制动或者原地转向,胎体和钢制轮辋也能保持同步转动。轮辋的外侧边缘做了翻边压合结构,把橡胶胎体的两侧胎圈位置完全限位在轮辋的环形槽内,即使轮组承受侧向力,比如台车在转向的时候地面给胎面施加横向摩擦力,胎圈也不会从轮辋的配合位置脱出,满足工业车辆频繁原地转向的使用需求。

  从安装边界来看,整套轮组的轴向总宽度、轮毂突出轮辋侧面的距离都按照通用工业台车的安装空间做了适配,台车的轮架侧板只需要开出对应轴径的通孔,穿入轮轴之后两端锁紧固定即可完成安装,不需要设计复杂的轮胎夹持结构。建模的时候把橡胶胎体和钢制轮辋拆分为独立的零件,工程人员在做虚拟装配的时候可以分别赋予橡胶和钢材的材料属性,在做有限元受力分析的时候,可以直接模拟额定载荷下胎体的形变分布、轮辋的应力集中位置,提前验证结构的安全余量。胎面的表面没有设计民用轮胎的细碎排水花纹,因为厂区内部使用场景不需要高速行驶下的排水性能,光面胎面反而可以增加和干燥混凝土地面的接触面积,降低滚动阻力,同时光面结构不容易嵌入铁屑、碎渣,日常清理的时候只需要随手抠除表面附着的杂物即可,减少杂物嵌入胎体造成的异常磨损。
