符合DIN15402标准的起重机羊角吊钩结构设计

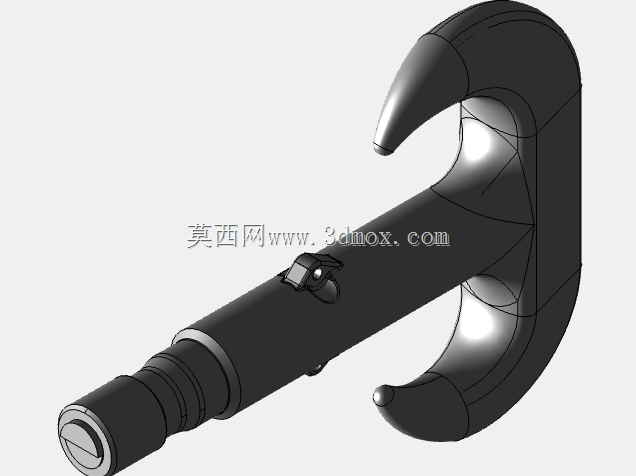

　　在起重作业场景里，吊钩是直接承载被吊重物载荷的核心受力部件，羊角吊钩因钩体端部的双钩尖结构适配多种吊索具挂接形式，在车间桥式起重机、港口门座起重机、工程履带吊的常规吊装作业中应用广泛，尤其适合需要频繁更换吊具、同时挂接多组吊索的作业工况，相比单钩结构，羊角吊钩的双承载点能更好分散吊索拉力，降低单根吊索过载滑脱的风险。本次设计的两款羊角吊钩对应no32与no40规格，完全遵循DIN15402起重吊钩的标准要求，从受力逻辑出发完成整体结构建模，首先针对钩身的弯曲段做了变截面处理，钩尖位置的圆弧过渡完全匹配标准中规定的吊索接触曲率，避免吊索在挂接后出现局部应力集中割伤钢丝绳或吊装带的问题，钩身直段部分设计了多级定位轴肩，用于匹配吊钩横梁、推力轴承、锁紧螺母的安装定位，轴肩的高度与宽度严格对应标准安装尺寸，保证装配后吊钩能在横梁内顺畅转动，同时不会出现轴向窜动。

　　钩体尾部的螺纹段采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，能承受更大的轴向冲击载荷，适配起重作业中频繁起制动带来的动载冲击，螺纹末端设计了开口销安装孔，配合锁紧螺母使用时能有效防止螺母在作业过程中受振动松脱，避免吊钩脱落的安全隐患。在钩身靠近直段的位置集成了防脱卡簧结构，卡簧通过销轴固定在钩体上，常态下靠弹簧弹力贴合钩尖内侧，挂接吊索时可手动推开卡簧，吊索就位后卡簧自动复位封闭钩口，能避免作业过程中吊索因晃动、斜拉从钩口脱出，卡簧的转动行程做了限位设计，不会因过度翻转出现弹簧失效的问题。

　　从安装边界来看，no32规格吊钩适配额定起重量对应吨位的起重机吊钩组，钩身直段的安装直径、螺纹规格、钩口开度、钩身总长度均严格对应DIN15402中对应规格的尺寸要求，可直接替换同标准下的现有吊钩部件，不需要对原有吊钩横梁、螺母等配套件做二次加工；no40规格对应更高额定起重量的工况，钩身截面尺寸做了等比例放大，弯曲段的曲率半径同步调整，保证不同规格下钩身的应力分布均匀，材料选用上对应合金结构钢的力学性能参数做了结构强度校核，钩身危险截面的安全系数满足起重设备的安全规范要求。

　　建模过程中对所有配合面做了公差匹配，轴肩定位面的垂直度、螺纹段的同轴度都按照起重配件的加工精度要求设置，方便后续导出工程图直接用于生产加工，钩体的所有棱边都做了圆角倒钝处理，避免加工和装配过程中出现锐边割伤操作人员的问题，同时也能减少热处理过程中的应力集中，降低钩体淬火开裂的风险。在实际选型使用中，这两款吊钩可直接配套对应吨位的单钩吊钩组，适用于工厂内的工件转运、钢材装卸、设备安装等常规吊装场景，双钩尖的设计允许作业人员同时挂接两组独立吊索，在吊装长条形工件时能更好平衡吊点位置，减少工件倾斜的风险，相比普通单钩，羊角吊钩的钩尖朝向设计也更方便吊索的挂取，在高空作业场景下能减少作业人员的操作时间，降低高空作业的安全风险。设计时也考虑了吊钩的磨损余量，钩尖与吊索接触的位置预留了足够的磨损厚度，在长期使用出现磨损后，只要磨损量在标准允许范围内仍可继续使用，降低配件更换成本，钩身表面不做多余的装饰结构，所有结构都服务于承载与安装需求，整体结构紧凑，受力路径清晰，完全符合起重吊具的安全设计要求。
