这款九齿履带传动链轮主要面向小型履带行走平台的驱动端设计,常见于教育机器人、微型巡检设备、轻量化越障小车以及桌面级移动机械的履带系统中。链轮作为履带与动力轴之间的核心啮合元件,承担扭矩传递、履带导向和行走轨迹约束等任务,其齿形精度直接影响履带运行的平稳性、卡滞概率以及整机越障时的动力损耗。

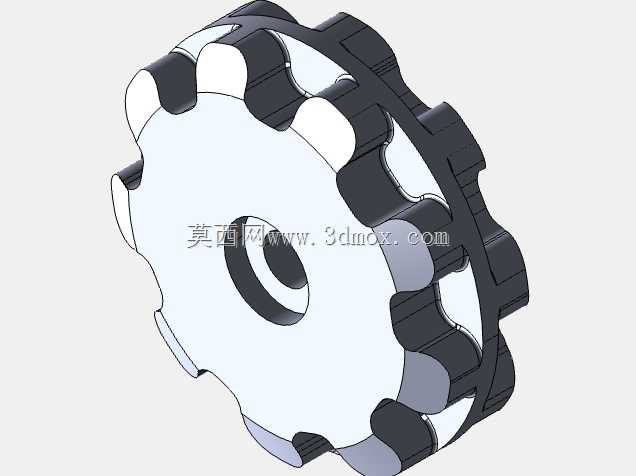

从结构上看,零件采用盘式链轮与侧向挡边一体化的造型思路。外缘均匀分布九个啮合齿,齿廓按照配套塑胶履带的链节内腔形状进行匹配,使履带在绕入和绕出过程中能够逐节顺畅咬合,避免跳齿、爬齿和侧向脱轨。链轮两侧设置高出齿根区域的环形挡边,挡边与履带宽度方向形成限位关系,当小车在转向、侧倾或不平整地面行驶时,履带不会因横向力而从轮齿上滑脱。这种一体式挡边结构减少了额外限位片的装配环节,也降低了小尺寸机构中紧固件占用空间的问题。
中心区域设置轴孔,用于与驱动电机输出轴或减速轴连接。轴孔周边保留足够的实体壁厚,使链轮在频繁启停、正反转和冲击载荷下仍能维持孔位形状稳定。轮盘主体采用较大面积的腹板结构,在保证齿根强度和轴向刚度的同时控制零件重量;对于微型设备而言,转动惯量的降低有助于减小电机启动负担,提升低速行走时的响应速度。齿槽与挡边之间的过渡区域做了连续曲面处理,能够减少履带塑胶链节在弯折啮合过程中的应力集中。
设计这类链轮时,首先要明确履带节距、齿顶圆、齿根圆和有效啮合齿数之间的关系。九齿配置属于小齿数方案,优点是结构紧凑、外径较小,适合安装空间受限的微型底盘;同时较少的齿数能够在相同电机转速下形成更直接的地面驱动效果。但小齿数也意味着单个齿承受的啮合载荷更高,因此齿根圆角、齿厚和轮盘连接宽度需要保留合理余量。模型中齿形并非简单的矩形凸起,而是根据履带链节进入角度设置了导入和导出轮廓,使履带从直线段过渡到圆弧包络段时减少硬性撞击。
安装边界方面,需要重点控制链轮外径、挡边内径、履带容纳宽度、中心轴孔直径以及轮体轴向厚度。外径决定履带包络半径和底盘离地间隙,轴孔位置与电机安装座同轴度相关,挡边间距则应略大于履带宽度,既保证履带不被夹死,又不能留下过大横向窜动量。实际装配中,驱动轮通常固定在减速箱输出轴上,履带张紧后,链轮齿部应位于履带链节中央区域;若轴端伸出长度不足,轮体可能偏磨履带内侧;若轴向定位过紧,则会在转向时增加摩擦阻力。
在应用层面,该零件适合与同步带式塑胶履带、微型橡胶履带或模块化链节履带配合使用。巡检小车在草地、碎石、室内台阶边缘等低附着路面行驶时,链轮通过连续拨动履带内侧啮合位,将电机扭矩转化为整机牵引力;教学机器人平台则可利用该结构完成差速转向、爬坡和越障实验。由于轮体外形对称、齿距均匀,加工或打印时便于以中心孔为基准进行装夹,后续也可根据电机轴规格调整孔位、键槽或紧定螺钉平面。
从三维建模角度看,该类零件适合采用旋转基体、拉伸切除和圆周阵列相结合的方式构建。先确定履带包络圆与齿根边界,再绘制单个齿形截面并阵列九个齿位,随后建立两侧挡边和中心孔。齿面与挡边连接处应避免尖锐棱边,尤其在采用塑胶打印或小批量数控加工时,连续圆角能够提高成品耐久度。整体结构没有复杂内腔,造型清晰,既便于工程师校核运动干涉,也方便在小型履带底盘设计中直接作为驱动轮参考。
