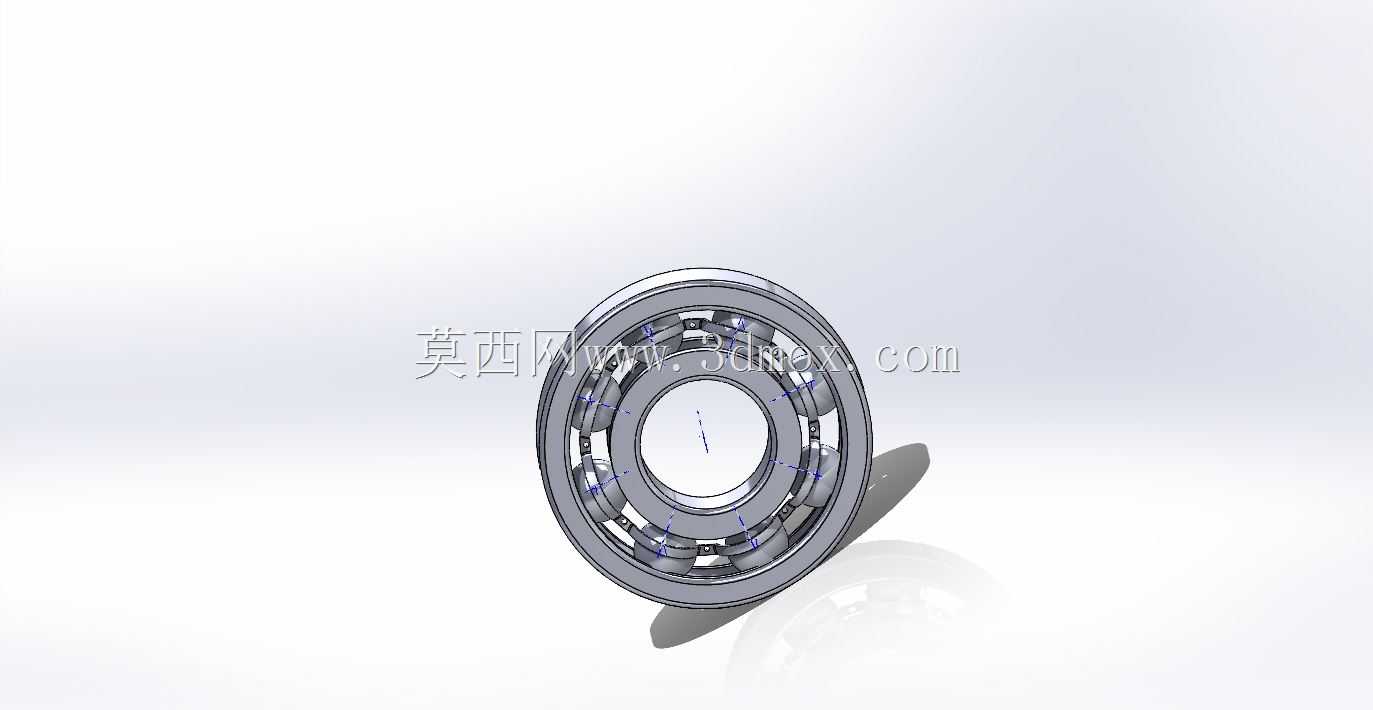

电机用深沟球滚动轴承三维结构

　　在中小型交流电机、减速传动箱以及各类旋转设备中，轴承往往是决定转轴运行状态的关键基础件。这套深沟球滚动轴承结构围绕电机转轴支撑场景展开，建模时没有把轴承简单处理成一个圆环，而是将内圈、外圈、滚动体、保持架以及装配后的相对位置完整表达出来，便于在整机布置、干涉检查和运动原理展示中直接使用。

　　从实际用途看，该类轴承主要承担旋转轴或车轴类零件的径向支撑，同时也能承受一定比例的双向轴向载荷。电机运行时，转轴通过内圈带动钢球在滚道内循环滚动，保持架将各滚动体均匀分隔，避免钢球相互接触、摩擦或扎堆。相比滑动支撑，滚动接触能够显著降低摩擦阻力，使转子启动更轻快、运转温升更可控，也有利于减少能耗并维持较长的服役周期。

　　结构设计的核心在于滚道与滚动体之间的配合关系。内圈外圆面和外圈内圆面均设置连续弧形滚道，滚道曲率与钢球球面形成稳定接触。模型中可以看到钢球并非完全埋入套圈，而是在内外滚道之间保留合理接触包角，这种布置既能传递载荷，又能给润滑介质留下空间。保持架采用兜孔形式包覆钢球局部球面，兜孔与钢球之间留有间隙，使滚动体在公转和自转过程中不会被刚性锁死，同时保证各球之间节距一致。

　　外形与安装边界方面，深沟球轴承通常以轴承内径、外径和宽度作为主要装配约束。内圈孔与电机轴颈形成配合，装配时需要关注轴肩高度不能超过内圈倒角允许范围；外圈外圆柱面则与轴承室或端盖孔配合，座孔台肩也应避开外圈圆角过渡区。若在三维总装中调用该模型，应同时检查轴肩、端盖、挡圈或弹性卡圈与轴承端面的位置关系，保证轴承被轴向定位但不被过度夹紧。对于需要热装的场合，内圈与轴的配合、外圈与孔的配合公差会直接影响装配后游隙，不能只凭外观尺寸判断。

　　建模思路上，套圈部分适合采用回转体方式建立基础轮廓，再对滚道、倒角和密封相关边界进行细化；钢球可按圆周阵列布置，数量依据轴承节圆直径和球径确定；保持架则需要围绕每个钢球建立兜孔，并在相邻兜孔之间形成连接梁。装配关系中，内圈与轴可视为同步旋转，外圈在轴承座内通常固定，钢球沿滚道滚动，保持架随滚动体公转。通过这些约束，可以在三维环境中清楚展示轴承内部运动关系，也能帮助初学者理解滚动轴承为什么能够在支撑转轴的同时减少摩擦。

　　在电机应用里，轴承位置还与润滑、密封和散热密切相关。封闭式电机常通过轴承室储存润滑脂，滚道和钢球表面需要形成稳定油膜；若周边存在粉尘、潮气或油污，还应在轴承外侧配置密封件或防尘盖。该模型虽然重点呈现轴承本体，但在整机设计时不能脱离端盖、轴颈、挡油盘和润滑空间单独考虑。轴承宽度方向的端面边界会影响端盖压紧量，径向外形则决定轴承室最小孔径，这些都是布局阶段必须校核的内容。

　　从载荷传递路径看，转子重量、皮带轮拉力或齿轮啮合产生的径向力，会由轴颈传给内圈，再经过钢球传递到外圈，最终由电机端盖或机座承受。深沟球轴承的滚道接触面较连续，适用于较高转速、中等载荷的常规传动场合。若设备存在较大轴向冲击或严重不对中，仅靠普通深沟球结构可能不足，需要重新校核载荷方向、寿命和游隙；但在风机、泵类、小型输送机以及普通电机支撑部位，这类轴承结构成熟、安装方便、维护简单，因此使用十分广泛。

　　三维表达时还应注意零件之间的层次：内圈和外圈属于承载套圈，材料常选用高碳铬轴承钢并经热处理；钢球承受高频接触应力，对表面硬度和圆度要求高；保持架除引导滚动体外，还需具备一定韧性和耐磨性能。模型中将这些零件分开呈现，能够直观反映装配顺序：先将钢球放入内外圈之间的装填位置，再均匀分布到滚道周向，最后装入保持架限制钢球间距。实际工业产品中，装球过程还涉及套圈偏心、填球角和铆合保持架等工艺细节，结构设计人员在选型和建模时应保留这些工程意识。

　　对于设备选型人员而言，这类轴承模型的价值不只在于外观展示，更在于把支撑界面、运动关系和安装空间提前暴露出来。把轴承放入电机总装后，可以同步检查转子轴向窜动、端盖止口、轴承室深度、密封件距离以及拆装工具所需空间。若轴肩过高，会造成轴承拆卸困难；若轴承室过松，外圈可能跑圈；若轴向预压过大，则会引起发热和噪声。围绕这些边界进行结构细化，才能让三维模型真正服务于电机设计和传动系统布置。
