五毫米直插式红色发光二极管结构

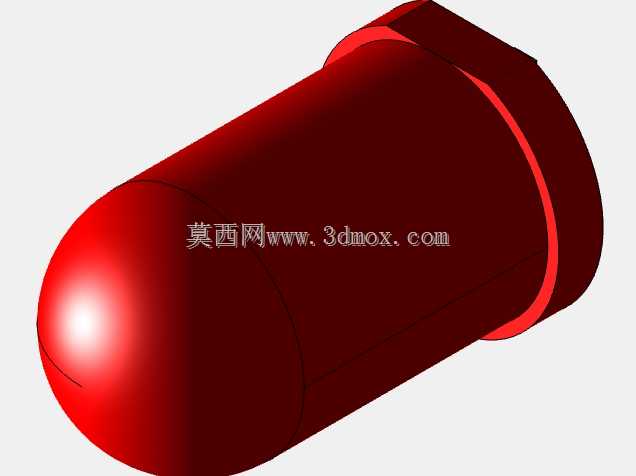

　　五毫米直插式红色发光二极管是电子设备、仪器面板和教学实验装置中最常见的光指示元件之一。该结构围绕标准圆头灯珠外形展开，主体由半球形透光头部、圆柱形封装壳体、后部凸缘以及两根引脚组成，整体呈现典型轴向插装器件的几何特征。红色半透明封装在建模中需要兼顾外轮廓与内部可见性，外壳并非简单实心体，而是围绕芯片、键合线和引脚支架形成的灌封区域；在结构评审时，可通过控制材质透明度观察内部支架位置，也可在装配干涉检查中保留实体外观，用于面板开孔、灯罩配合和PCB布局确认。

　　从实际使用场景看，这类灯珠广泛用于电源状态提示、信号报警、工控柜面板指示、小型家电运行显示以及实验电路板验证。设备通电后，内部芯片发出红光，光线经环氧封装头部折射后形成较宽的可视角度。圆头外形的优势在于聚光与扩散之间取得平衡，既能够在正面保持较高亮度，也允许操作人员从偏斜方向识别状态。后部凸缘虽然尺寸不大，却在手工插装、波峰焊治具定位和自动化送料中具有明确边界作用：它限制灯珠穿过面板或PCB的深度，使发光头部外露高度保持一致，同时避免焊接过程中器件过度下沉。

　　建模时应先确定五毫米封装的公称直径，再以轴线为基准建立旋转体。头部球面与圆柱段之间需要保持连续过渡，不能出现折线或局部凹陷，否则渲染时会产生不合理高光，也会影响后期3D打印外壳验证。圆柱后端的凸缘直径略大于主体，厚度较薄，主要承担轴向限位功能；两根引脚从封装尾部伸出，中心距、引脚直径和伸出长度需要按照直插器件的常规装配关系处理。引脚并非装饰特征，在PCB装配中它们决定插孔间距、折弯余量和焊接高度，若模型只表现外观而忽略引脚走向，面板与电路板之间的空间校核就会失真。

　　设计思路上，可将模型拆分为外部封装、内部芯片支架、两根引脚和发光芯片区域。外部封装采用旋转特征生成，能够保证球面、圆柱和凸缘同轴；内部支架则通过拉伸、扫掠或实体组合表达正负电极的不对称形态。红色灯珠通常一根引脚连接杯状支架，芯片安置在支架杯内，另一根引脚通过细键合线与芯片相连。虽然键合线直径极小，在整机装配中未必参与干涉计算，但在教学演示、元件剖切和透明材质展示时，它能清楚说明电流路径与发光位置。对于设备结构工程师而言，重点不在芯片微观工艺，而在封装外轮廓、安装方向、引脚占用空间以及光线射出方向是否符合面板布局。

　　外形尺寸与安装边界需要围绕五毫米灯珠的插装方式考虑。面板开孔通常略小于灯珠头部、大于圆柱主体，使头部卡在面板外侧，圆柱段穿过孔位；若开孔过大，灯珠会松动或前后窜动，若开孔过小，装配时可能压迫封装并导致应力开裂。PCB上的焊盘孔距应与引脚间距匹配，引脚穿过板后保留焊接长度，过长会增加相邻元件短路风险，过短则影响焊点可靠性。灯珠与面板之间若加装橡胶座、灯座或遮光套，还要在模型中预留径向间隙；多颗灯珠并排布置时，中心距不仅取决于五毫米头部直径，还应考虑操作者视觉区分、标签丝印空间以及维修焊接工具的操作范围。

　　在整机结构中，红色LED常被安排在电源、故障、运行或报警区域。其安装高度会影响正面视觉效果：头部突出面板过多，容易受碰撞并产生阴影；埋入过深，则光线被面板遮挡，侧向识别角度下降。较合理的做法是让半球头部略高于面板表面，凸缘或灯座在背面承担限位，引脚在PCB焊接后形成固定。若设备存在振动环境，还应避免仅靠引脚承受长期载荷，可通过点胶、卡扣座或面板护套约束封装本体。

　　该三维结构适合用于电子控制柜建模、教学实验板设计、面板元件库搭建和产品外观验证。模型表达时保留红色透明材质、内部支架和引脚，能够同时服务于外观渲染与装配检查；若用于工程出图，则应重点标注头部直径、主体长度、凸缘位置、引脚中心距和引脚伸出长度。通过这些几何信息，设计人员可以在电路板、前面板、灯罩和维修空间之间完成协调，使指示灯既满足发光提示功能，也符合插装、焊接和维护的实际工艺要求。
