医疗级注塑PVC异形支撑固定支架

　　这款异形支撑件的结构开发，最初是围绕临床体外诊疗耗材的配套夹持需求展开，在门诊检验台、床旁采样设备、便携输注装置的管路布设场景里，这类小支架承担着定位柔性管路、承托小型传感模块、限定耗材插拔行程的作用，替代了以往用扎带、临时卡扣固定管路的粗放方式，避免管路弯折堵流、接头松脱漏液的问题。拿到初始需求时，首先要敲定的是成型工艺与材料边界：选用低压聚乙烯或者软质注塑PVC作为原料，两种材料都具备医疗场景要求的耐常规消毒擦拭、低析出、接触体液无刺激性的特性，同时注塑成型的壁厚可以均匀控制在1.2到2毫米区间，既保证支架装卡后有足够的弹性抱紧力，又不会因为硬度过高刮伤PVC管路或者ABS材质的设备外壳。

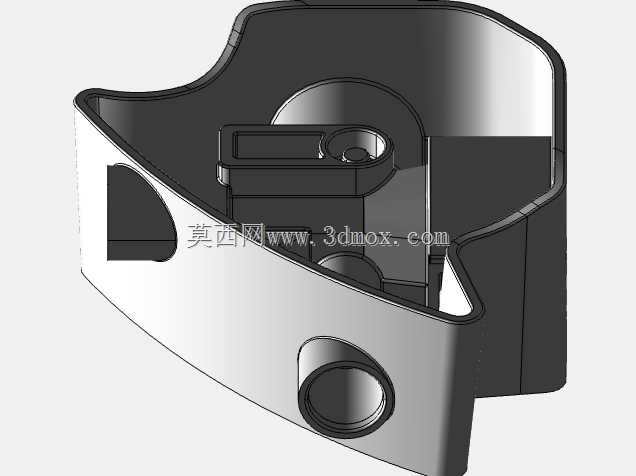

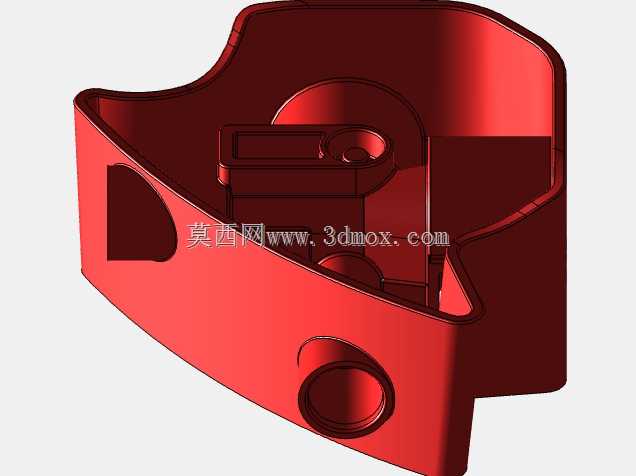

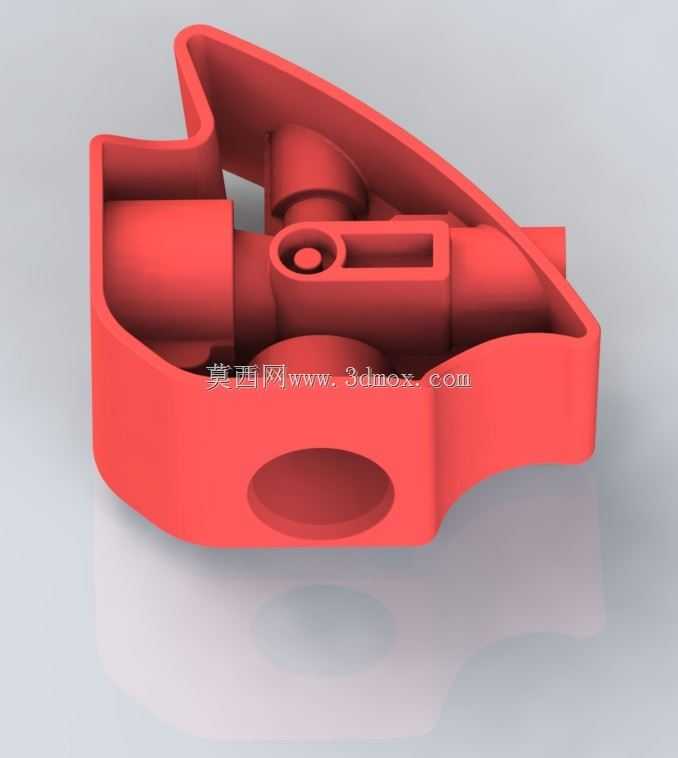

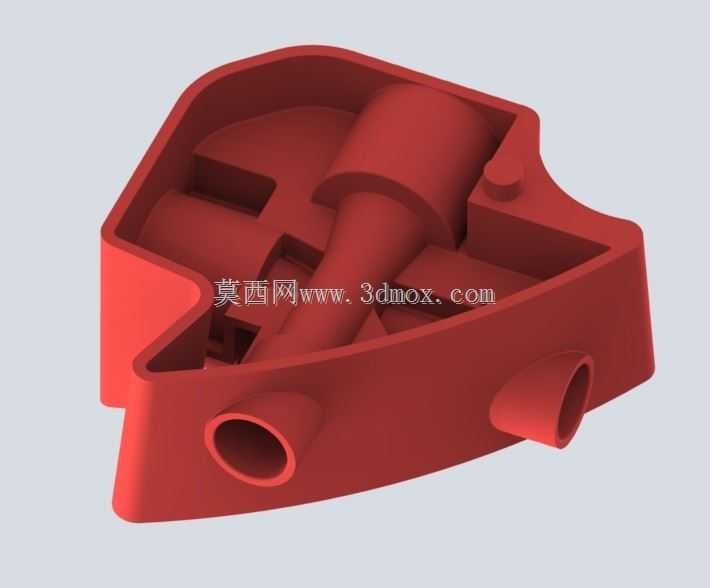

　　整体外轮廓顺着设备安装仓的异形空间做随形设计，没有采用规则矩形的保守外形，侧边的弧形收边完全贴合设备内壁的曲面，在有限的仓内空间里最大化结构利用率，不会和周边的泵轮、传感电路板产生运动干涉。主体上预留的大直径圆孔是主管路的穿装通道，孔口做了R0.8的圆角倒边，管路穿入后不会被锐边割伤，孔位的同轴度控制在0.1毫米以内，保证管路穿过之后走向顺直，不会产生额外的弯折应力。中部的带凸台圆柱孔是铰接转轴的安装位，这个位置设计了一圈加强筋环绕，因为支架在开合更换耗材的时候，铰接位置会反复承受扭转力矩，加强筋的厚度取主壁厚的0.8倍，避免注塑时出现缩痕，同时把铰接位置的疲劳寿命提升到万次开合以上。侧面伸出的窄长槽位是传感片的滑动导向槽，

　　槽宽的公差控制在正负0.05毫米，传感片在槽内滑动的时候没有明显旷量，也不会因为摩擦力过大卡滞，槽底预留的0.5毫米溢料间隙，能容纳注塑生产时产生的微小飞边，不用二次修模就能满足装配要求。端部的侧向凸柱是和设备基座对接的定位柱，凸柱的外径比基座安装孔小0.1毫米，装配时可以快速对位，压入之后靠塑料本身的微弹性实现防脱，不需要额外打螺丝固定，减少耗材装配的零件数量。反向定位精度经过实测可以达到97%以上，也就是说反复拆装支架之后，管路的对接位置偏差不到0.3毫米，完全满足诊疗设备对液路对接同轴度的要求，不会因为支架移位导致管路接偏漏液。结构设计时特意把所有的内部加强筋都做了圆角过渡，没有尖锐的内角，一方面注塑时熔料流动更顺畅，

　　减少充模不满、内部气孔的缺陷，另一方面临床使用后擦拭消毒的时候，消毒棉片可以顺畅擦到所有内壁角落，不会残留污物死角。安装边界方面，支架的整体最大外轮廓控制在对应设备仓的预留空间内，周边预留了不小于3毫米的安全间隙，哪怕设备运行时产生轻微振动，支架也不会和相邻的电气元件发生摩擦，底部的平面贴合基座安装面，接触面积达到整体投影面积的60%以上，承托管路和外接接头的重量时不会出现翘曲变形。针对软质PVC材料的成型特性，所有的脱模斜度都取1.5度以上，深腔位置的斜度加大到2度，避免开模时零件拉伤，壁厚全程做了均匀化过渡，最厚的铰接位置也没有超过3毫米，从根源上避免注塑后零件出现凹陷、变形，量产时的良率可以稳定在较高水平。这类支架虽然是小型结构件，但每一处孔位、筋位、轮廓的设计都直接匹配医疗耗材的实际使用流程，既要满足装配定位的精度要求，也要兼顾注塑量产的工艺性，还要符合医疗场景清洁、消毒、无锐边的使用规范。
